Блок регулятора напряжения (рис. 90 и 91) включает комплект аппаратуры для автоматического регулирования напряжения генератора.

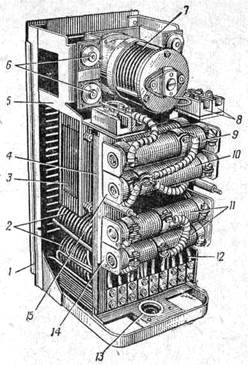

Рис. 90. Блок регулятора напряжения БРН-423 со снятым кожухом (вид спереди):
1 — каркас; 2 — блок выпрямителей; 3 — трансформатор стабилизирующий; 4 — панель сопротивлений; 5 — скоба; 6 — амортизаторы; 7 —угольный регулятор напряжения; 8 и 12 — платы клеммные; 9 — сопротивление ЗС; 10 — сопротивление 4С; 11 — сопротивление 5С; 13 — штуцер; 14 и 15 — угольники для крепления сопротивлений.

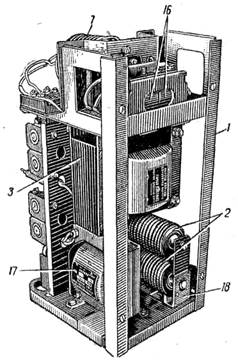

Рис. 91. Блок регулятора напряжения БРН-423 со снятым кожухом (вид сзади):
16 — конденсаторы; 17 — трансформатор регулятора напряжения ТРН; 18 — скоба (остальные обозначения те же, что и на рис. 90).
На агрегате установлен блок регулятора напряжения БРН-423/12 с номинальным напряжением измерительной цепи 230 в.
Блок регулятора напряжения крепится снаружи щита управления на его правой стенке (рис. 76).
Блок регулятора напряжения БРН-423/12 включает следующие элементы:
— угольный регулятор напряжения 7 (рис. 90) УРН-423;
— два селеновых выпрямителя 2 ВС-45-60;
— трансформатор 17 (рис. 91) регулятора напряжения ТРИ;
— трансформатор 3 (рис. 90) стабилизирующий, типа СТ;
— сопротивления 9, 10 и 11;
— клеммную плату 12;
— кожух, каркас, скобы и другие вспомогательные элементы.
Все элементы блока БРН укреплены на каркасе 1. Угольный регулятор УРН крепится к каркасу при помощи специальной скобы 5 на четырех амортизаторах 6. Каркас с элементами блока закрывается съемным кожухом с козырьком, на внутренней стороне которого помещена таблица со схемой БРН. Провода в БРН вводятся через штуцер 13.
