Цель:
- изучение правил изображения предметов (изделий и их составных частей) на чертеже согласно ГОСТ 2.305-2008;
- ознакомление с правилами нанесения размеров по ГОСТ 2.307-68.
Требования к оформлению работы
1. Работа выполняется согласно вариантам.
2. Формат А3 расположить горизонтально. В правом нижнем углу основная надпись согласно ГОСТ 2.104-2006. "Основные надписи", форма 1.
3. Масштаб чертежей – 1:1. Размеры на чертежах нанести в соответствии с ГОСТ 2.307-68 "Нанесение размеров и предельных отклонений".
Содержание задания

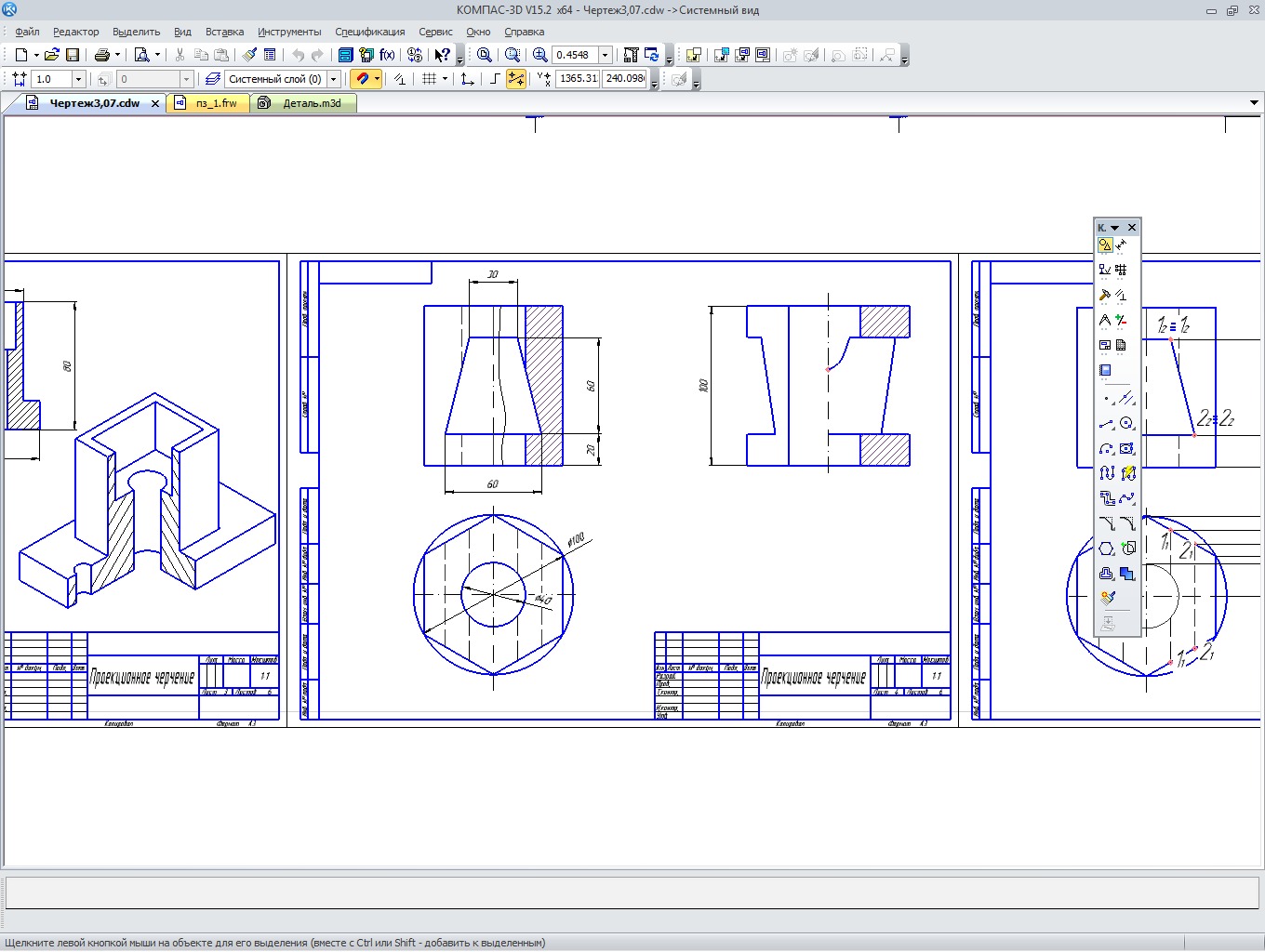

Упражнение №1. По двум заданным видам построить третий. Выполнить фронтальный и профильный разрезы.
Порядок выполнения работы (Упражнение 1)

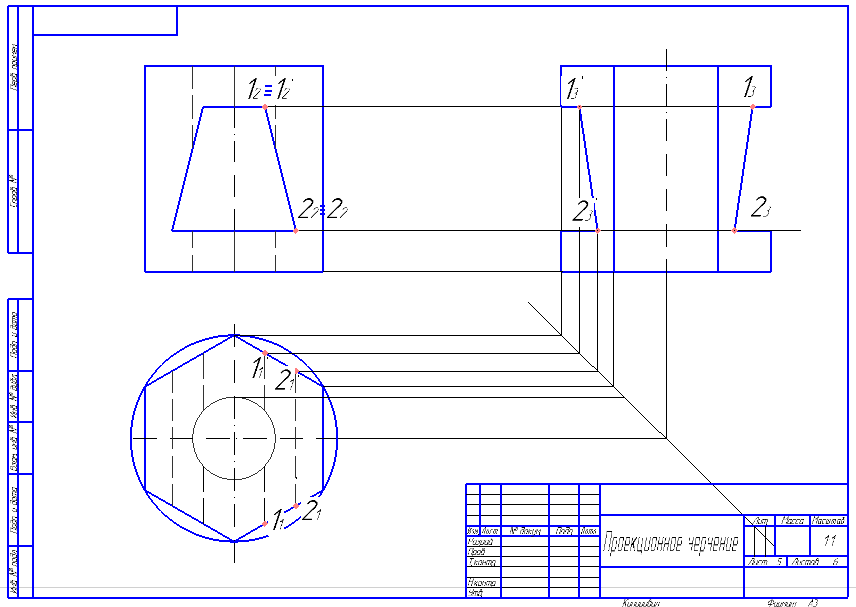

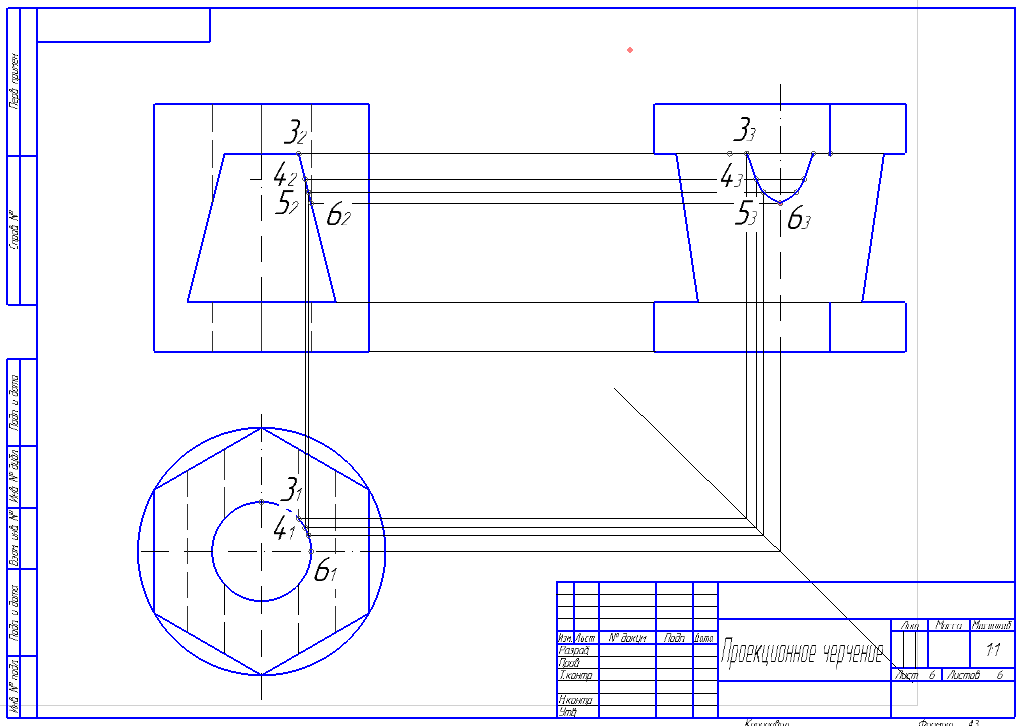

Этап 1. Построить третий вид. Проверить, все ли элементы изображены на этих видах. Если нет, достроить их изображения, вспомнив о построении недостающих проекций точек, линий, принадлежащих поверхностям.

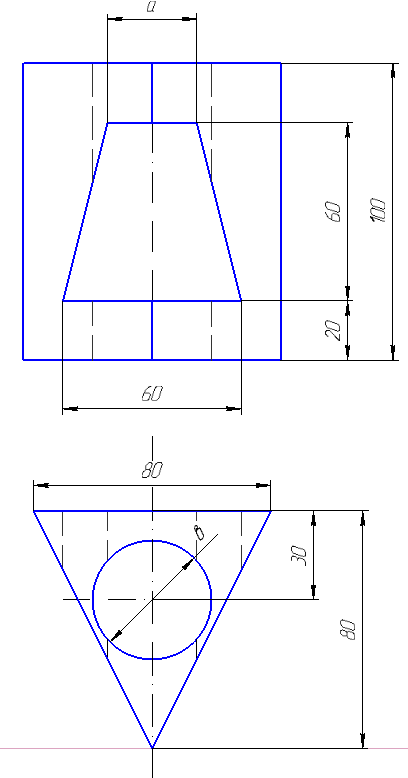

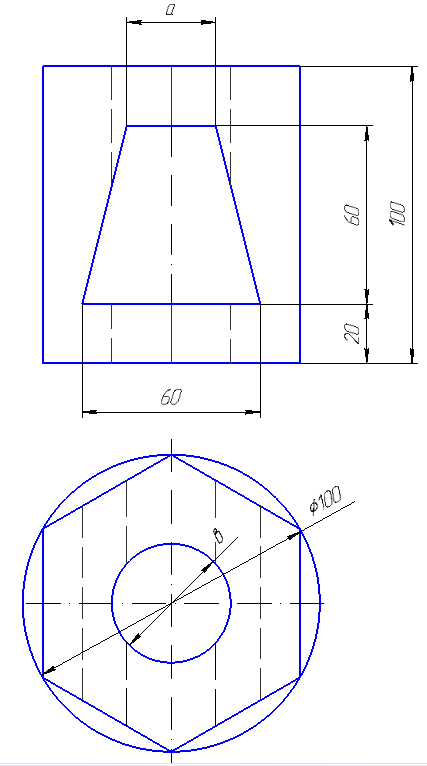

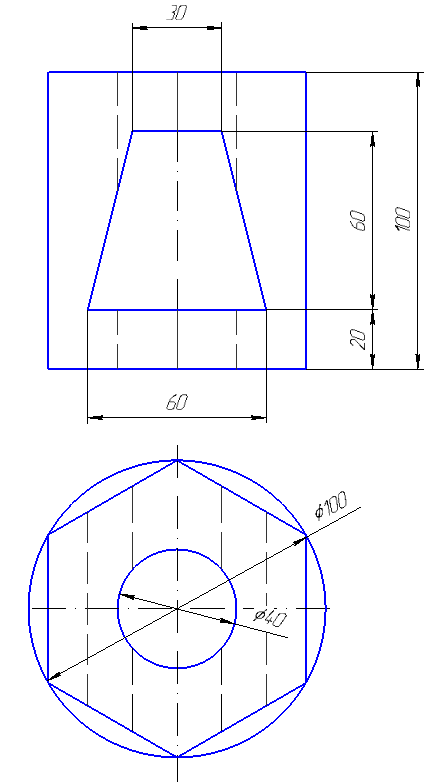

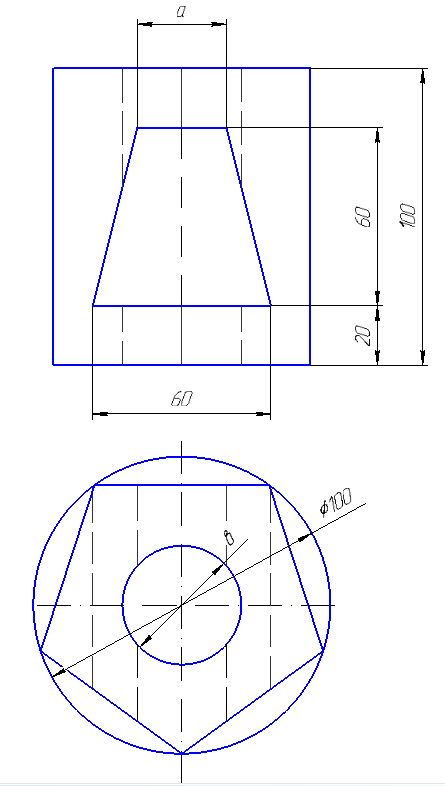

Варианты заданий
| № варианта | ||||||||||
| а | ||||||||||
| в |
| № варианта | ||||||||||
| а | ||||||||||
| в |
| № варианта | ||||||||||
| а | ||||||||||
| в |

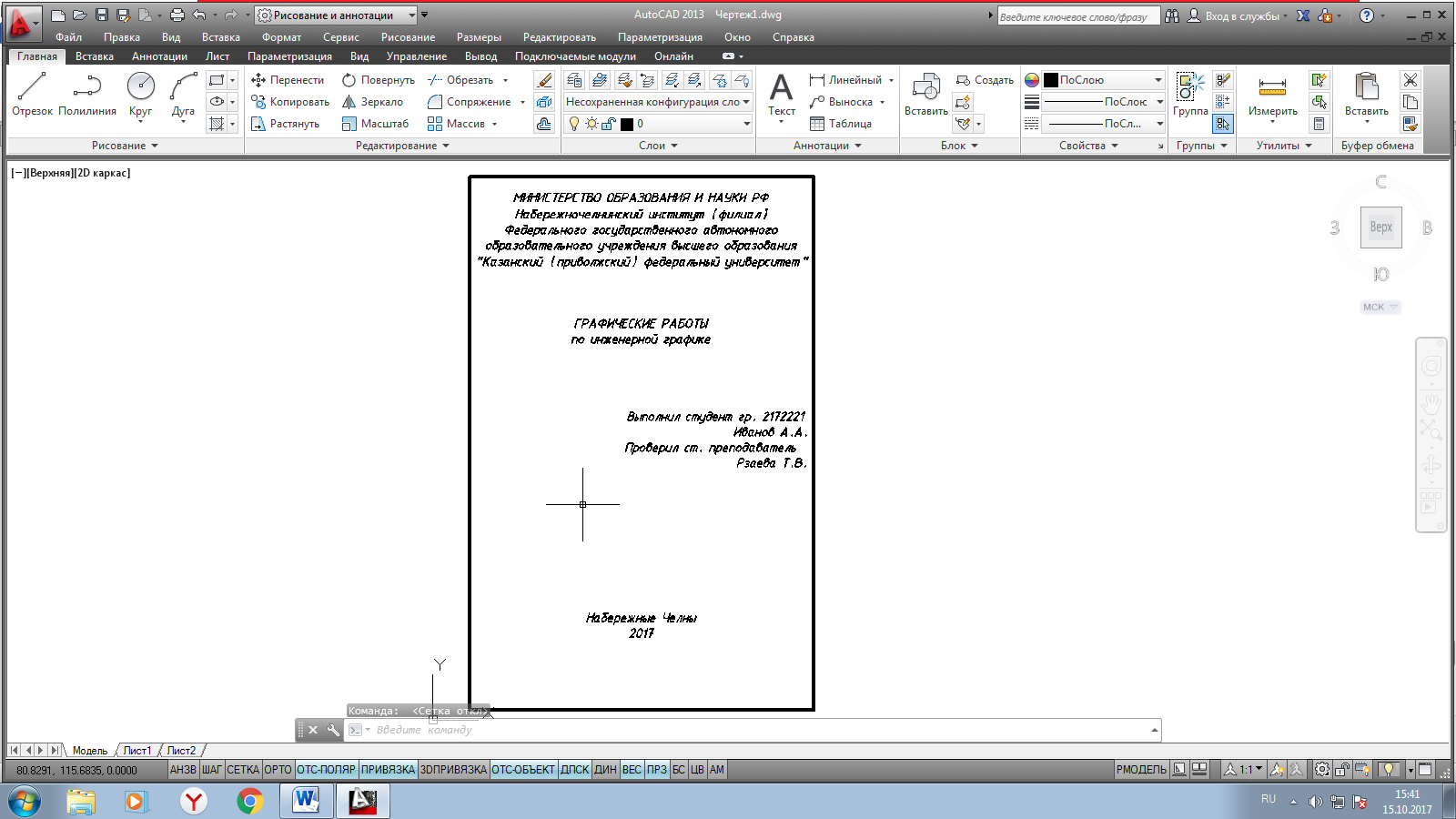

Лист 6. Титульный лист.Выполнить на формате А4.
Титульный лист выполняется по ГОСТ 2.304-81 «Шрифты чертежные».
Размер шрифта 5 или 7 (высота прописных букв), тип шрифта – Б, наклон линии шрифта 75°.
