Мета роботи: дослідження і побудова вольт–амперних характеристик випрямних діодів та визначення статичних і динамічних опорів на робочих ділянках їх характеристик.
Робоче завдання
1. Побудувати експериментальну модель схеми дослідження прямого включення випрямного діода, рис. 1. Тип діода встановити в діалоговому вікні Diode Properties, (бібліотека motorol 1) за номером відповідно до номеру прізвища студента в журналі учбової групи.)
2. Змінюючи значення струму джерела струму в діапазоні 0 ÷ 100 mA записати відповідні значення напруги на діоді в таблицю 1 (значення струмів джерела встановлювати довільно в залежності від зміни напруги на діоді попереднього виміру).
Примітка: процес дослідження можна спростити, використовуючи опцію Parameter Sweep меню Analysis, попередньо визначивши ноди (вузли) експериментальної моделі за процедурою Circus → Schematic Options → Show nodes.

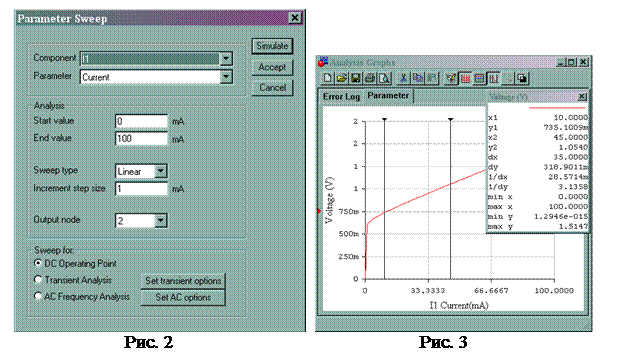

На рис. 2 подано діалогове вікно опції Parameter Sweep. В діалоговому вікні встановлений діапазон зміни струму джерела (0 ÷ 100 mА), ступінь зміни струму бази (1 mА) та номер вузла (нода 2), що визначає напругу на діоді відносно загальної точки.
Після натискання кнопки Simulate і закінчення цієї команди з’явиться результат аналізу у вигляді характеристики, числові значення координат точок на якій (напруг (Voltage) та струму (Current)) визначаються відповідно до місця знаходження на ній візирних ліній. Для цього потрібно активізувати кнопку Toggle Cursors, рис. 3.
Переміщаючи візирні лінії по характеристиці, визначити координати її характерних точок і занести у таблицю 1.
Таблиця 1
| U, B | ||||||||
| I, mA |
3. Побудувати експериментальну модель для дослідження зворотного включення випрямного діода, рис. 4.
4. Змінюючи значення зворотної напруги джерела напруги в діапазоні (0 ÷ 1.05)·Uзв.max, записати відповідні значення струму діода у таблицю 2 (Uзв.max(BV) – значення напруги пробою діода, що зазначено в діалоговому вікні Diode Properties → Sheet 1).
Примітка: процес дослідження можна спростити, використовуючи опцію Parameter Sweep меню Analysis (значення струму діода визначити за спадом напруги на опорі R1=1 Oм ).
Таблиця 2
| U, B | ||||||||
| I, mA |
