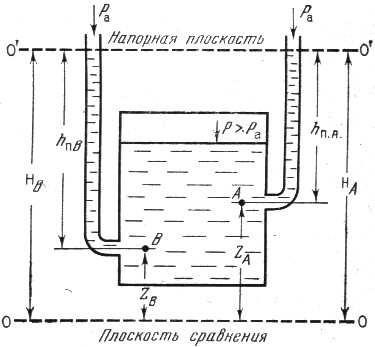

а. Пьезометрическая высота давления. На рис. 2.4 в состоянии равновесия представлен закрытый сосуд, наполненный жидкостью, на поверхности которой давление Р>Ра. К стекам сосуда подведены две открытые трубки, называемые пьезометрами («пьезо» - греческое слово – давление, «метр» - измерение). Трубки А и В расположены на разных уровнях zА и zВ от плоскости сравнения 0-0. Жидкость в точках А и В, которая находится под давлением Р, поднимется по пьезометрам и, испытывая атмосферное давление Ра, остановится на одной плоскости 0’-0’, называемой напорной плоскостью.
рис. 2.4
Пьезометрической высотой давления называется высота hп от точки, находящейся под давлением до поверхности, где давление равно атмосферному. Из уравнения гидростатики Р=Ра+rgh можно получить значение пьезометрических высот для точек А и В
|
|
Как видно из рис 2.4, пьезометрические высоты давления для любых точек, расположенных на разных уровнях в покоящейся жидкости, неравны между собой.
б. Пьезометрический, или гидростатический, напор. На рис 2.4 пьезометрические высоты для точек А и В установились на одной напорной плоскости 0’-0’, а сумма координат точек А и В и пьезометрических высот давления есть величина постоянная НА=НВ
HA=zA+hп.A=zA+
|
HB=zB+hп.B=zB+
|
Пьезометрическим, или гидростатическим, напором Н называется высота для точки, находящейся под давлением от плоскости сравнения до поверхности, где давление равно атмосферному. Отметим, что для точек А и В пьезометрические высоты различны, а пьезометрический напор одинаков.
Рассмотрим энергетические свойства пьезометрического напора. На рис. 2.4 в точке А масса частицы жидкости равна m. Вес частицы равен mg, где g – ускорение силы тяжести. Частица жидкости из точки А может опуститься до плоскости сравнения 0-0, совершив при этом работу, равную произведению веса на путь, т. е. mg·zA. Таким образом, частица жидкости, находясь в точке А, обладает запасом потенциальной энергии положения mgzA. Частица в точке А находится под давлением РА=Р - Ра и обладает потенциальной энергией давления, которая могла бы поднять частицу на высоту пьезометрического давления

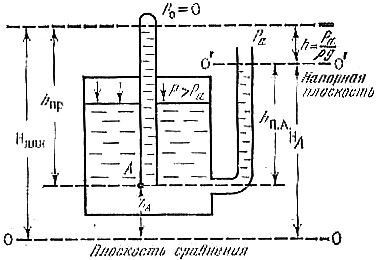

в. Приведенная высота давления. На рис. 2.5 в состоянии равновесия представлен закрытый сосуд, наполненный жидкостью, на поверхности которой, так же как и на рис. 2.4, Р>Ра. В сосуде выбирается точка А с координатой zA над плоскостью сравнения, и к боковой стенке на этом уровне подведена пьезометрическая трубка. Вода в трубке установилась на пьезометрической высоте hп.А и определился пьезометрический набор для точки А НА. Дополнительно в сосуд опущена трубка до уровня точки А, причем верхний конец трубки запаян и из нее выкачан воздух. Вода в этой трубке при Р=0 поднимается на большую высоту hпр.
рис. 2.5
