– Установочный стол
Установочный стол и механизм, обеспечивающий его движение в агрегате 2БТГ-270, по принципиальному устройству практически не отличается от того, который показан на рис. 90. (агрегат БЗР).
– Прессующая секция

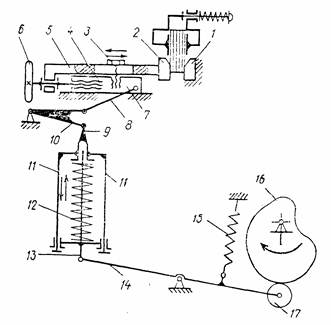

Прессующая секция агрегата предназначена для прессования книжных блоков с целью достижения требуемой плотности и равномерной толщины корешка. Это необходимо для качественного проведения последующей операции кругления. Прессование выполняется двумя плитами – подвижной и неподвижной. Кинематическая схема прессующей секции агрегата 2БТГ-270 показана на рис. 96.
Неподвижная плита 1 жестко прикреплена к станине. Подвижная плита 2 закреплена на ферме 5, которая двумя болтами 3 крепится к ползуну 7. При движении ползуна 7 корешковое поле блока, выступающее из звена транспортера, спрессовывается плитами пресса 1 и 2. При выполнении этой операции блок зажат в звене конвейера, который в это время выстаивает.
Возвратно-поступательное движение ползуну 7 сообщается кулаком 16, находящимся на главном валу агрегата, через ролик 17, коромысло 14, шток 13, пружину 12, вилку 9, двуплечий рычаг 10 и шатун 8. Опускание механизма происходит за счет пружины 15. Планки 11 удерживают упругое звено механизма в сборе. Для регулировки расстояния между плитами 1 и 2 болты 3 отпускают маховик с винтом 6 и гайкой 4, устанавливая требуемое расстояние между плитами 1 и 2, соответствующее толщине блоков. После регулировки болты 3 затягивают. Упругое звено с пружиной 12 предохраняет механизм от поломки.
