Прежде чем начать работу с нивелиром, как и с любым геодези-ческим прибором, его осматривают. Если при внешнем осмотре ни-велира повреждения не обнаружены, то приступают к поверкам. Поверки — это действия, которыми контролируют правильность вза-имного расположения основных осей прибора. Если при вьполнении поверок обнаруживается несоответствие взаимного расположения частей прибора, то его юстируют исправительными винтами.
Рассмотрим, какие поверки выполняют при подготовке нивелира с цилиндрическими уровнями к работе.
1. Ось круглого уровня ии должна быть параллельна оси вращения JJ нивелира (рис. 25, а).

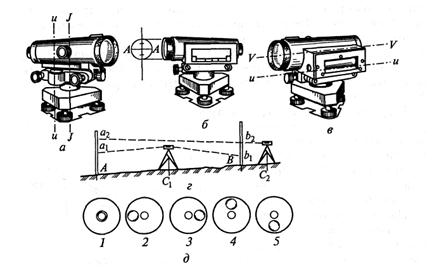

Рис. 25. Поверка нивелира:
а...в — схемы расположения осей; г — позиции нивелира при третьей поверке;
д — положения 1... 5 пузырька круглого уровня
Чтобы проверить параллельность осей, выполняют следующие действия: пузырек круглого уровня приводят подъемными винта-ми на середину, верхнюю часть нивелира поворачивают на 180°. Нивелир считается исправным, если пузырек остался в центре, а неисправным, если пузырек сместился.
Для устранения такой неисправности нивелир приводят в отвесное положение, перемещая пузырек к центру на первую половину дуги отклонения исправительными винтами уровня, на вторую половину — подъемными винтами.
2. Горизонтальная нить АА сетки должна быть перпендикулярна оси вращения JJ нивелира(рис. 25, б). Это условие гарантируется заводом — изготовителем прибора, но небольшое исправление и доводка могут быть выполнены исполнителем.
Поверку выполняют в такой последовательности:
· ось вращения нивелира приводят по круглому уровню в отвесное положение;
· на расстоянии 20...30 м от нивелира устанавливают рейку и берут отсчет;
· наводят левый конец средней горизонтальной нити на рейку и берут отсчет;
· перемещают винтом трубу в горизонтальной плоскости до пересечения правого конца средней горизонтальной нити и берут отсчет.
Если нивелир исправен, то отсчет по рейке не изменится или изменится в пределах 1 мм, если неисправен — изменится более чем на 1 мм.
Чтобы устранить неисправность, ослабляют исправительные винты сетки и развертывают диафрагму с сеткой нитей за счет люфта винтов.
3. Визирная ось VV зрительной трубы должна бытъ параллельна оси ии цилиндрического уровня(рис. 25, в, г).
Последовательность выполнения поверки: на местности выбирают две точки А и В с расстоянием между ними 70...80 м, точки закрепляют кольями, нивелир устанавливают в точке С1 и берут отсчеты а1, b1 по рейкам. После этого вычисляют превышение
h1 = а1 - b1.
Далее нивелир устанавливают в точке С2 на расстоянии 3... 5 м от одной из реек, по рейкам берут отсчеты а2 и b2 и вычисляют превышение h2 = а2 – b2. .
При равенстве превышений или разнице между ними менее 4 мм нивелир пригоден к эксплуатации. Если разница превышений больше 4 мм, то вычисляют правильный отсчет по дальней рейке
а2 = b2 + h1 .
Горизонтальную нить сетки наводят винтом на этот отсчет (при этом пузырек отклонится от середины). Ослабляют боковые исправительные винты уровня и возвращают вертикальными винтами пузырек уровня на середину или смещают сетку нитей ее исправительными винтами.
