2.1 Общие правила построения УГО

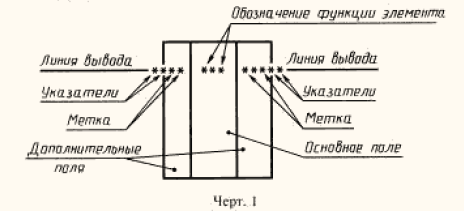

2.1.1 УГО элемента имеет форму прямоугольника, к которому подводят линии выводов. УГО элемента может содержать три поля: основное и два дополнительных, которые располагаются слева и справа от основного (черт. 1).
Примечание: Кроме основного и дополнительного полей УГО элемента может содержать также контур общего блока управления и контур общего выходного элемента (приложения 2).
2.1.2 В первой строке основного поля УГО помещают обозначение функции, выполняемой элементом. В последующих строках основного поля располагают информацию по ГОСТ 2.708.
Примечание: Допускается помещать информацию в основном поле с первой позиции строки, если это не приведет к неоднозначности понимания.
В дополнительных полях помещают информацию о назначениях выводов(метки выводов, указатели).
Допускается проставлять указатели на линиях выводов на контуре УГО, а также между линией вывода и контуром УГО.
2.3 Обозначение выводов элементов
2.3.1 Выводы элементов подразделяют на несущие и не несущие логическую информацию.
Выводы, несущие логическую информацию, подразделяют на статические и динамические, а также на прямые и инверсные.
2.3.2 На прямом статическом выводе двоичная переменная имеет значение «1», если сигнал на этом выводе в активном состоянии находится в значение «логическая 1» (далее LOG1) в принятом логическом соглашении.
На инверсном статическом выводе двоичная переменная имеет значение «1», если сигнал на этом выводе изменяется из состояния LOG0 в состояние LOG1 в принятом логическом соглашении.
На прямом динамическом выводе двоичная переменная имеет значение «1», если сигнал на этом выводе изменяется из состояния LOG1 в состояние LOG0 в принятом логическом соглашении.
2.3.3 Свойства выводов в соответствии с пп. 2.3.1 и 2.3.2 обозначают указателями (табл.3).
2.3.4 Указатель нелогических выводов не проставляют на выводах УГО элемента, если перед обозначением его функции проставлен знак «*» нелогического элемента.
2.3.5 Функциональное обозначение выводов элемента обозначают при помощи меток выводов.
Таблица 18.1.Свойства выводов
| Наименование | Обозначение | |
| Форма 1 | Форма 2 | |
| 1. Прямой статический вход |
| |
| 2. Прямой статический выход |
| |
| 3. Прямой динамический вход |
|
|
| 4. Инверсный динамический вход |
|
|
| 5. Выход не несущий логической информации: | ||
| a) Изображенный слева |
|
|
| b) Изображенный справа |
|
|
| 6. Статический вход с указателем полярности |
|
|
| 7. Статический с указателем полярности |
|
|
