Базування авіції на картах показується умовними знаками родів авіації з відповідним надписами, а аеродромна мережа з умовнимим знаками аеродромів.
Умовні знаки родів авіації при позначенні авіаційних підрозділів та частин наноситься над надписом назви населенного пункту (аеродрома). Зліва відумовного знаку роду авіації указується кількість та тип літаків в даному підрозділі (частині), справа – номер пізрозділу і частини, наприклад І, 3/5 авбрш, 5 авбр ш.
У випадку базування авіаційнї частини на декількох аеродромах на робочій карті повинно показуватися місце командного пункту частини (штабу). Якщо частина базується на одному аеродромі, то умовний знак командного пункту також наносяться на карту.
Умовні знаки винищувачів, штурмовиків починають креслити з вертикальної лінії довжиною 12 ммпотім ставиться горизонтальна лінія довжиною 10 мм на 1/3 нижче верхньої частини вертикальної лінії. Крім цього для позначення штурмовика в верхній її частині рисується трикутник.
Умовні знаки бомбардувальників та других типів літаків з вихідними починають викреслювати з горизонтальних ліній, а потім наносять вертикальну лінію та інші доповнення. Розміри горизонтальних і вертикальних ліній можуть бути 10 – 12 мм, діаметр кола на хвостовій частині умовного знаку 2-3мм.
Загальне позначення ЛА
Дальній бомбардувальник
Літак середньої дальності дій
Літак радіоелектронної боротьби (РЕБ)
Транспортний літак
Тактичний бомбардувальник
БПЛА
Штурмовик
Винищувач
Розвідник тактичний
Вертольоти:
Загальне позначення
Бойовий вертоліт
Транспортний вертоліт (ТБ транспортно-бойові
К-коректувальник, У-управління, З-зв’язку, Зап.-заправник )
Аеростат
Тактич. ПД до МР
«Ч» 00.00 20.03
Район висадки повітряного десанту

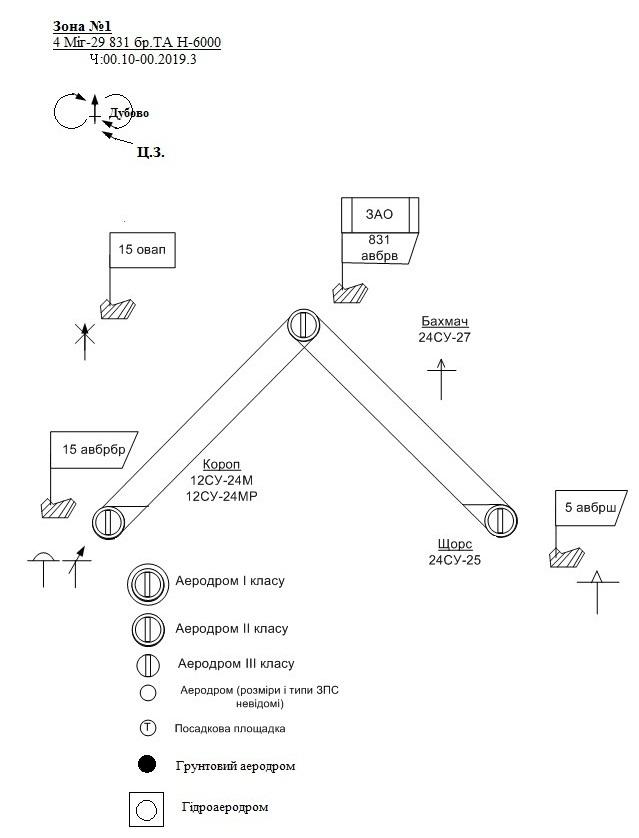

Умовні знаки аеродромів наносяться на карту, якщо в цьому є необхідність (наприклад, на карту аеродромної мережі), і тільки при умові, що місцезнаходження аеродрому відомо. При цьому центр умовного знаку повинен на карті показувати дійсне положення центру аеродрому.
Якщо клас аеродрому (розміри та типи ЗПС) не відомі, то приймається умовний знак «Загальне позначення аеродрому».Для позначення аеродромів третього, другого та першого класу приймаються одинакові, подвійні та потрійні кола. Діаметр першого кола приймається відносно карти командира ескадрильї масштабів 1:500000 доречно брати 6-7 мм, другого 9-10 мм, третього 11-12 мм. Тип покриття ЗПС позначається буквами біля знаку: Б – бетонна, М – металева, Н – гравійно-нафтова. Якщо відомо, що на аеродромі літаки розташовані в укриттях, то біля знаку аеродрому вказується тип та кількість укриттів.
Аеродромні вузли з’єднання, об’єднання (аеродроми базування частини) обводяться на карті суцільною лінією червоного кольору. Дана лінія може бути підтушована з внутрішньої сторони для виділення аеродромного вузла або частини роду авіації.
ПУНКТИ УПРАВЛІННЯ
Пункти управління (штаби) позначаються на карті умовними знаками у вигляді прапорців, вертикальна ніжка («дерево») з якими повинна показувати місце розташування пункту управління, фігура прапора від направлення дій військ може міняти своє положення по відношенню до вертикальної лінії. Колір знаків червоний.
Можна рекомендувати наступні розміри умовних знаків пунктів управління:
- дивізії 16-20 х 19-20 мм.
- бригади, полку 13-15 х 8-9мм.
Висота ніжки («дерева») визначається в залежності від загрузки частини карти надписами та іншими умовними знаками, але бажано, щоб вона не була менше висоти самого прапорця.
При розташуванні в одному місці декількох пунктів управління, а також сумісності пунктів управління їх умовні знаки показуються на одній вертикальній лінії під другим в порядку зростання військової одиниці.
Номер та скорочення найменування частини, з’єднання а також вид пункту управління своїх військ пишуться чорним, противника синім кольором.
РАБОЧА КАРТА: (15-20 мм)
начальника автомобільної колони 2 аеш: (10-12мм)
надписи: (7-9мм)
Пункт управління (штаб) авіаційного з’єднання.
Пункт управління (штаб) авіаційної частини.
Повітряний пункт управління (ПвПУ) з’єднання на вертольоті.
Пункт управління (штаб) ескадрильї (командно –спостережливий пункт (штаб) батальйону)
Удари авіації звичайними засобами ураження позначаються на картах двома стрілками в направленні об’єкту (заплановані удари – пунктирними стрілками). Поряд указується скорочення найменування підрозділів, час, дата.
