Зона защиты двойного стрежневого молниеотвода высотой h£150 м представлена на рис. 5. Торцевые области зоны защиты определяются как зоны одиночных стержневых молниеотводов, габаритные размеры которых h0, r0, rx1, rx2 определяются по формулам предыдущего раздела. Внутренние области зон защиты двойного стержневого молниеотвода имеют следующие размеры:
Зона А: при L£h; hc=h0; rcx=rx; rc=r0
при h<L£2h; hc=h0-(0,17+3.10-4h)(L-h)
rc=r0; rcx=r0(hc-hx)/hc;
при 2h<L£4h; hc=h0-(0,17+3.10-4h)(L-h)
. (7)
При расстоянии между стержневыми молниеотводами L>4h для построения зоны А молниеотводы следует рассматривать как одиночные.
Зона Б: при L£h; hc=h0; rcx=rx; rc=r0
при h<L£6h; hc=h0-0,14(L-h); rc=r0
(8)
При расстоянии между стержневыми молниеотводами L>6h для построения зоны Б молниеотводы следует рассматривать как одиночные. При известных значениях hc и L (rcx=0) высота молниеотвода для зоны Б определяется по формуле h=(hc+0,14L)/1,06.

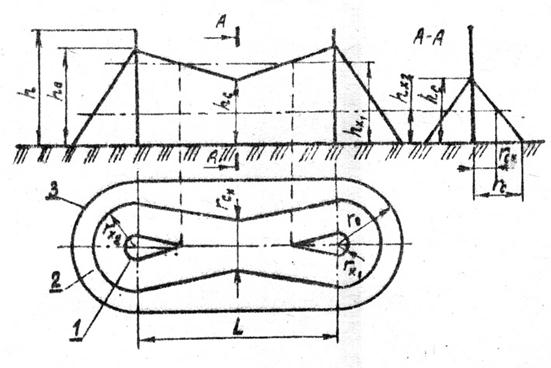

Рис. 5. Зона защиты двойного стержневого молниеотвода
1 - граница защиты на уровне hx1; 2 – то же на уровне hx2;
3 – то же на уровне земли.
