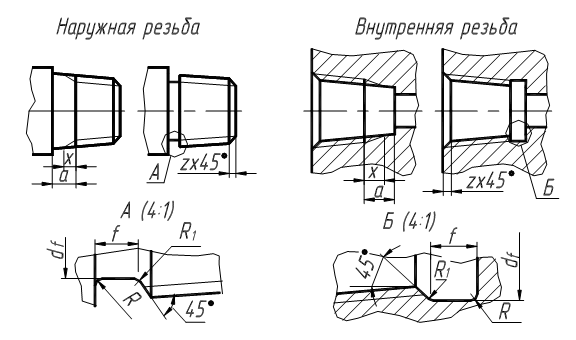

(по ГОСТ 10549-80)
| Размер резьбы | Наружная резьба | Внутренняя резьба | ||||||||||||
| Сбег Х не более | Недорез а не более | Проточка | Фаска z | Сбег Х не более | Недорез а не более | Проточка | Фаска z | |||||||
| f | R | R1 | df | f | R | R1 | df | |||||||
| 1/161/81/43/81/23/4 1 1/4 1 1/2 | 2,5 2,5 3,5 3,5 4,5 4,5 5,5 5,5 5,5 5,5 | 3,5 3,5 5,5 5,5 6,0 6,0 7,0 7,0 7,0 7,0 | 0,5 0,5 1,0 1,0 1,0 1,0 11,5 1,5 1,5 1,5 | 0,3 0,3 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 | 1,0 1,0 1,6 1,6 1,6 1,6 2,0 2,0 2,0 2,0 | 3,0 3,0 4,0 4,0 5,5 5,5 6,5 6,5 6,5 6,5 | 1,0 1,0 1,0 1,0 1,6 1,6 1,6 1,6 1,6 1,6 | 0,5 0,5 0,5 0,5 1,0 1,0 1,0 1,0 1,0 1,0 | 8,5 10,5 14,0 17,5 22,0 27,0 34,0 42,5 48,5 60,5 | 1,0 1,0 1,6 1,6 1,6 1,6 2,0 2,0 2,0 2,0 |
3.2. ДИАМЕТРЫ СВЕРЛ ДЛЯ ОТВЕРСТИЙ
ПОД НАРЕЗАНИЕ МЕТРИЧЕСКОЙ РЕЗЬБЫ
(по ГОСТ 19257-73)
| Диаметр резьбы | Диаметр сверла при шаге | ||||||||
| Крупн | 0,5 | 0,75 | 1,25 | 1,5 | |||||
| 4,2 5,0 6,0 6,8 7,8 8,5 9,5 10,2 12,0 - 14,0 - 15,5 17,5 19,5 21,0 - - 24,0 - 26,5 - 29,5 - 32,0 - 35,0 - 37,5 40,5 43,0 | 4,5 5,5 6,5 7,5 8,5 9,5 10,5 11,5 13,5 - 15,5 - 17,5 19,5 21,5 - - - - - - - - - - - - - - - - | - 5,25 6,25 7,25 8,25 9,25 10,25 11,25 13,25 - 15,25 - 17,25 19,25 21,25 23,25 - - 26,25 - 29,25 - 32,25 - - - - - - - - | - - - 7,0 8,0 9,0 10,0 11,0 13,0 14,0 15,0 16,0 17,0 19,0 21,0 23,0 24,0 - 26,0 27,0 29,0 - 32,0 - 35,0 - 38,0 - 41,0 44,0 47,0 | - - - - - 8,8 - 10,8 12,8 - - - - - - - - - - - - - - - - - - - - - - | - - - - - - - 10,5 12,5 13,5 14,5 15,5 16,5 18,5 20,5 22,5 23,5 24,5 25,5 26,5 28,5 30,5 31,5 33,5 34,5 36,5 37,5 38,5 40,5 43,5 46,5 | - - - - - - - - - - - - 16,0 18,0 20,0 22,0 - - 25,0 26,0 28,0 30,0 31,0 - 34,0 - 37,0 38,0 40,0 43,0 46,0 | - - - - - - - - - - - - - - - - - - - - 27,0 - 30,0 - 33,0 - 36,0 37,0 39,0 42,0 45,0 | - - - - - - - - - - - - - - - - - - - - - - - - - - - - 38,0 41,0 44,0 |
3.3. ДИАМЕТРЫ СВЕРЛ ДЛЯ ОТВЕРСТИЙ
ПОД НАРЕЗАНИЕ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ
(по ГОСТ 21348-75)
| Размер резьбы | Диаметр сверла | Размер резьбы | Диаметр сверла |
| 1/161/81/43/81/25/83/4 | 6,7 8,7 11,5 15,0 18,75 20,75 24,25 | 7/8 1 1/8 1 1/4 1 3/8 1 1/2 1 3/4 | 28,0 30,5 35,0 39,0 41,5 45,0 51,0 |
ОТВЕРСТИЯ СКВОЗНЫЕ ПОД КРЕПЕЖНЫЕ ДЕТАЛИ
(по ГОСТ 11284-75)
| Диаметры стержней крепежных деталей d | Диаметры сквозных отверстий dh | Диаметры стержней крепежных деталей d | Диаметры сквозных отверстий dh | ||||
| Ряд 1 | Ряд 2 | Ряд 3 | Ряд 1 | Ряд 2 | Ряд 3 | ||
| 2,0 2,5 3,0 4,0 5,0 6,0 7,0 8,0 10,0 12,0 14,0 16,0 | 2,2 2,7 3,2 4,3 5,3 6,4 7,4 8,4 10,5 13,0 15,0 17,0 | 2,4 2,9 3,4 4,5 5,5 6,6 7,6 9,0 11,0 14,0 16,0 18,0 | 2,6 3,1 3,6 4,8 5,8 7,0 8,0 10,0 12,0 15,0 17,0 19,0 | 18,0 20,0 22,0 24,0 27,0 30,0 33,0 36,0 39,0 42,0 45,0 48,0 | 19,0 21,0 23,0 25,0 28,0 31,0 34,0 37,0 40,0 43,0 46,0 50,0 | 20,0 22,0 24,0 26,0 30,0 33,0 36,0 39,0 42,0 45,0 48,0 52,0 | 21,0 24,0 26,0 28,0 32,0 35,0 38,0 42,0 45,0 48,0 52,0 56,0 |
Примечание - При выборе диаметра сквозных отверстий третий ряд предпочтительней второму, а второй - первому.
