Задача №1
Рассчитать параметры посадки Æ20H7 /k7; написать все виды обозначения предельных отклонений размеров на конструкторских и рабочих чертежах; рассчитать калибры для проверки отверстия и вала заданной посадки; дать рабочие чертежи калибров.
Для расчета дана посадка переходная в системе отверстие.
Отклонения отверстия и вала по ГОСТ 25347-82
ЕS=+21 мкм еs= +23 мкм
ЕI= 0 мкм еi= +2 мкм
Схема расположения полей допусков
2. Предельные размеры:
Dmax = N+ ES= 20 + 0,021 =20,021 мм
Dmin = N + EI = 20 +0 = 20 мм
dmax = N + еs = 20+ 0,023 = 20,023 мм
dmin = N + ei = 20 + 0,002 = 20,0020 мм
3. Допуски отверстия и вала:
ТD = Dmax – Dmin = 20,021 – 20 = 0,021 мм
Тd = dmax – dmin = 20,023 – 20,0020 = 0,021 мм
Или
ТD = ES – EI = -0,021 – 0 = 0,021 мм
Тd = еs – ei = 0,023 – 0,0020 = 0,021 мм
4. Зазоры:
Smax = Dmax – dmin = 20,021 – 20,0020 = 0,019 мм
Smin = Dmin - dmax = 20 – 20,023 = - 0,023 мм
5. Зазоры:
Smax = Dmax – dmin = 34,062 – 33,936 = 0,126 мм
Smin = Dmin - dmax = 34 – 33,975 = 0,025 мм
Ni max = dmax – Dmin= 20,023 – 20= 0,023 мм
Ni max = es – EI = 0,023 – 0 = 0,023 мм
6. Допуск натяга (посадки):
Тп= TD – Td = 0,021 + 0,021= 0,042 мм
Или
Тп = |Smax| + |Nmax| = 0,019 + 0,023 = 0,042 мм
7.Обозначение предельных отклонений размеров на конструкторских чертежах:
| а) условное обозначение полей допусков: |
б) числовые значения предельных отклонений:
в) условное обозначение полей допусков и числовых значений предельных отклонений:
8. Обозначение размеров на рабочих чертежах
Задача №2. Расчет размерных цепей
Требуется:
1) Определить допуски и отклонения всех размеров деталей, влияющих на величину указанного зазора(прямая величина);
2) По заданным значениям размеров всех деталей, влияющих на зазор А , определить предельные значения указанного зазора(обратная задача) и сравнить его с заданными значениями.
Задача №1
Назначить допуски и отклонения составляющих размеров с таким расчетом, чтобы обеспечить значение замыкающего размера,
равное А =0+0.6

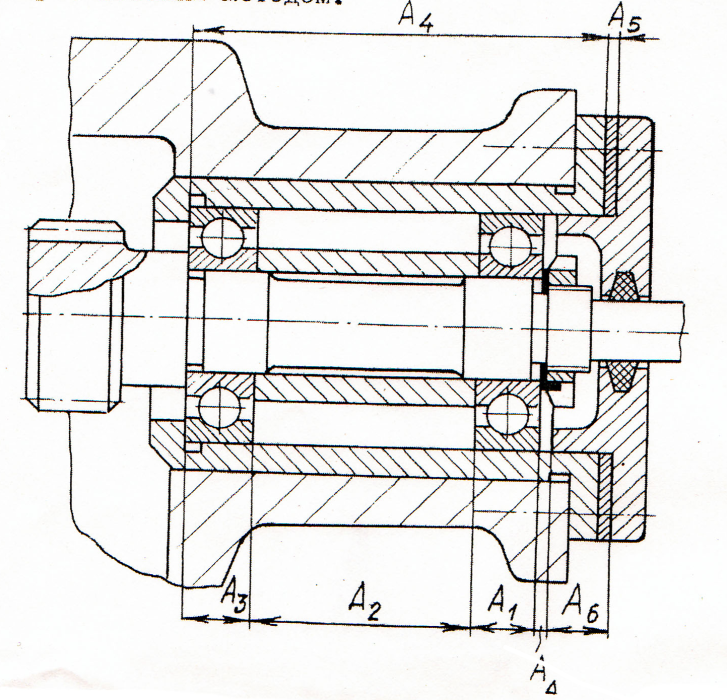

На детали, входящие в сборочный чертёж, назначены следующие значения номинальных размеров N1=29мм, N2=186мм, N3=29мм, N4=264мм, N5=6мм, N6=26мм.
1) Согласно заданию имеем
N =0мм,
TΔ =0.6-0=0.6мм
Ec=
Аmax=0+0,6=0,6мм
Аmin=0+0=0мм
2) Составим график размерной цепи:
3) Составим уравнение размерной цепи
А =ξ1А1+ξ2А2+ξ3А3+ξ4А4+ξ5А5+ξ6А6;
Значения передаточных отношений
| Обозначение передаточных отношений | ξ1 | ξ2 | ξ 3 | ξ4 | ξ5 | ξ6 |
| Численное значение ξ | -1 | -1 | -1 | +1 | +1 | -1 |
4) Произведем проверку правильности назначения номинальных значений составляющих размеров:
NΔ =-29-186-29+264+6-26=0
Так как по условию задачи NΔ =0, следовательно, номинальные размеры назначены правильно.
5) Осуществим увязку допусков, для чего исходя из величины Т рассчитаем допуски составляющих размеров.
Так как в допуск входят подшипники качения, допуски которых являются заданными, то для определения величины ас воспользуемся зависимостью
где TD - допуск замыкающего размера, мкм;
ij – значение единицы допуска, мкм.
C учетом того, что допуск ширины равен 0,12 мм, имеем Т1=Т3=0,12мм.
По таблице допусков для размеров до 500 мм по ГОСТ 25346 – 82 устанавливаем, что такому значению ac соответствует точность, лежащая между, лежащая между 9 и 10 квалитетами. Примем для всех размеров 9 квалитет, тогда
Т2=0,115мм; Т4=0,130мм; Т5=0,030мм; Т6=0,052мм.
6) Произведем проверку правильности назначения допусков составляющих размеров по уравнению
где TD и Tj – допуски замыкающего и j-го составляющего размеров.
мм
Полученная сумма допусков меньше заданного допуска замыкающего размера на величину, равную 0,033мм, что составляет 5.5% от ТΔ. Следовательно, допуски можно оставить без изменения.
7) Осуществим увязку средних отклонений, для чего примем следующий характер расположения полей допусков составляющих размеров.
А1=A3=29 -0.12мм
A2=186h9(-0.115)мм
A4=264Js9(
0.065)мм
А5=6h9(-0.030)мм
A6=26Js9( 0.026)мм
| Обозначение размера | РАЗМЕР | ξ | Ес | ξЕс |
| А1 | 29 -0.12 | -1 | -0,0600 | 0,060 |
| А2 | 186h9(-0.115) | -1 | -0.0575 | 0.0575 |
| А3 | 29 -0.12 | -1 | -0.0600 | 0,0600 |
| А4 | 264Js9(  0.065)
| +1 | ||
| А5 | 6h9(-0.030) | +1 | -0.0150 | -0.0150 |
| А6 | 26Js9( 0.026)
| -1 |
По уравнению
найдем среднее отклонение замыкающего размера и сравним его с заданным
мм
Так как полученное значение не совпадает с заданным, то произведем увязку средних отклонений за счет среднего отклонения А2, принятого в качестве увязочного. Величину среднего отклонения размера А2 из уравнения .
Т.е.
+0,30=-0,060+
+0,060-0,0150
=+0,195мм
Предельные отклонения А2:
ES2=+0.195+0.5*0.6=0.495 мм
EI2=+0.195-0.5*0.6= -0.105 мм
Таким образом A2=186- 0.105+0.495
