Землеройно-транспортными называют машины с ножевым рабочим органом, выполняющие одновременно послойное отделение от массива и перемещение грунта к месту укладки при своем поступательном движении. К этой группе машин относятся: бульдозеры, скреперы, автогрейдеры, грейдеры. Первые два типа машин, особенно бульдозеры, широко используются в промышленном и гражданском строительстве.
Каждая модель землеройно-транспортной машины имеет индекс, включающий буквенные и цифровые обозначения. Две начальные буквы индекса ДЗ обозначает группу машин, последующие за ними цифры — порядковый номер регистрации модели, буквы после цифровой части индекса — порядковую модернизацию (А, Б, В,...) и климатическое (северное С и ХЛ) исполнение машины. В индекс модернизированных самоходных скреперов кроме указанных выше букв могут быть включены буквы М и П. В индекс бульдозеров и скреперов с автоматизированной системой управления наличие последней обозначается цифрой 1, следующей через тире за основными цифрами индекса, а у модернизированных машин — после букв, обозначающих модернизацию. В индекс автогрейдеров после указанных выше цифр и букв включаются через тире цифры 1, 2, 4, 6, обозначающие их модификации.
Бульдозеры
Бульдозеры представляют собой навесное оборудование на базовый гусеничный или пневмоколесный трактор (двухосный колесный тягач), включающее отвал с ножами, толкающее устройство в виде брусьев или рамы и систему управления отвалом.
Современные бульдозеры являются конструктивно подобными машинами, базовые тракторы и навесное оборудование которых широко унифицированы. Главный параметр бульдозеров — тяговый класс базового трактора (тягача). Бульдозеры применяют для послойной разработки и перемещения грунтов I...IV категорий, а также предварительно разрыхленных скальных и мерзлых грунтов. С их помощью выполняют планировку строительных площадок, возведение насыпей, разработку выемок и котлованов, нарезку террас на косогорах, разравнивание грунта, отсыпаемого другими машинами, копание траншей под фундаменты и коммуникации, засыпку рвов, ям, траншей, котлованов и пазух фундаментов зданий, расчистку территорий от снега, камней, кустарника, пней, мелких деревьев, строительного мусора и т.п. Широкое использование бульдозеров в строительном производстве определяется простотой их конструкции, надежностью и экономичностью в эксплуатации, высокими производительностью, мобильностью и универсальностью.
Бульдозеры классифицируют:
по назначению - общего назначения, используемые для выполнения основных видов землеройно-транспортных и вспомогательных работ в различных грунтовых и климатических условиях; специальные - применяемые для выполнения целевых работ в специфических грунтовых или технологических условиях (бульдозеры-толкачи, подземные и подводные бульдозеры);
по номинальному тяговому усилию (в зависимости от тягового класса) базовых машин: малогабаритные - класс до 0,9), легкие - классов 1,4...4; средние - классов 6...15; тяжелые - классов 25...35 и сверхтяжелые - класса свыше 35;
по типу ходового устройства - гусеничные и пневмоколесные;
по конструкции рабочего органа - с неповоротным в плане отвалом, постоянно расположенным перпендикулярно продольной оси базовой машины; с поворотным отвалом, который может устанавливаться перпендикулярно или под углом до 53° в обе стороны к продольной оси машины;
по типу системы управления отвалом — с гидравлическим и механическим (канатно-блочным) управлением.
При канатно-блочной системе управления подъем отвала осуществляется зубчато-фрикционной лебедкой через канатный полиспаст, опускание — под действием собственной силы тяжести отвала. При гидравлической системе управления подъем и опускание отвала осуществляются принудительно одним или двумя гидроцилиндрами двустороннего действия. Бульдозеры с механическим управлением в настоящее время промышленностью не выпускаются.
Рабочий цикл бульдозера: при движении машины вперед отвал с помощью системы управления заглубляется в грунт, срезает ножами слой грунта и перемещает впереди себя образовавшуюся грунтовую призму волоком по поверхности земли к месту разгрузки; после отсыпки грунта отвал поднимается в транспортное положение, машина возвращается к месту набора грунта, после чего цикл повторяется. Максимально возможный объем призмы волочения современные бульдозеры набирают на участке длиной 6...10м. Экономически целесообразная дальность перемещения грунта не превышает 60...80м для гусеничных бульдозеров и 100...140м для пневмоколесных машин. Преимущественное распространение получили гусеничные бульдозеры, обладающие высокими тяговыми усилиями и проходимостью. Чем выше тяговый класс машины, тем больший объем земляных работ она способна выполнять и разрабатывать более прочные грунты.
К основным параметрам бульдозерного оборудования относятся (рис.110) высота без козырька Н и длина В отвала (м), радиус кривизны отвала r, основной угол резания δ, задний угол отвала α, угол заострения ножей β, угол перекоса отвала ε и угол поворота (у поворотных машин) отвала в плане γ(град), высота подъема отвала над опорной поверхностью h1 и глубина опускания отвала ниже опорной поверхности h2 (м), напорное Т и вертикальное Р усилия на режущей кромке (кН), скорости подъема vn и опускания v0 отвала.
Отвал бульдозера представляет собой жесткую сварную металлоконструкцию с лобовым листом криволинейного профиля. Вдоль нижней кромки отвала крепятся сменные двухлезвийные режущие ножи (два боковых и средние), наплавленные износоустойчивым сплавом. В середине верхней части отвала имеется козырек, препятствующий пересыпанию грунта через верхнюю кромку. Для увеличения производительности бульдозера при работе на легких грунтах на его отвал устанавливают с обоих концов сменные уширители, открылки и удлинители.
Для уменьшения потерь грунта при его транспортировании современные неповоротные гусеничные бульдозеры оборудуют сферическими и полусферическими отвалами.
Отвал 1 неповоротного бульдозера (рис.8,б) крепится шарнирно к толкающему устройству в виде двух толкающих брусьев 4 коробчатого сечения, задние концы которых соединены шарнирно с балками ходового устройства базовой машины. Отвал 1 поворотного бульдозера (рис.110,а) монтируется на

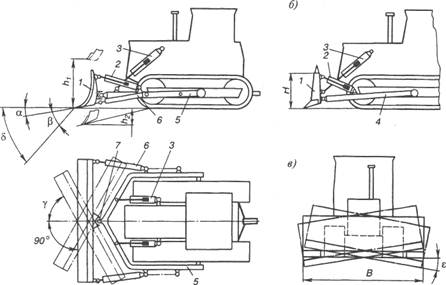

Рис.110. Схемы устройств и основные параметры бульдозеров:
а — с поворотным отвалом; 6 — с неповоротным отвалом; в ‑ поперечный перекос отвала
|
универсальной толкающей раме 5, на которой вместо отвала может быть установлено различное сменное оборудование с гидравлическим управлением - кусторез, древовал, корчеватель-собиратель, плужный снегоочиститель и др. Поворотный отвал соединен с толкающей рамой посредством центрального шарового шарнира 7 и двух боковых толкателей 6, обеспечивающих различное положение отвала в плане относительно базовой машины. При продольном движении бульдозера с повернутым в плане отвалом грунт перемещается вбок по отвалу. Способность поворотных бульдозеров перемещать грунт в сторону определяет их широкое использование при засыпке каналов, рвов, траншей коммуникаций и т. п.
Система управления обеспечивает: подъем и принудительное опускание отвала, его плавающее и фиксированное положение с помощью гидроцилиндров 3, поворот отвала в плане (у поворотных бульдозеров) гидроцилиндрами 6, поперечный двусторонний перекос (до 12°) отвала в вертикальной плоскости (рис.110,в), регулировку угла резания ножей отвала (среднее значение 55°) путем поворота (наклона) отвала гидроцилиндрами 2 (рис.110,а, б) вперед и назад относительно толкающего устройства.
Принудительное заглубление ножей отвала в грунт под действием гидроцилиндров, развивающих усилие до 40 % и более от веса тягача, позволяет бульдозерам с гидравлическим управлением разрабатывать прочные грунты, а возможность установки отвала в определенное фиксированное положение обеспечивает срезание слоя грунта заданной толщины. Поперечный перекос отвала повышает универсальность машины и ее эксплуатационные возможности на планировочных работах, облегчает разработку тяжелых грунтов и т. п. Гусеничные бульдозеры могут оснащаться дополнительным быстросъемным оборудованием (рис.111), значительно расширяющим их технологические возможности: неподвижными или гидроуправляемыми уширителями отвала 1, 2, 3, передними и задними рыхлительными зубьями 4, киркой 5 для взламывания асфальтовых покрытий, ножами б для разработки мерзлых грунтов, кусторезным ножом, надставкой 7 для рытья канав, откосником с жестким креплением и гидроуправляемым откосником-планировщиком 5, передними и задними лыжами 9, грузовыми вилами 10, подъемным крюком 11 и т.п. Все большее распространение получают мощные неповоротные пневмоколесные бульдозеры на базе серийных колесных тракторов и специальных шасси с шарнирно сочлененной рамой, применяемые в основном для разработки легких и средних грунтов на рассредоточенных строительных объектах. Такие бульдозеры, почти не уступая в проходимости гусеничным машинам, обладают значительно большими (в 1,5...2 раза) рабочими и транспортными скоростями, повышенной маневренностью и производительностью. Практически все гусеничные и колесные бульдозеры с тяговым усилием 200кН и более оснащаются однозубым и трехзубым рыхлительным оборудованием заднего расположения.

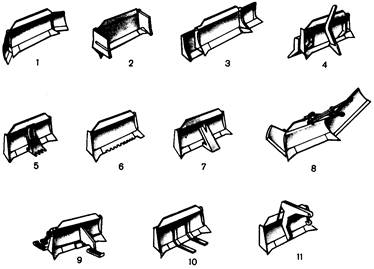

Рис.111. Сменные рабочие органы бульдозеров
|
Некоторые модели гусеничных неповоротных бульдозеров оснащаются дополнительной автоматизированной системой управления отвалом «Комби-план», осуществляющей автоматическую стабилизацию заданного положения отвала при выполнении окончательных планировочных работ.
Бульдозеры с поворотным отвалом оснащаются аппаратурой «Копир-Автоплан». Аппаратура автоматического управления отвалом обеспечивает повышение качества обработки грунтовой поверхности, повышение производительности машины за счет уменьшения числа проходов бульдозера по планируемому участку, и снижение утомляемости машиниста.
Пневмоколесные бульдозеры базируются на тракторах класса 1,4 и предназначены для выполнения земляных и погрузочно-разгрузочных работ малого объема, погрузки и транспортирования сыпучих материалов на небольшие расстояния, подъема и перемещения единичных и штучных грузов, планировки площадок, засыпки траншей, ям и для других работ.
В городском строительстве широко используются пневмоколесные бульдозеры с неповоротным гидроуправляемым отвалом и аналогичные по конструкции бульдозеры-погрузчики, у которых в качестве основного сменного оборудования используются гидроуправляемые отвалы и ковши вместимостью 0,38 и 0,5 м3.
Бульдозеры-погрузчики комплектуются также дополнительным сменным рабочим оборудованием: ковшами для тяжелых материалов и снега, уширенным ковшом для работ у стен зданий и сооружений, у бордюров улиц и дорог, грузовыми вилами для погрузки и разгрузки поддонов с грузами, монтажным крюком для погрузки штучных грузов, челюстным захватом для длинномерных грузов, удлинителем стрелы, уширителями отвала, поворотным отвалом для снега, отвалом-планировщиком и т. п.

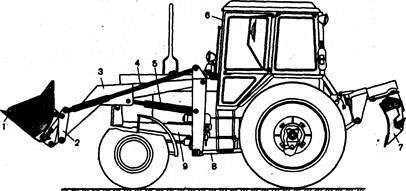

Бульдозер-погрузчик (рис.112) состоит из следующих основных частей: базового трактора б, несущей рамы 9, тяг 8, стрелы 3, устройства 2 для смены рабочих органов, ковша 1 или неповоротного бульдозерного отвала, попарно работающих гидроцилиндров 4, 5 управления стрелой и ковшом, гидросистемы и электрооборудования. Сзади машины может быть навешен управляемый гидроцилиндрами отвал-планировщик 7. Неповоротный отвал предназначен для планировочных работ и представляет собой сварную конструкцию с секционными ножами. Для соединения отвала с уширителем и сменным устройством стрелы он оборудован крюками и кронштейнами. С бульдозерным отвалом применяется удлинитель стрелы для увеличения ее вылета при разгрузке бортовых автомобилей, прицепов и железнодорожных платформ. Основной ковш, ковш для тяжелых материалов и уширенный ковш представляют собой сварную конструкцию со сменными зубьями и различаются геометрическими размерами.
Рис.112. Бульдозер-погрузчик
|
Система управления ковшом обеспечивает возможность его поступательного перемещения при подъеме и опускании стрелы. Челюстной захват состоит из двух боковин, к которым снизу приварено днище с ножом и зубьями для захвата длинномерных грузов. Открытие и закрытие челюстей ковша производится двумя гидроцилиндрами. В открытом положении челюстной захват трансформируется в планировочный отвал. Этот рабочий орган может быть использован для очистки площадок, погрузки камней, пней и др. Смена рабочих органов осуществляется с помощью специального устройства 2 в кратчайшие сроки без дополнительного обслуживающего персонала. Гидросистема бульдозера-погрузчика обеспечивает привод и управление механизмами стрелы, ковша, челюстного захвата и задней навески трактора. Она включает гидросистему базового трактора, дополнительно установленные гидроцилиндры и гидрораспределитель.
