Электролюминесцентный индикатор (ЭЛИ) представляет собой (рис. 32) стеклянную или органическую подложку 1, сплошь покрытую проводящим слоем — прозрачным электродом 2, на который нанесены электролюминофор 3 — сульфид цинка с примесью меди или алюминия, изолирующий диэлектрик 4 и непрозрачные электроды 5, выполненные в форме высвечиваемых знаков. Вся система помещена в герметизированный компаундом 6 корпус 7.
В основе действия ЭЛИ лежит способность некоторых полупроводниковых веществ (люминофоров) давать свечение в переменном электрическом поле. При увеличении напряженности электрического поля атомы примеси люминофора возбуждаются, а при уменьшении часть поглощенной ими энергии излучается в виде квантов света. Цвет свечения определяется видом примеси.
Между прозрачным и одним или несколькими непрозрачными электродами подается от специального источника переменное напряжение накачки Uнак требуемой амплитуды и частоты. В цепь источника накачки включают переключатель, подключающий Uнак к тому или иному непрозрачному электроду. Для получения достаточной яркости свечения 30—40 кд/м2 необходимо переменное напряжение Uнак с амплитудой 220— 250 В при частоте от 40 Гц до 10 кГц.
На основе ЭЛИ могут быть реализованы значительные по площади мнемосхемы как перекрещивающиеся системы полосковых электродов, а также точечно-растровые индикаторные панели.
Недостатком ЭЛИ являются необходимость мощного источника накачки повышенной частоты и сравнительно большая потребляемая мощность (30 мВт на 1 см2 светящейся поверхности).

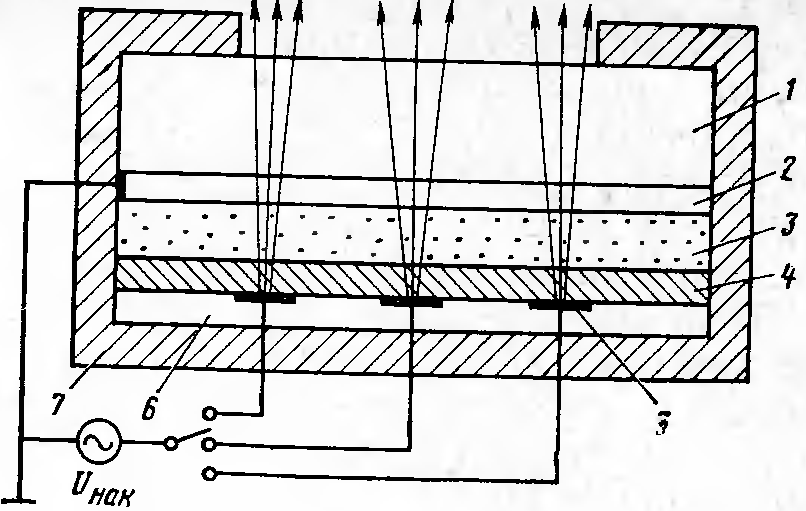

Рис. 32. Электролюминесцентный индикатор.
