Молниеотвод FOREND характеризуется его эффективностью ΔT, которая подтверждается оценочным испытанием (см. Приложение C).
Страница 13/81
Максимальное значение ΔT, независимо от результатов испытаний, составляет 60 μс.
Размещение молниеотвода FOREND
Защищаемая зона

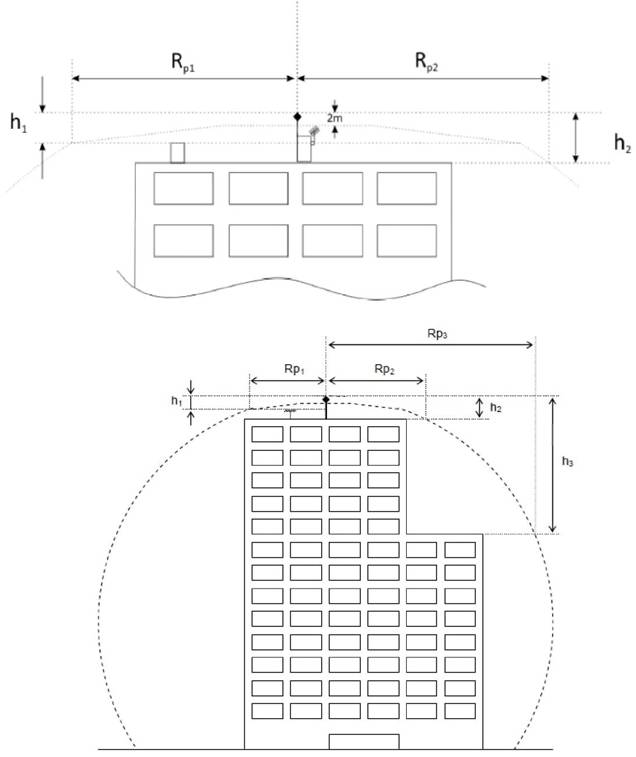

Защищаемая зона ограничивается поверхностью сферы, определяемой радиусом защиты, соответствующим различным рассматриваемым высотам h, и с такой же осью, что и ось молниеотвода (см. рисунок 2).
|
где: где:
hn – это высота кончика молниеотвода FOREND над горизонтальной плоскостью, проходящей через самую дальнюю точку защищаемого объекта.
Rpn – это радиус защиты молниеотвода FOREND относительно рассматриваемой высоты hn.
Радиус защиты.
Радиус защиты молниеотвода FOREND связан с его высотой (h) относительно защищаемой поверхности, его временем опережения формирования лидера и выбранным уровнем защиты (см. Приложение A).
где:
R p (h) (m) – радиус защиты при данной высоте h
h (м) – это высота кончика молниеотвода FOREND над горизонтальной плоскостью, проходящей через самую дальнюю точку защищаемого объекта.
r (м) 20 м для уровня защиты I
30 м для уровня защиты II
45 м для уровня защиты III
60 м для уровня защиты IV
Δ (м) ∆ = ∆T x 10 6
Полевая практика подтвердила, что Δ равен эффективности, полученной во время оценочных испытаний молниеотвода FOREND.
К зданиям выше 60 м должны применяться требования пункта 5.2.3.4.
Выбор и размещение молниеотвода FOREND
