После определения материала и свойств конечных элементов можно перейти к генерации конечноэлементной сетки. При помощи команд Mesh(сетка) ÞMesh Control(управление сеткой)Default Size (размер по умолчанию) активизируйте следующее диалоговое окно:
Введите 7 в поле Size (размер). Этим числом определяется размер конечного элемента принимаемый генератором сетки по умолчанию. Нажмите«ОК». Теперь размер практически каждого автоматически генерируемого системой конечного элемента будет равен 7 мм.

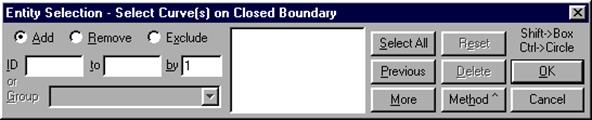

Перед разбиением на конечные элементы необходимо обозначить область определения под разбиение. В данном случае имеем поверхность в виде пластины с отверстием. Выполнив последовательность команд Geometry(геометрия)Þ Boundary Surface (ограниченная поверхность), определим поверхность, которую следует разбить на конечные элементы заданного ранее размера. На экране появится стандартное окно выбора примитивов, в данном случае кривых, определяющих границу:
|
Далее выполните последовательность команд Mesh(сетка) Þ Geometry(геометрия) ÞSurface (поверхность) и нажмите«ОК», что приведет к появлению окна с соответствующим названием:
В этом окне, в поле данных Property, введите 1 (или выберите из списка по кнопке) идентификатор свойств элементов, затем нажмите«ОК». Начнется процесс автоматической генерации сетки на базе четырехугольных конечных элементов.
