Диаграмма компонентов отображает зависимости программных компонентов, которые представляются в виде исходных, откомпилированных и исполняемых программных кодов объектов. Один компонент, как правило, соответствует программному коду одного пакета классов объектов.
Компонент в своем составе имеет интерфейсный класс объектов, через который осуществляется доступ к остальным классам объектов компонента. На рис. 3.18 интерфейс обозначен маленьким кружком, присоединенным к пиктограмме компонента. С помощью интерфейса объекты других компонентов обращаются не к конкретным объектам рассматриваемого компонента, а к его интерфейсному объекту. Таким образом упрощается взаимодействие компонентов между собой, когда при доступе к компоненту из других компонентов не требуется знать внутреннюю структуру этого компонента. Компонент, к которому осуществляется обращение, может быть не объектно-ориентированным. Достаточно, чтобы у такого компонента был только один интерфейсный класс объектов, который транслирует запросы к компоненту в вызовы обычных процедур. У компонентов может быть несколько интерфейсов.
В модели размещения отображается топология расположения компонентов по узлам вычислительной сети. Отдельный компонент всегда располагается на одном компьютере-сервере. На одном компьютере-сервере может располагаться несколько компонентов (рис. 13.17).

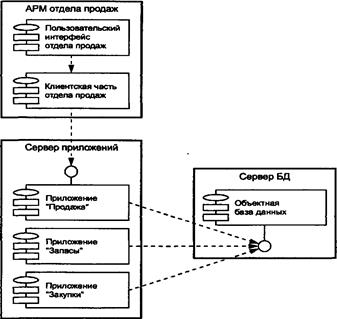

Рис. 13.17. Пример диаграммы компонентов и размещения
