Коллектор геофизический КГ – 4(см.рис.7) предназначен для передачи сигналов от скважинных приборов через вращающийся на барабане кабель к регистрирующей аппаратуре.
Рисунок 7
Применяется в составе геофизических подъемников и каротажных станций.
Габаритные размеры:
· Диаметр - 75мм.
· Длина - 300мм.
· Средний срок службы - 2 года.

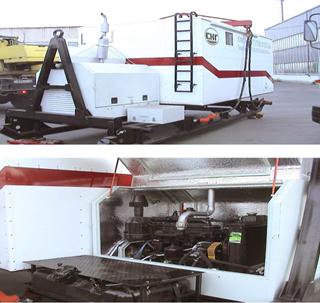

Каротажный подъемник ПКН-3.5
Рисунок 8
Технические характеристики:
Параметры Значение
Наибольшая глубина исследования скважин, м 4000
Наибольший диаметр каротажного кабеля,
наматываемого на барабан СПА, мм 12,5
Вместимость барабана лебедки, м 4200
Диапазон скоростей движения кабеля на среднем
диаметре намотки на барабан лебедки СПА,
сплавным изменением, м/ч от 100 до 8500
Максимальное тяговое усилие кабеля на первых
двух рядах намотки барабана лебедки СПА, кН не менее 14
Способ укладки кабеля на барабан
лебедки СПА Автоматический с корректировкой
Тип привода лебедки СПА механический
Питание электрических цепей:
-род тока переменный
-напряжение, В 220±10%
-частота, Гц 50 ±1
-потребляемая мощность, кВт не более 10
Тип двигателя четырехтактовый дизель Д-243
Рабочий объем цилиндра двигателя, л 4,75
Максимальный крутящий момент двигателя, Нм 298
Номинальная частота вращения, мин-1 2200
Габаритные размеры подъемника, неболее:
-длина, мм 6500
-ширина, мм 2500
-высота, мм 3100
Масса снаряженного подъемника, кг не более 8950
Грузоподъемность вертолетной подвески, кг не более 10000
