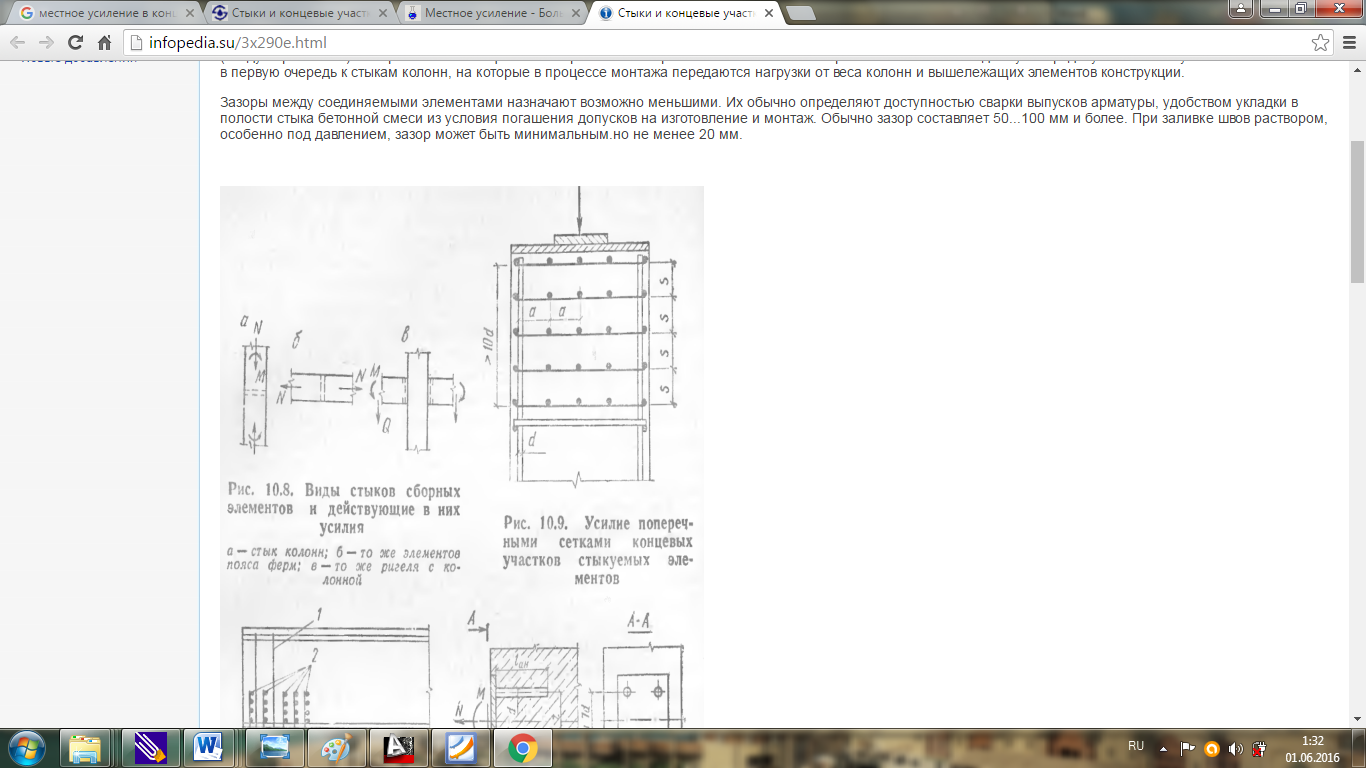

Как и зачем устраивается местное усиление в концевых участках колонн?
Местное усиление в концевых участках колонн обеспечивается установкой сеток с небольшим шагом, таким образом воспринимается усилия местного сжатия в концевых участках колонн, повышается трещиностойкость.

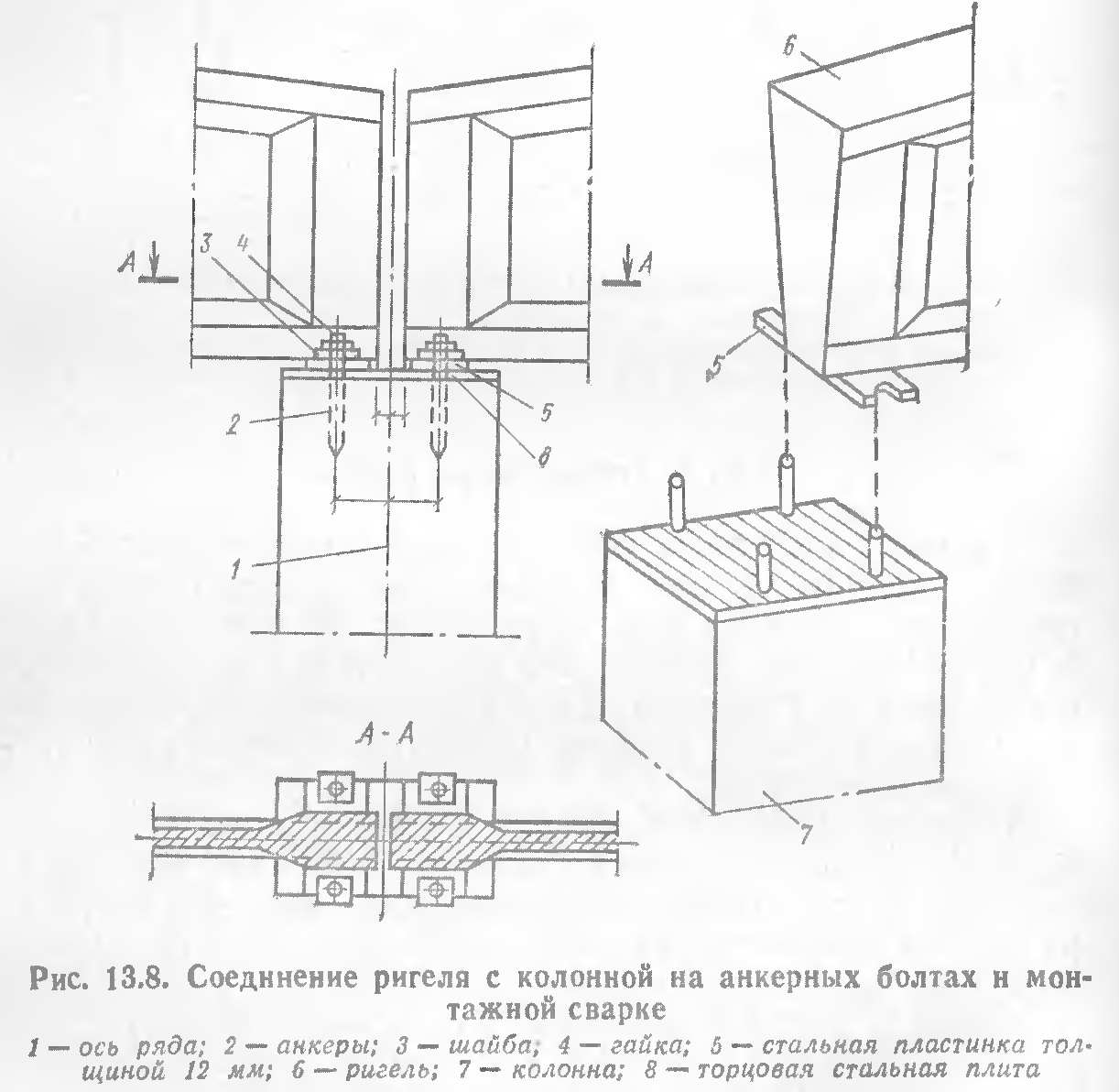

Устройство стыка колонны со стропильной конструкцией
Соединение балок и ферм с колонной шарнирное

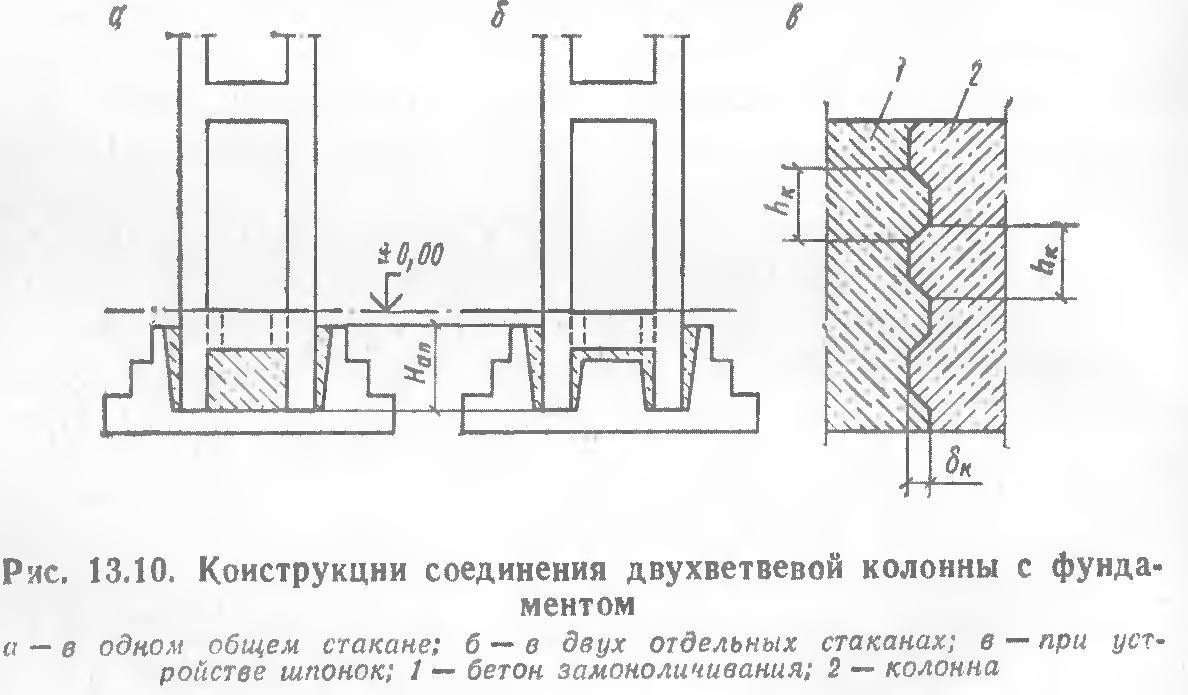

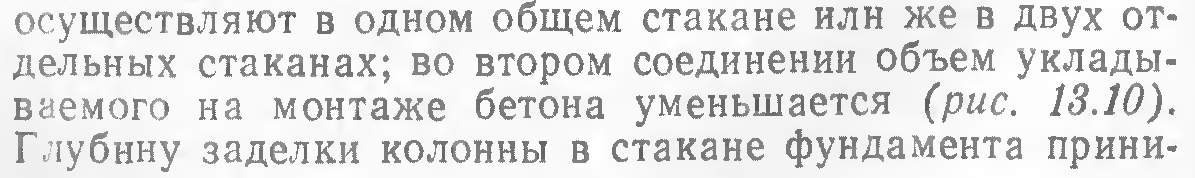

Устройство стыка колонны с фундаментом
Соединение фундамента с колонной жесткое

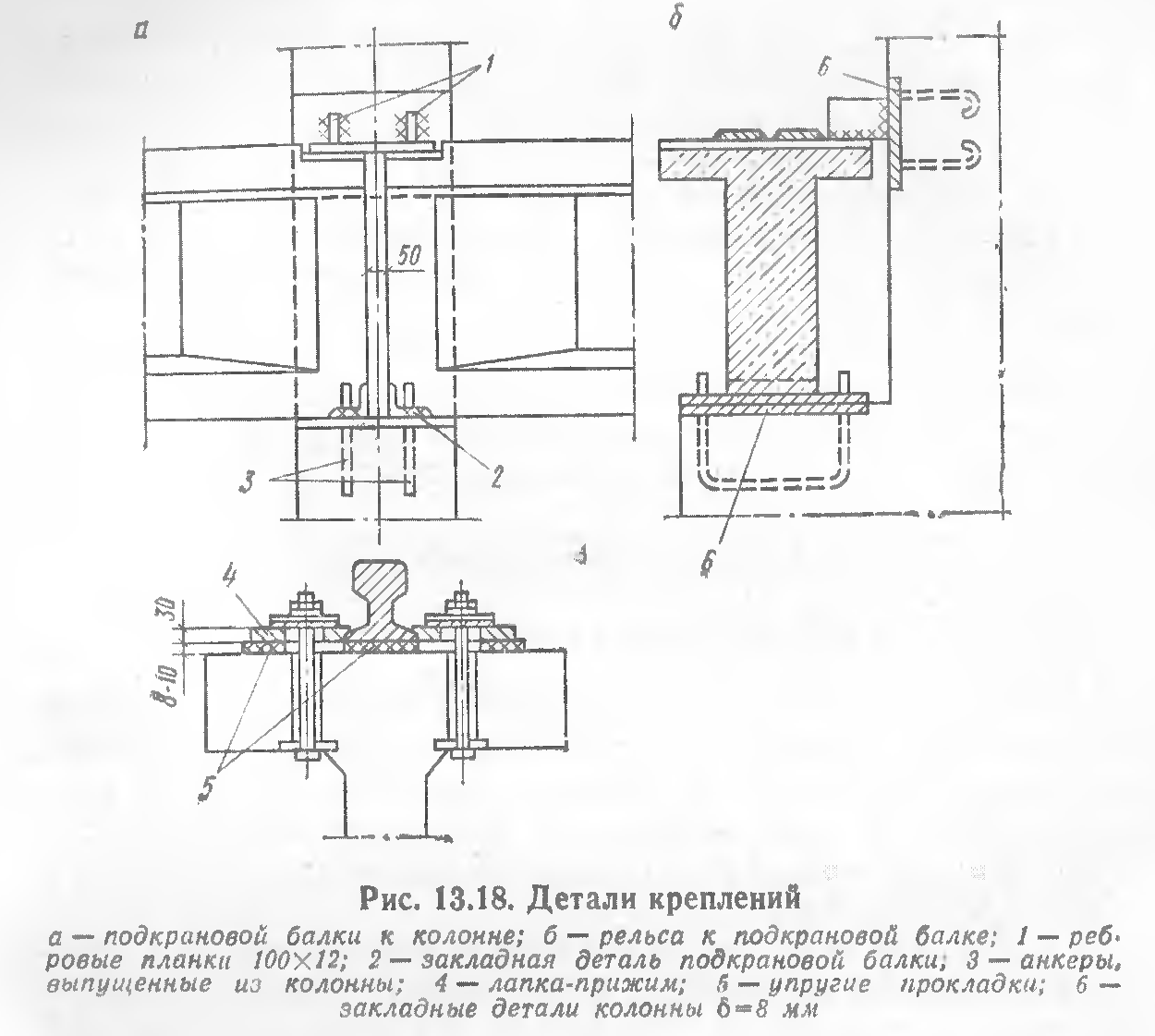

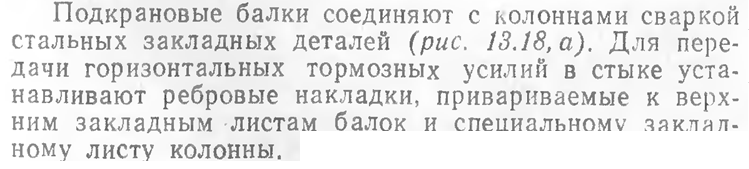

49. Устройство стыка колонны с подкрановой балкой
Когда и зачем применяются колонны фахверка?
Фахверковые колонны применяются для поддержки панелей ограждения в торцах здания и для восприятия ветровой нагрузки

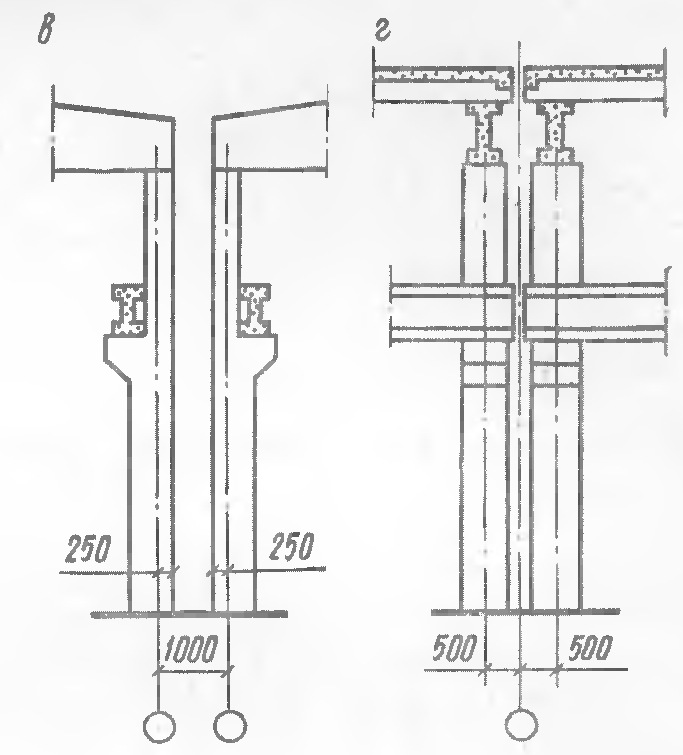

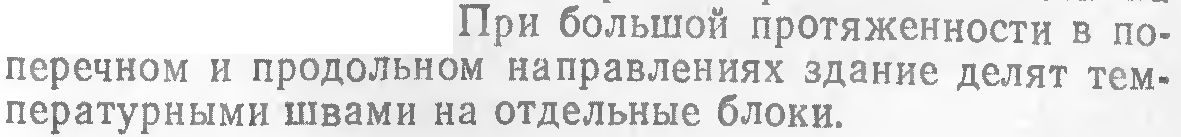

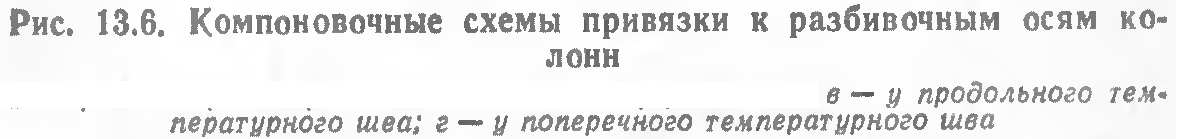

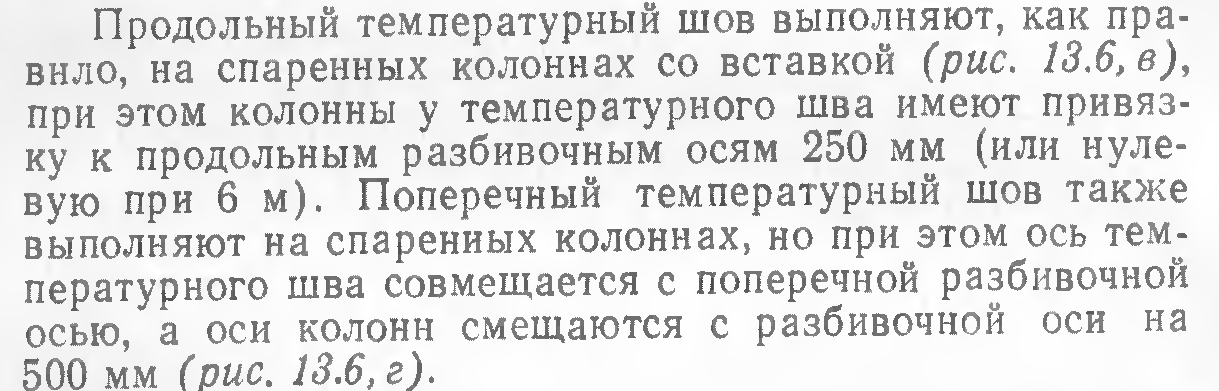

Устройство температурного шва

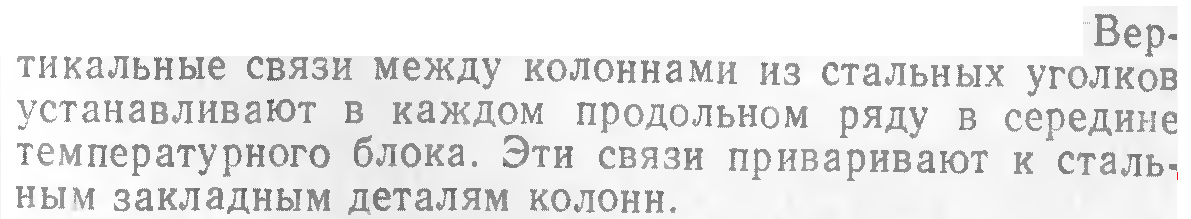

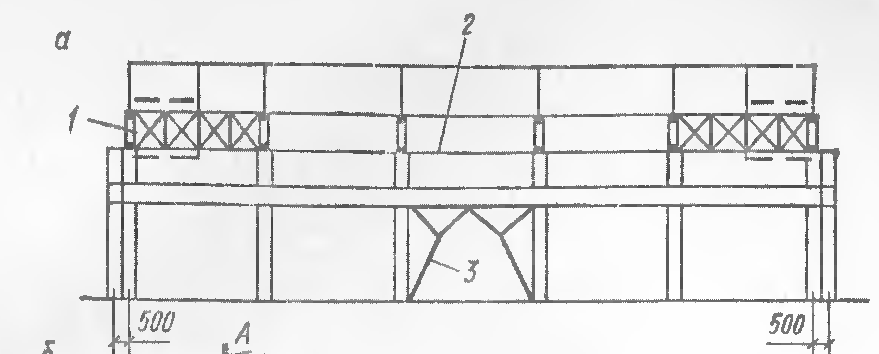

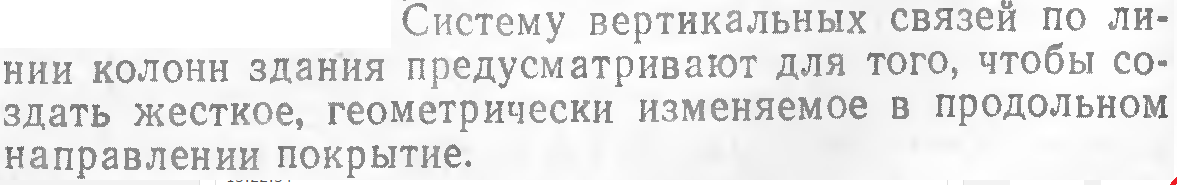

Вертикальные связи между колоннами

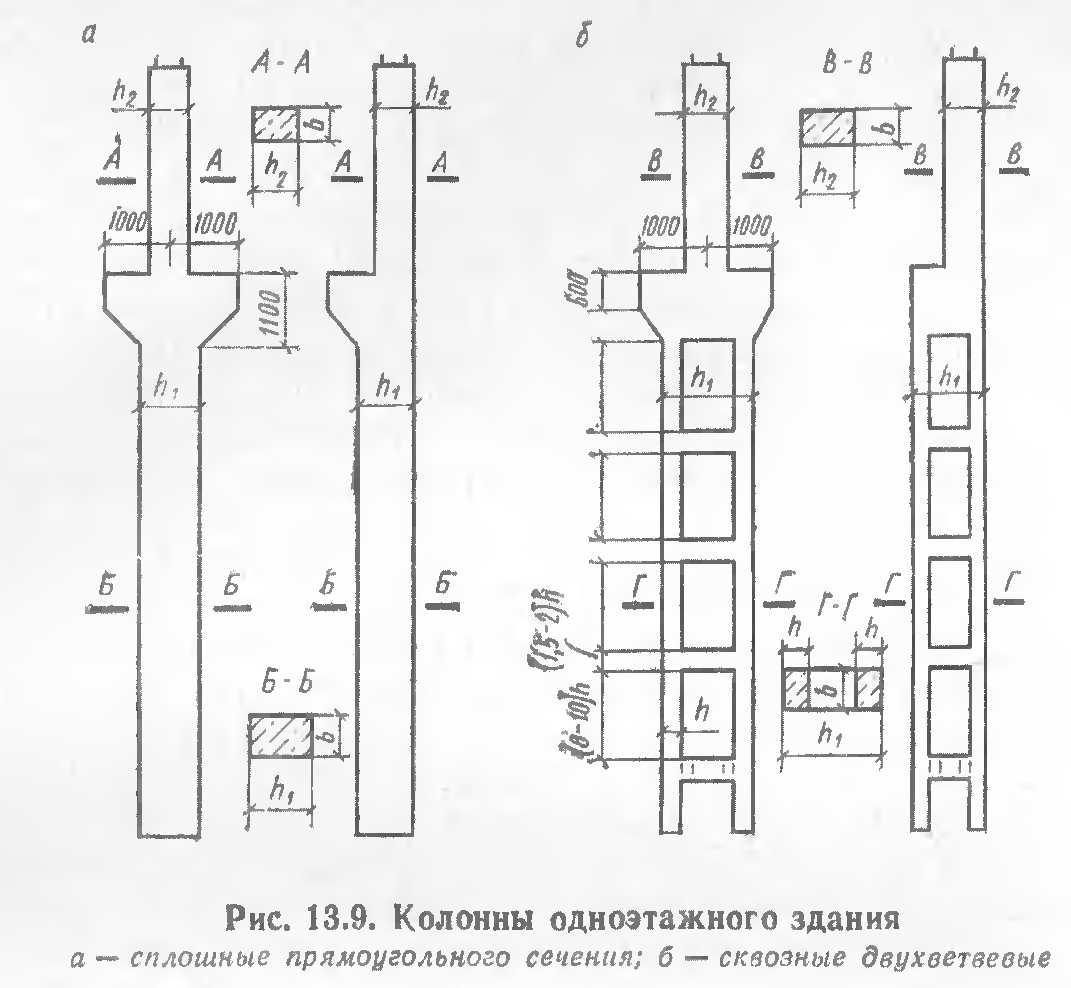

Какие существуют типы колонн одноэтажного промышленного здания?
Колонны каркасного здания могут быть сплошными прямоугольного сечения или сквозными двухветвевыми.
На чём основан выбор конструкции колонн?
При выборе конструкции колонны необходимо учитывать грузоподъемность мостового крана и высоту здания.
Сплошные колонны – грузоподъемность до 30 т, высота колонны до 11,8 м.
Сквозные колонны – грузоподъемность свыше 30 т, высота колонны более 11,8 м.
Как принимают полную длину колонн?
Полная длина колонны:
(2.4)
Колонны крайних рядов имеют длинну от обреза фундамента до подкрановой консоли:
(2.1)
где
– отметка кранового рельса;
– высота подкрановой балки зависит от шага колонн: 6м => 1000мм; 12м => 1400мм. Для промежуточных значений – иинтерполируем.
– высота кранового рельса с подкладками принимается равной 120
130 мм (для кранов грузоподъемностью до 30 т применяется рельс КР - 70, = 120 мм);
0,15 м – расстояние от уровня чистого пола до обреза фундамента.

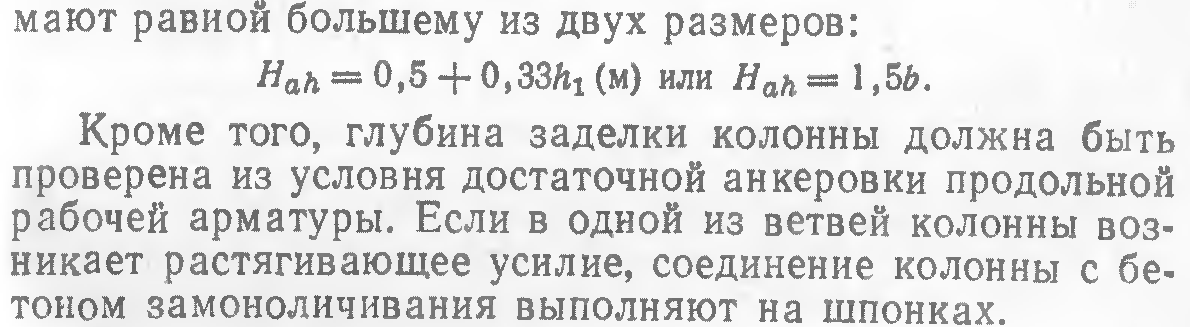

Длина нижней части колонны учитывает глубину заделки колонны в стакан фундамента:
(2.2)
где
– глубина заделки колонны в стакан фундамента, назначается:
сплошные колонны – 900 мм;
двухветвевые – минимум 1200 мм.
Высота от верха подкрановой консоли до низа стропильной конструкции HВ диктуется высотой мостового крана:
(2.3)
где
– высота мостового крана;
0,1 м – минимальный зазор между стропильной конструкцией и мостовым краном по технике безопасности.
Высота НВ должна быть кратна модулю 0,6 м.

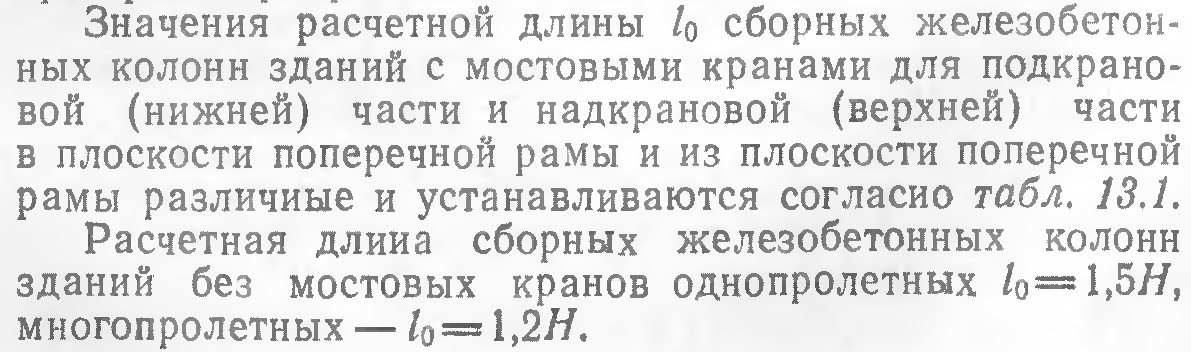

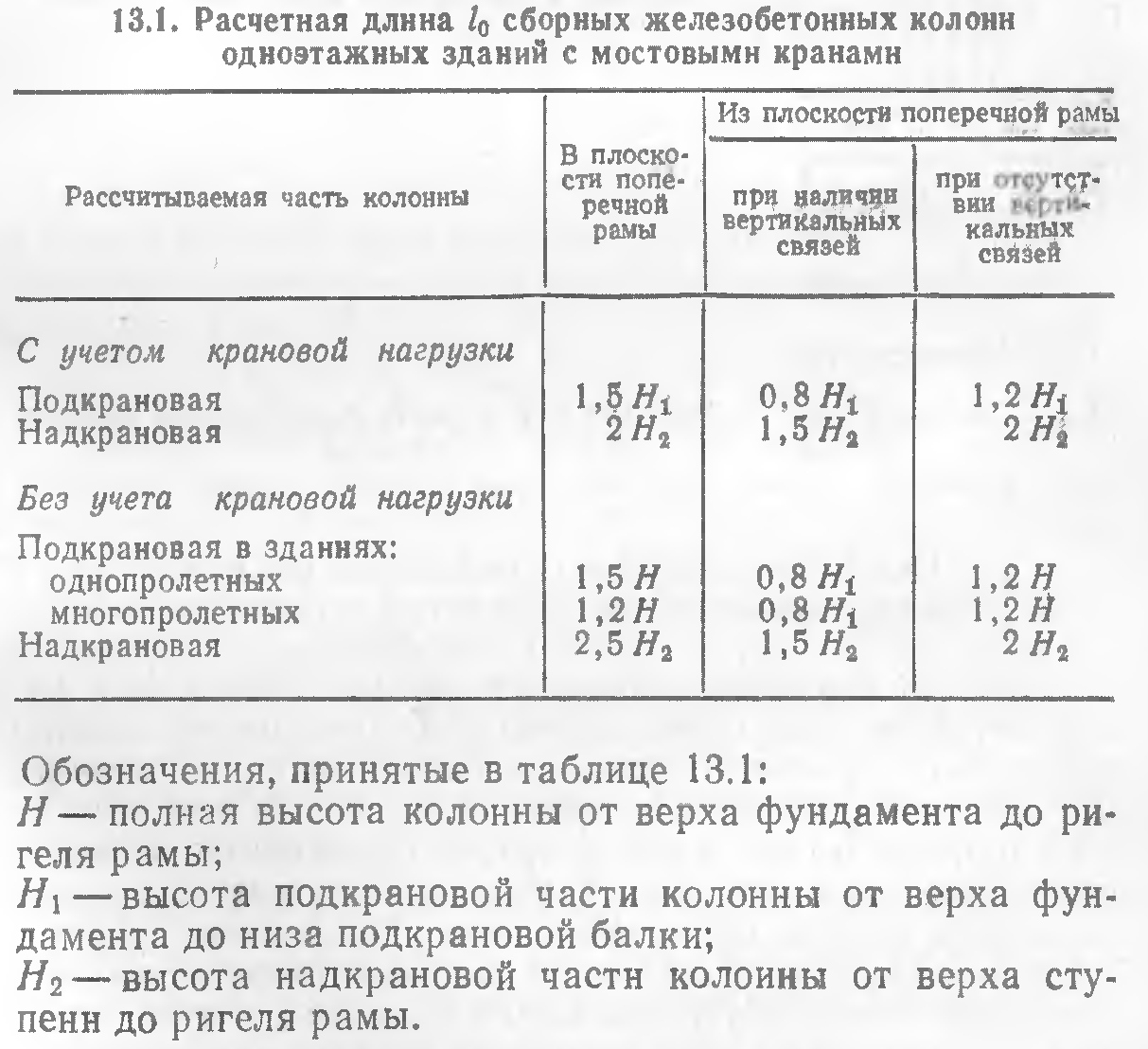

56. Как определяется расчетная длина колонн?

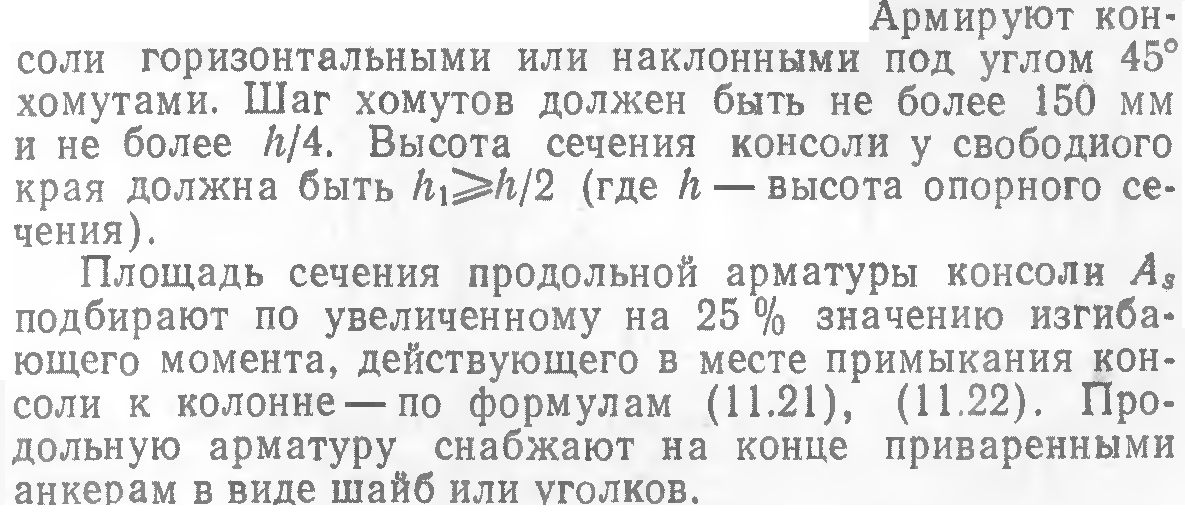

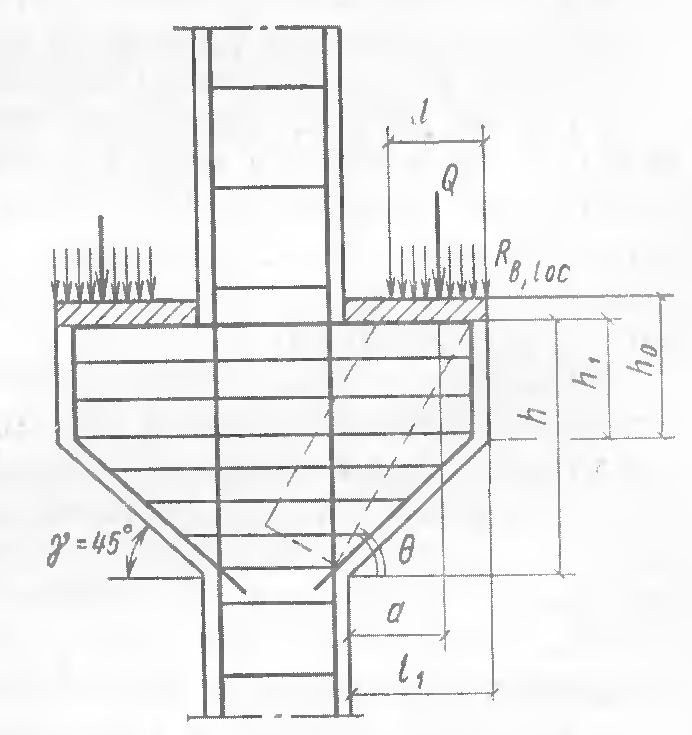

57. Какие вы знаете схемы армирования консолей колонн?
