Введение.
Благодаря экономическому росту и продолжающемуся строительству, силуэт города начинает меняться за счет появления некоторых современных строений. На смену однообразию бетонных зданий недавнего прошлого постепенно приходит новое — стремление придать городу эстетическую выразительность. Но изменения к лучшему происходят медленно, и подлинную оригинальность можно встретить не часто.
Проектируемый объект относится к нежилому строительству. Большое значение уделяется экономии земельной площади. Это достигается путем строительства многоэтажных зданий и освоением поземного пространства. В проекте дома были учтены такие факторы, как климат и геологические условия района строительства.
Основными направлениями развития современного строительства является снижение трудоемкости работ, сокращение стоимости строительства. Строительство из монолитного железобетона, которое с каждым годом находит все большее применение в России, удовлетворяет современным требованиям. В монолитном домостроении общая трудоемкость возведения многоэтажных зданий снижается в среднем на 27%, по сравнению со строительством зданий из кирпича и на 18% по сравнению со строительством из сборного железобетона.
Кроме того, монолитное домостроение не требует больших капитальных вложений в строительство заводов по изготовлению железобетонных конструкций. За счет этого снижается стоимость строительства по сравнению со сборным железобетоном в среднем на 12%, а по сравнению со строительством из кирпича на 21%.
Архитектурно-строительный раздел
Решение генерального плана.
Участок расположен на территории реорганизуемой производственной зоны №29 «Нагатино», вне границ территорий природного комплекса, зон охраны памятников истории и культуры г. Москвы. Прямоугольный участок площадью 1,4334га ограничен: с севера – территорией котельной ГУП «Мостеплоэнерго», с востока – красной линией застройки 1-го Нагатинского проезда, с юга - территорией склада Малого театра, с запада – территорией ОАО «ЛУКОЙЛ».
Рельеф участка развитой; максимальная разница отметок по линии С-Ю составляет 12м (с 151,63 до 139,54).
Рядом с ИПЦ предусматриваются, стоянка для машин, площадка для отдыха сотрудников . Не малое внимание уделяется озеленению рассматриваемого участка. Озеленение выполнено максимально насыщенно на территорри ИПЦ.
На листе с генпланом можно увидеть розу ветров, показывающую процентное распределение ветров и скорости ветра по румбам в январе и июле на данной территории.
Въезд-выезд автотранспорта на участок осуществляется непосредственно с 1-го Нагатинского проезда: в С-В углу – въезд на открытую гостевую автостоянку (Р=159 машино-мест), и односторонний круговой объезд вокруг комплекса с выездом в Ю-В углу; параллельно ему – въезд-выезд из 5-уровневой парковки (Р=644 машино-места).
Пешеходный доступ организован с открытой озелененной и благоустроенной площадки вдоль 1-го Нагатинского проезда и далее непосредственно в главный вход в комплекс, либо по пешеходному тротуару вдоль здания в другие входы в здание. Пешеходные и транспортные потоки на участке не пересекаются.
Главный вход в здание ориентирован на 1-й Нагатинский проезд. Загрузочные зоны промпредприятия и столовой, а также въезд-выезд на пункт мойки и уборки салона автомобилей размещены по северной границе здания.
Проектом предусмотрены мероприятия по благоустройству территории: разбивка газонов и клумб, пересадка существующих и посадка новых деревьев и кустарников, устройство малых архитектурных форм, наружного освещения территории в пределах отведенной границы участка.
Технико-экономические показатели по генеральному плану.
| Наименование | Единица измерения | Количество |
| Площадь земельного участка | га | 1,43 |
| Площадь застройки | м2 | 6721 |
| Площадьпокрытий территории, в том числе: | м2 | 5161 |
| -Площадь проездов и площадки для ТБО | м2 | 2797 |
| -Площадь автостоянок с газонной решеткой | м2 | 896 |
| -Площадь тротуаров, дорожек | м2 | 823 |
| -Площадь отмостки | м2 | 625 |
| -Площадь площадки для отдыха | м2 | 20 |
| Площадь озеленения | м2 | 2418 |
| Коэфициент застройки | 0,47 | |
| Коэфициент покрытий | 0,36 | |
| Коэфициент озеленения | 0,17 |
Объемно-планировочное решение здания
Здание представляет собой два объема высотой 13 и 9 этажей, размещенных на 5-ти этажном стилобате с одним подвальным и одним цокольным этажом. Габариты здания в плане 54,9х113,0м, этажность – 18 этажей, максимальная высотная отметка – 66,8м (±00,0=148,00).
Высота этажей, от чистого пола до низа ограждающих конструкций: 3,30м - в подвальном, 5,30 - в цокольном этаже, 2,50м - в 5-уровневом гараже, 3,20м - на остальных этажах
В подвале размещаются производственные помещения, ФОК. Главный вход ориентирован на восток и расположен на цокольном этаже. В ИПЦ имеется: пятиуровневая надземная автостоянка, административно-бытовые помещения, кафе-ресторан, эксплуатируемая кровля, помещения предназначенные для аренды с возможностью свободной планировки.
Технико-экономические показатели по объекту.
| № п/п | Наименование | Ед. изм. | Показатель |
| 1. | Площадь территории. | га | 1,4334 |
| 2. | Площадь застройки, всего: | м2 | 6721,0 |
| Общая площадь ИПК: - надземной части - цокольной части - подземной части | м2 | 84160,0 72115,0 6030,0 6015,0 | |
| 4. | Строительный объем, всего: в т.ч.: - надземной части - цокольной части - подземной части | м3 | 295985,0 238148,5 35196,5 22640,0 |
| 5. | Этажность | эт. | 1-18 |
| 6. | Верхняя отметка объекта | м | 66,80 |
| 7. | Количество стоянок индивидуального транспорта, всего: в т.ч. открытые автостоянки | м/мест. | 803 159 |
Конструктивное решение здания.
Здание решено в монолитном железобетоном каркасе с монолитными железобетонными колоннами, стенами, плитами перекрытия и лестнично-лифтовыми узлами. По оси 8-8` здание разделено температурно-усадочным швом. По температурному режиму выделяются 3 зоны: отапливаемые подвал и цокольный этажи, отапливаемые офисные, подсобные и тех. помещения с6ого по 18ый этажи и помещения в осях Д-И в стилобатной части и не отапливаемая автостоянка с 1го по 5ый этажи в осях Д-Е.
Фундаменты здания – монолитная железобетонная плита толщиной 1м. из бетона класса В25 марки W8 по водопроницаемости по бетонной подготовке толщиной 100 мм из бетона класса B7.5. Отметка подошвы фундаментной плиты -10.550.
Стены в здании запроектированы толщиной 300мм. из бетона класса В35. Наружные стены подвального и цокольного этажей приняты так же толщиной 300мм из бетона класса В35, W10 по водопроницаемости.
Внутрипролетные колонны под высотными частями здания в стилобате приняты сечением 800х800мм, крайние 700х700мм. с отм.-9,550 до +17,700. Остальные колонны в стилобатной части сечением 600х600мм. Колонны в высокой части здания в осях 1-7 с отм. +17,700 до +31,900 приняты сечением 700х700мм, с отм. +31,900 по +60,300 сечением 600х600мм. Колонны в высокой части здания в осях с 9-16 с отм. +17,700 до +46,100 приняты сечением 600х600м.
Перекрытия в здании приняты безбалочные толщиной 200мм с развитыми капителями в местах опоры на колонну. В зоне автостоянки по наклонным перекрытиям приняты прямоугольные капители толщиной 500мм, размером 3х3м. В остальных перекрытиях и покрытиях приняты капители с наклонными полками с размерами в плане 3х3м толщиной в основании 600мм.
Наружные стены в здании приняты из ячеисто-бетонных блоков плотностью D700 ГОСТ 21520-89 с поэтажной разрезкой перекрытиями.
В качестве защиты от грунтовых вод принята оклеечная гидроизоляция. Бетон фундаментной плиты и стен ниже уровня земли принят марки W8 по водопроницаемости. По швам бетонирования проложить бентонитовый шнур.
Здание оснащается внутренними системами ХГВ, канализации, отопления, вентиляции и кондиционирования воздуха, электроснабжения и освещения с питанием от существующих городских сетей.
В здании размещается:
- подвальный этаж – технические помещения, кухня столовой для сотрудников предприятия, помещения промышленного производственного назначения;
- цокольный этаж – входные группы, объединенные променадом; Ф.О.К., обеденный зал сотрудников, торговые залы, торговые и подсобные помещения предприятий мелкорозничной торговли;
- с 1-го по 5-й этажи – автостоянка на 644 машино-мест и, в этих же высотных габаритах, помещения конструкторских бюро на 4-х этажах;
- с 6-го по 18-й этажи – офисные, конструкторские, подсобные и технические помещения
1.5.1 Наружные стены здания.
Наружные стены двух типов:
Основнные по периметру самонесущие, выполнены из:
Блок из ячеистого бетона, утеплителя «Rockwool», мембраны, керамогранита.

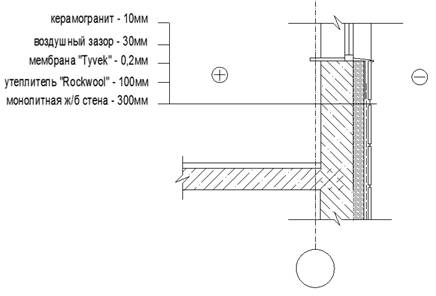

Несущие, выполнены из:
Монолитный железобетон, утеплителя «Rockwool», мембраны, керамогранита.
