ДОМАШНЯЯ КОНТРОЛЬНАЯ РАБОТА
I курс
для студентов специальности
11.02.02 «Техническое обслуживание и ремонт радиоэлектронной техники (по отраслям)», заочное отделение
Разработал
преподаватель КГБПОУ «ККРИТ»
Досаева Е.В.
Красноярск, 2017
Домашняя контрольная работа состоит из двух комплектов конструкторской документации (ККД): для блока электронного устройства и гибридной интегральной микросборки.
Блок электронного устройства студентом выбирается самостоятельно (из любого источника: журнал, интернет и т.д.), но необходимо учитывать, что на печатной плате количество элементов должно быть не менее десяти. ККД из шести листов: технической документации и чертежей. Форматы для выполнения работы выбираются в зависимости от заполнения поля чертежа. Образцы чертежей и документации представлены в приложении А.
Гибридная интегральная микросборка (ГИМС) выполняется по вариантам. Варианты заданий выбираются из пособия которое прилагается в приложении Б, образцы чертежей – приложении В. Номер варианта должен соответствовать номеру студента из списка в учебном журнале.
Задание
1. Выполнить ККД блока электронного устройства.
Необходимые чертежи:
а) схема электрическая принципиальная устройства, используя любое ПО (по выбору): изображение элементов схемы должны соответствовать ГОСТ 2.721, 2.702 и заполнить основную надпись ГОСТ 2.104 (форма 2);
б) перечень элементов к схеме электрической принципиальной (формат А4), заполнить основную надпись ГОСТ 2.104 (форма 2а);
в) чертеж печатной платы блока устройства в соответствии с ГОСТ 23751 (форматА4 или А3) с необходимыми размерами, обозначениями, техническими требованиями, таблицами (по необходимости) и заполнить основную надпись ГОСТ 2.104 (форма 2);
г) сборочный чертеж печатной платы электронного устройства (форматА4 или А3) с необходимыми размерами, обозначениями, техническими требованиями и заполнить основную надпись ГОСТ 2.104 (форма 2) ;
д) спецификация блока электронного устройства (формат А4), заполнить основную надпись ГОСТ 2.104 (форма 2а);
е) титульный лист комплекта конструкторской документации.
2. Выполнить ККД гибридной интегральной микросборки.
Чертежи микросборки:
а) схема электрическая принципиальная ГИМС, используя любое ПО (по выбору): изображение элементов схемы должны соответствовать ГОСТ 2.721, 2.702 и заполнить основную надпись ГОСТ 2.104 (форма 2);
б) перечень элементов к схеме электрической принципиальной (формат А4), заполнить основную надпись ГОСТ 2.104 (форма 2а);
в) сборочный чертеж микросборки (формат А4);
г) спецификация микросборки (формат А4).
д) чертеж резистивного или защитного слоя (формат А3);
е) чертеж топологии микросборки (формат А3);
ж) титульный лист ККД микросборки (по образцу рисунок А.1).
ПРИЛОЖЕНИЕ А
Образцы чертежей «ККД блока электронного устройства»

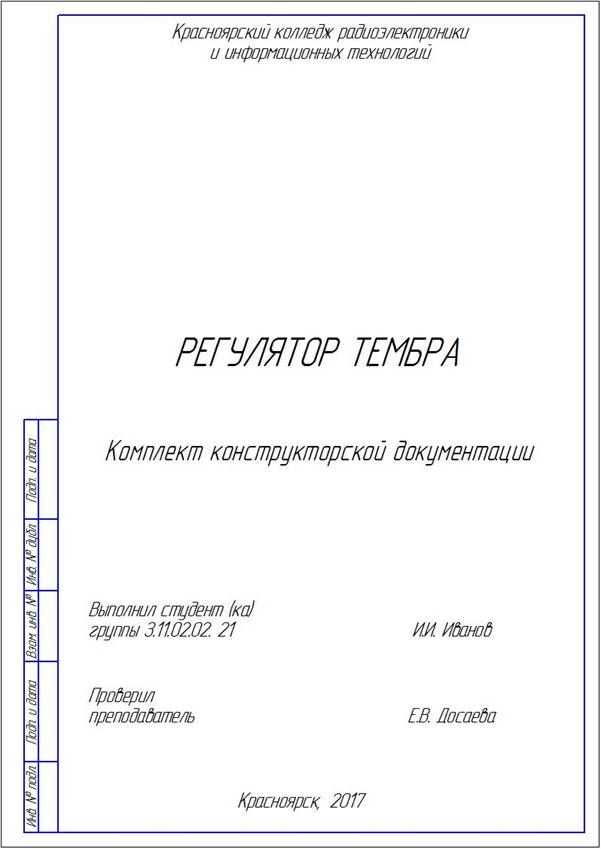

Рисунок А.1 – Титульный лист ККД

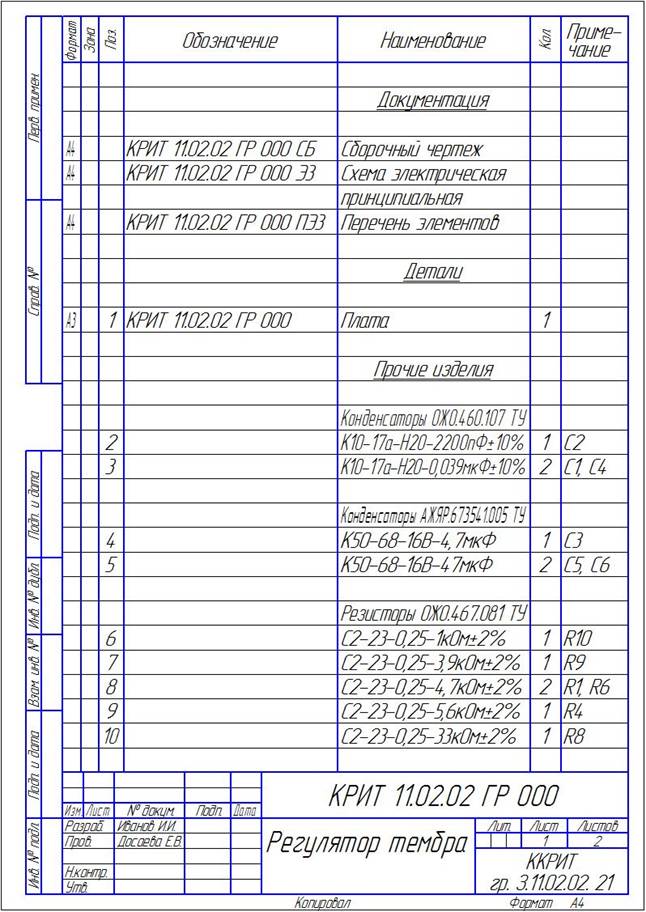

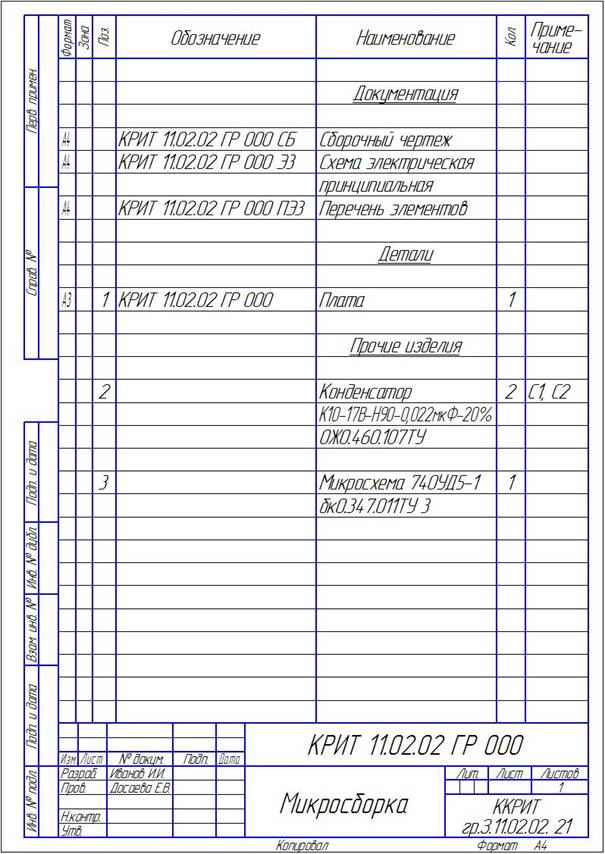

Рисунок А.2 – Лист спецификации ККД

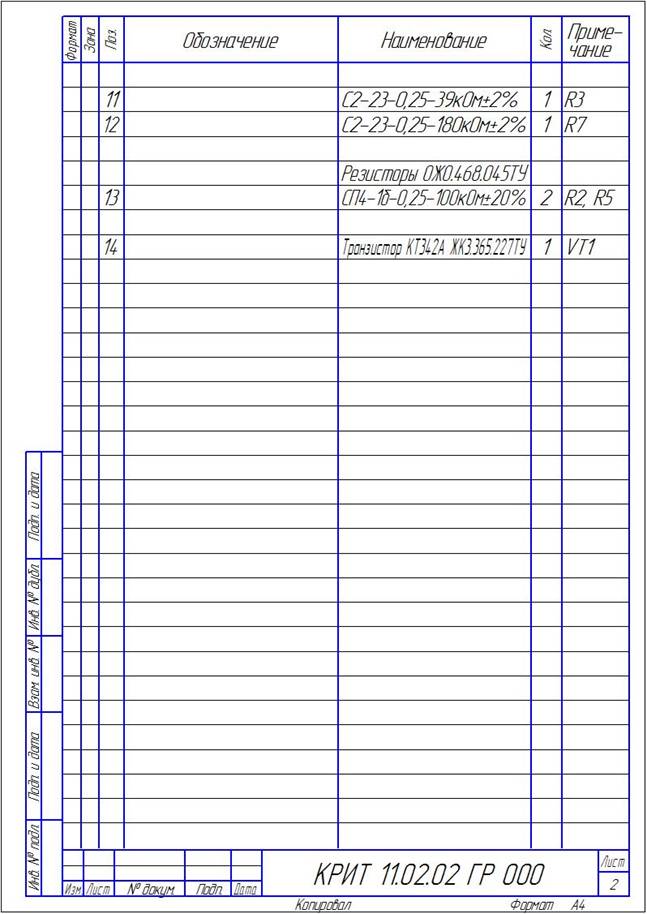

Рисунок А.3 – Лист продолжения спецификации ККД

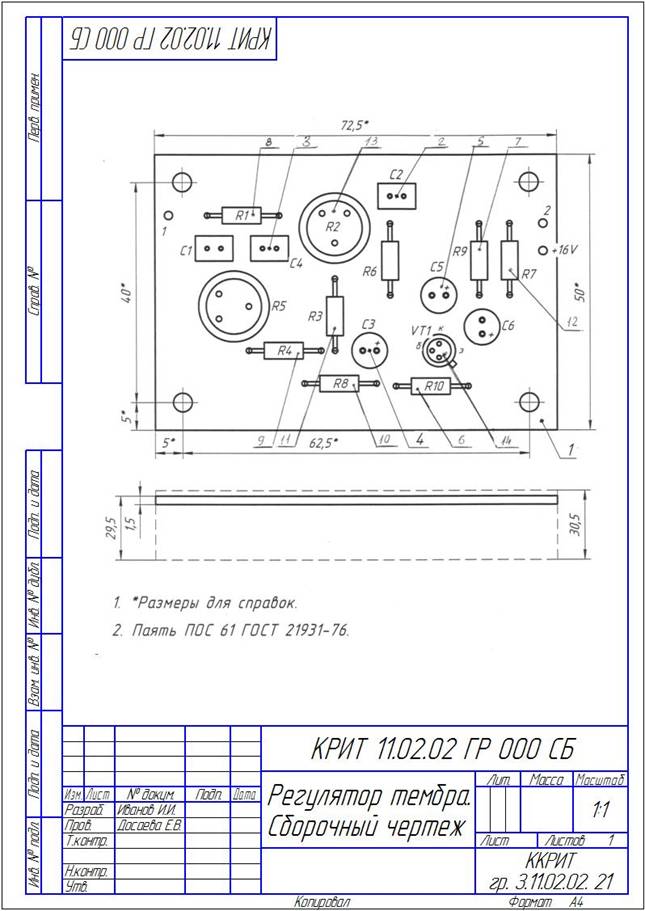

Рисунок А.4 – Сборочный чертеж блока электронного устройства

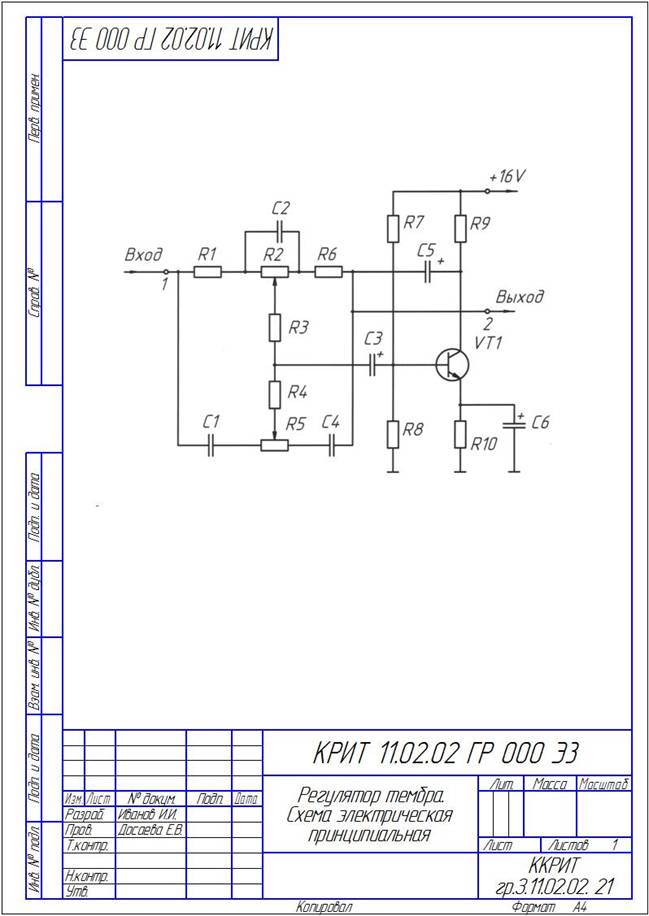

Рисунок А.5 – Чертеж схемы блока электронного устройства

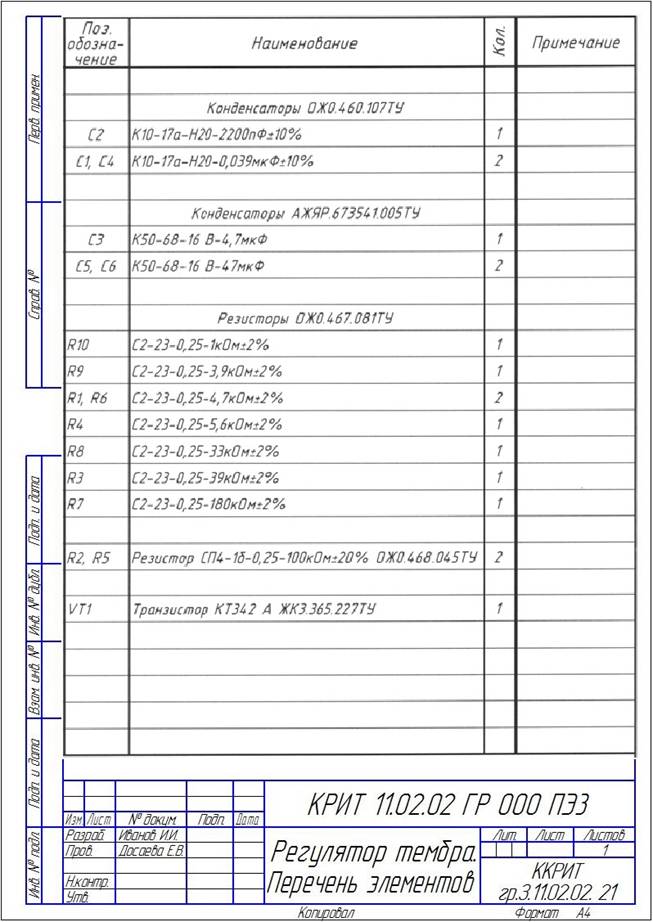

Рисунок А.6 – Лист перечня элементов к схеме

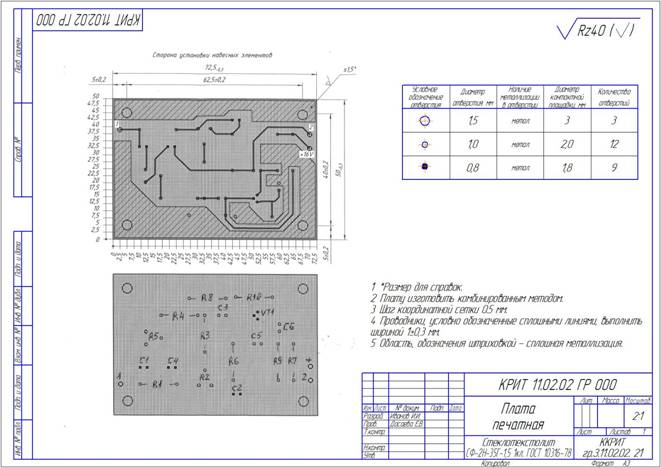

Рисунок А.7 – Чертеж печатной платы блока (формат А3).
ПРИЛОЖЕНИЕ Б

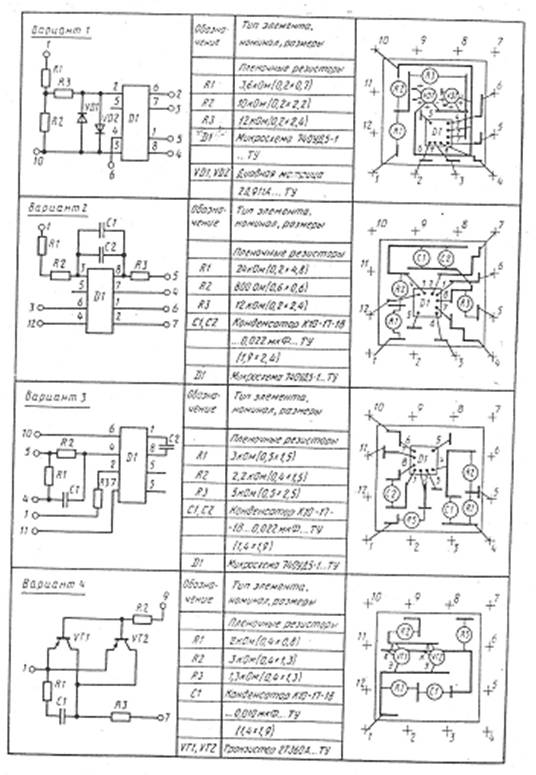

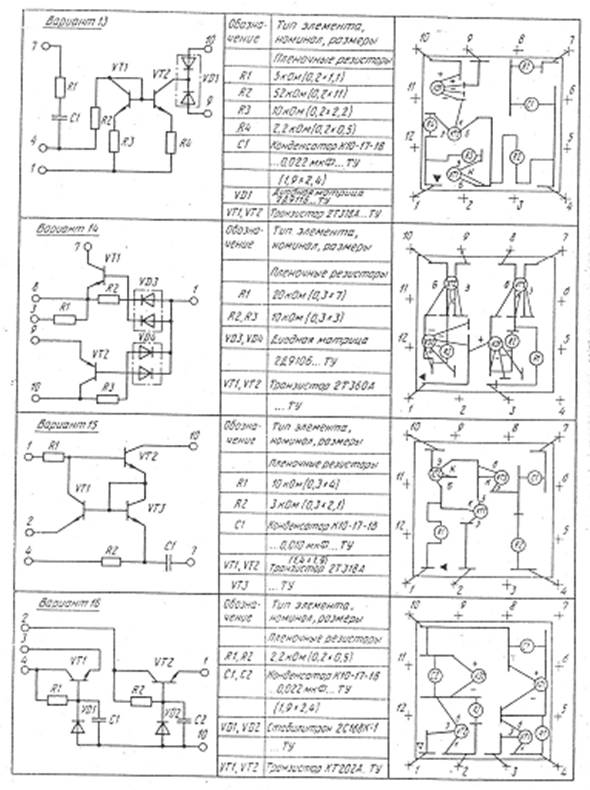

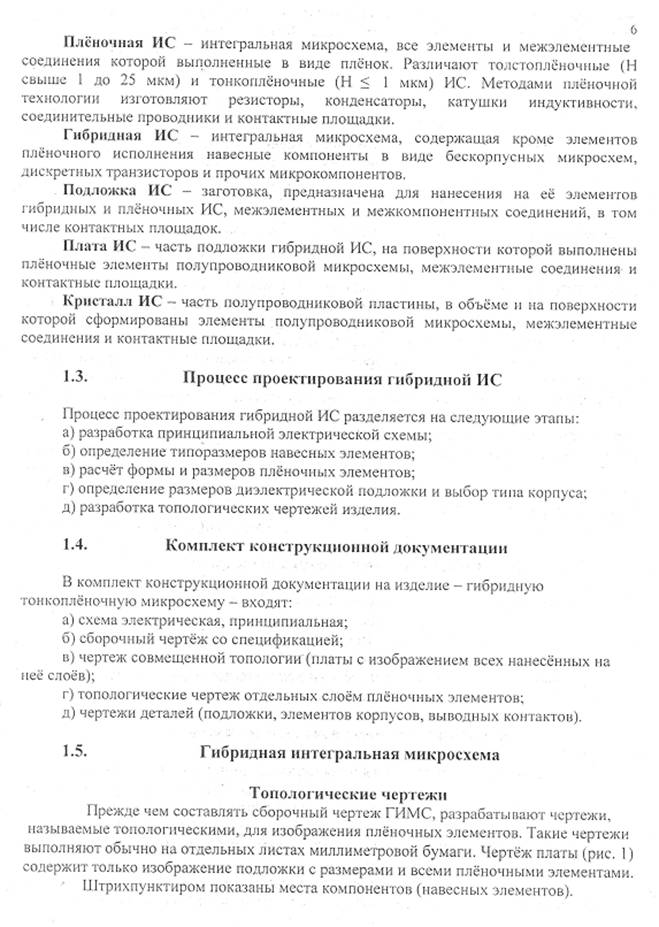

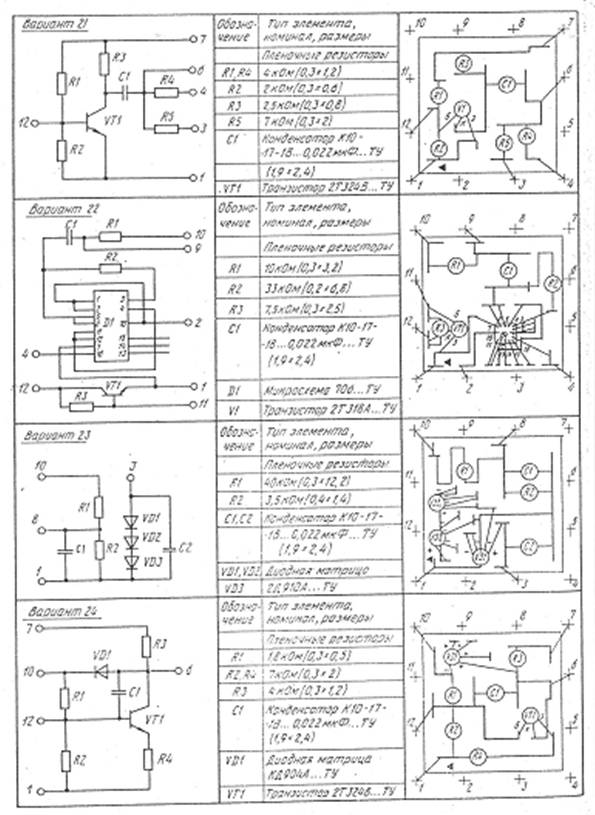

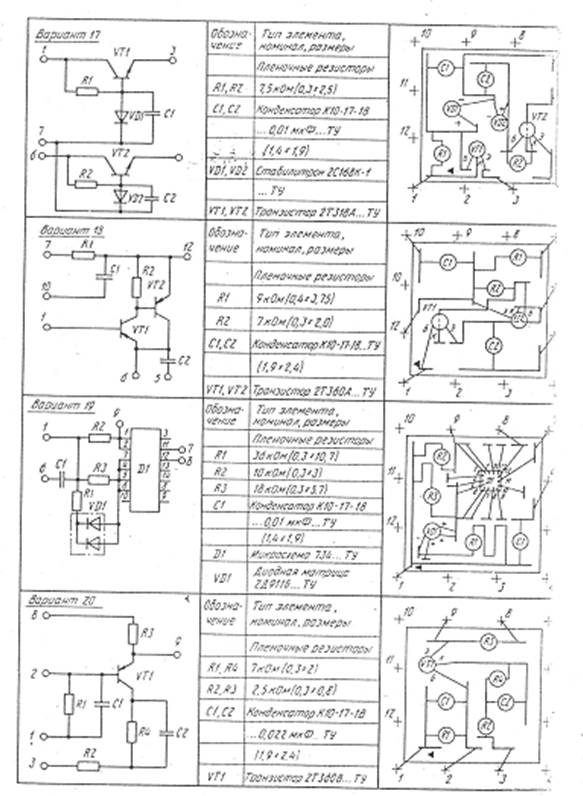

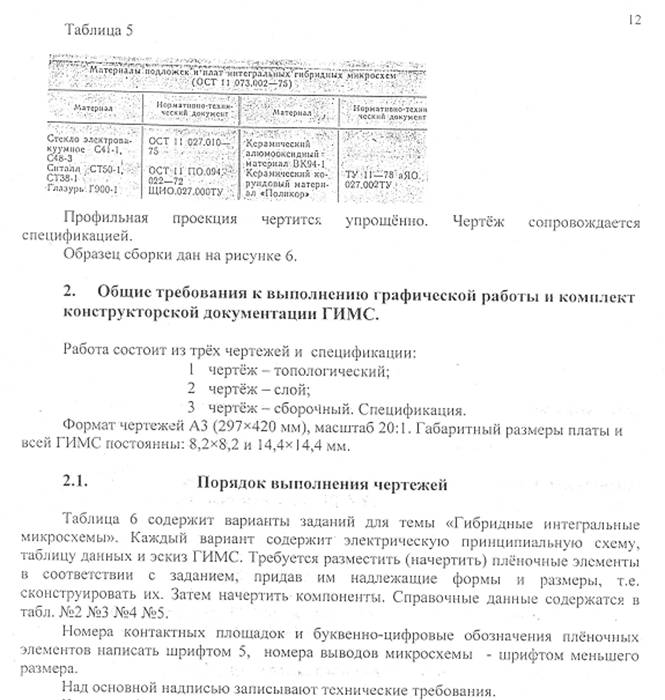

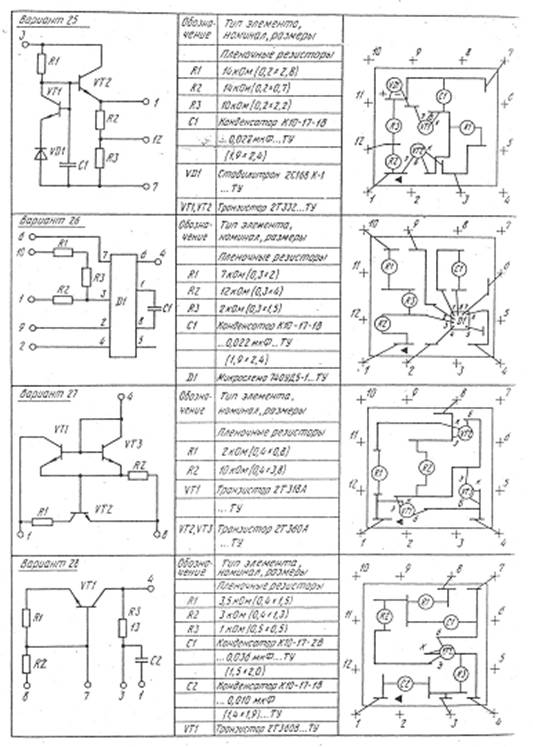

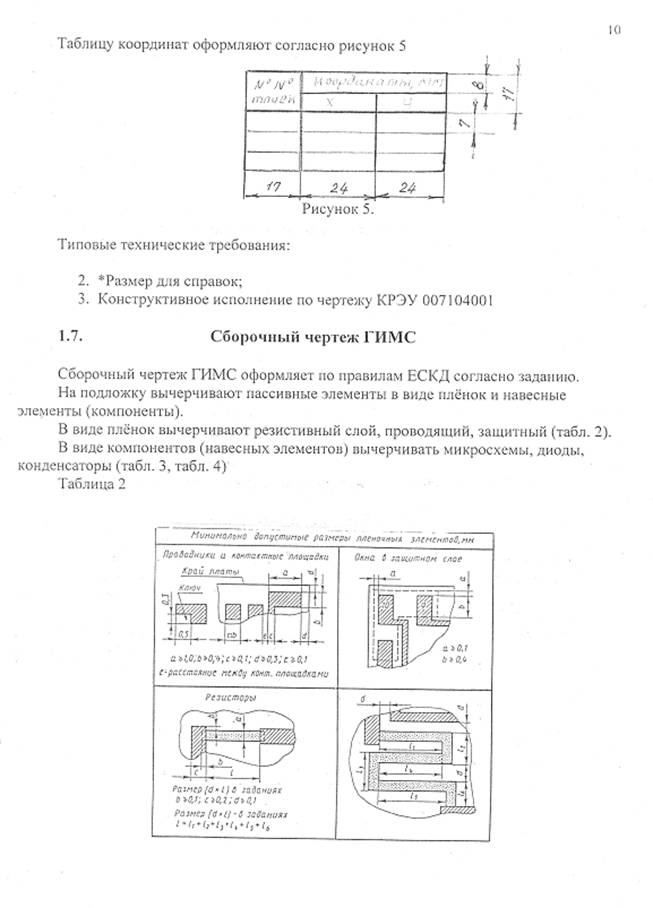

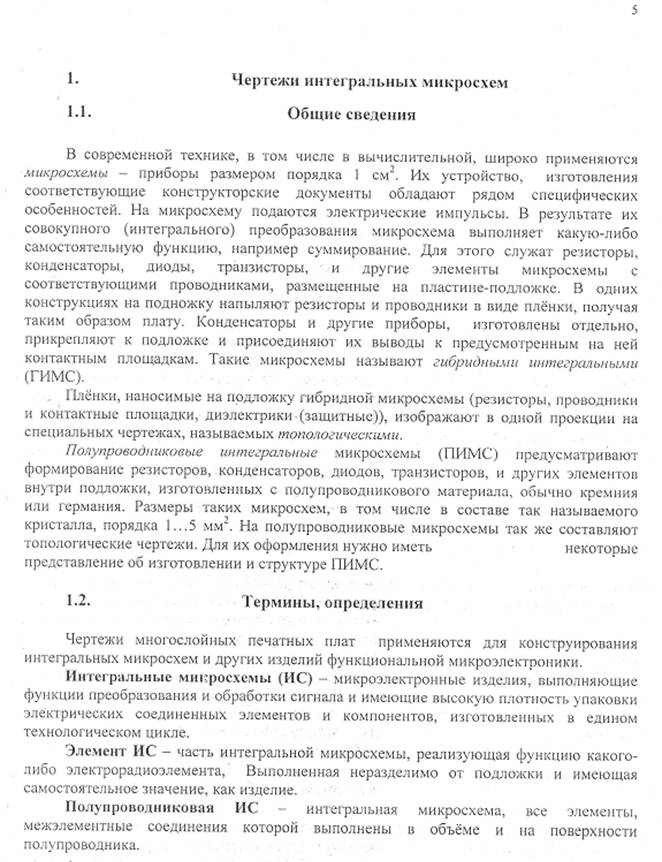

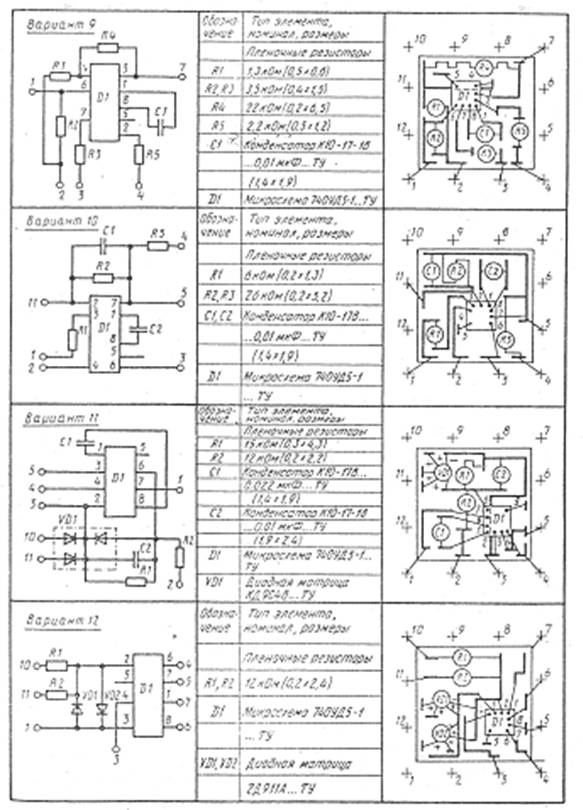

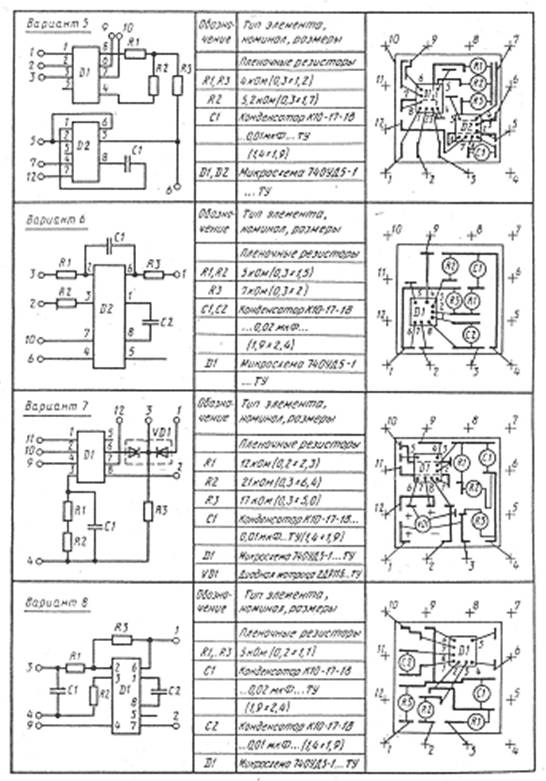

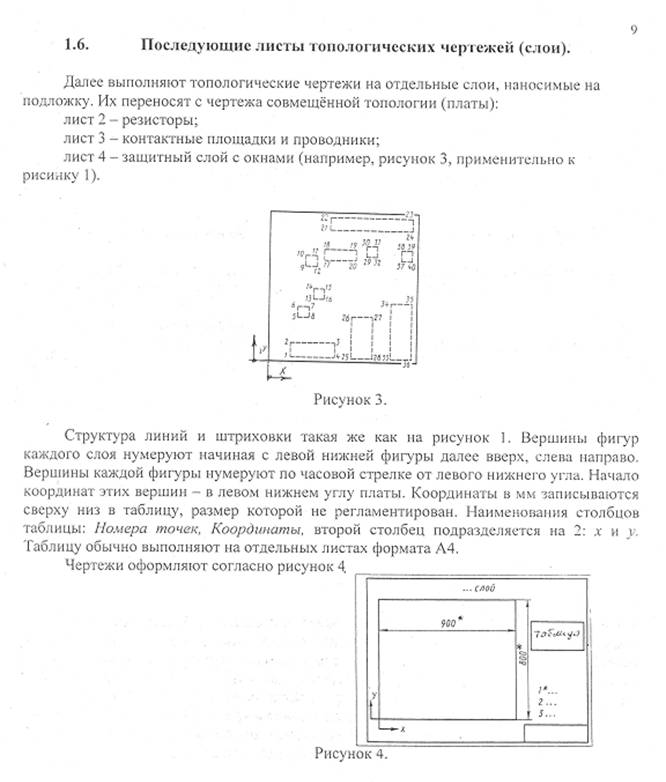

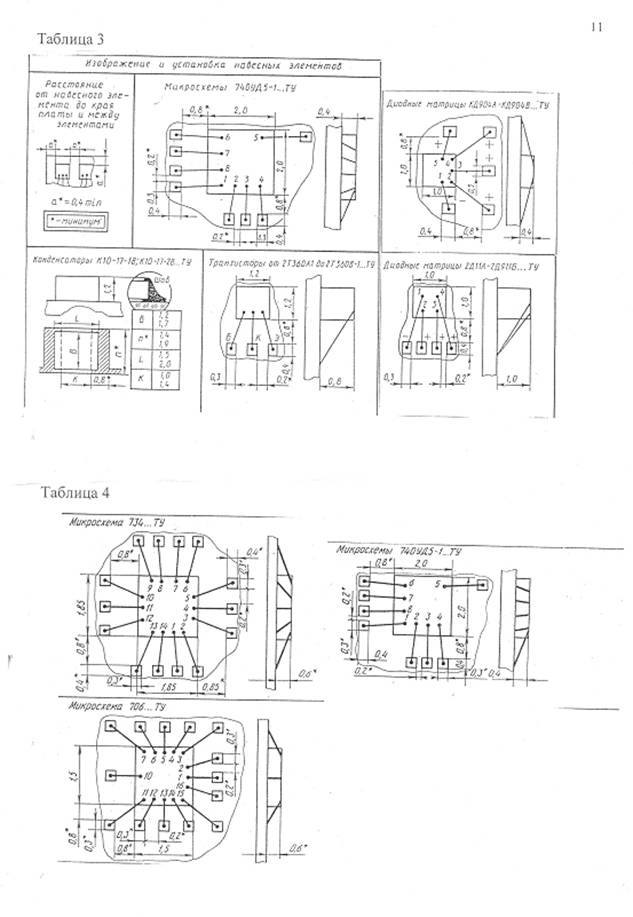

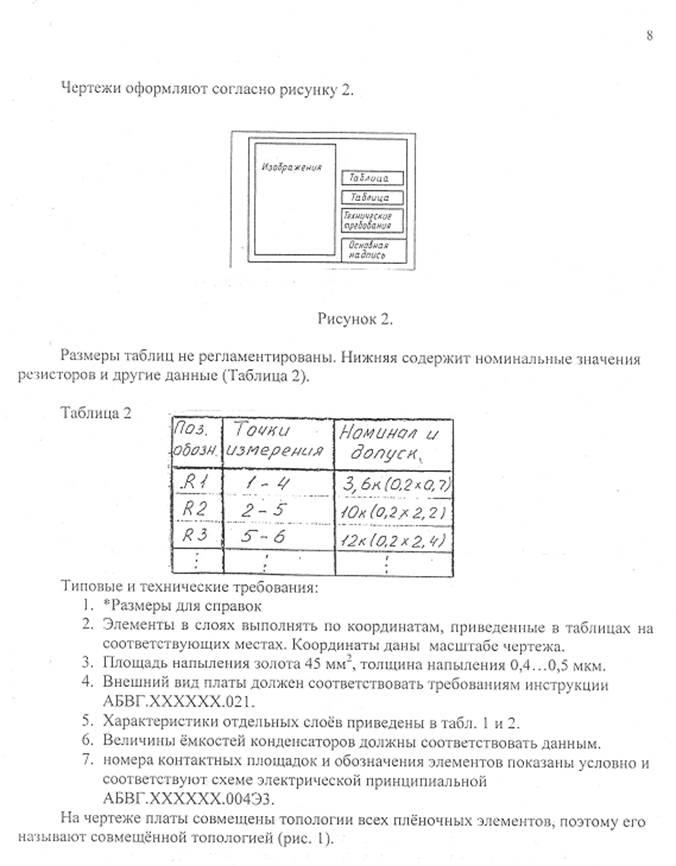

Пособие для выполнения чертежей гибридной интегральной микросборки.
ПРИЛОЖЕНИЕ В
Образцы чертежей гибридной интегральной микросборки.
Рисунок В.1 – Лист спецификации ГИМС

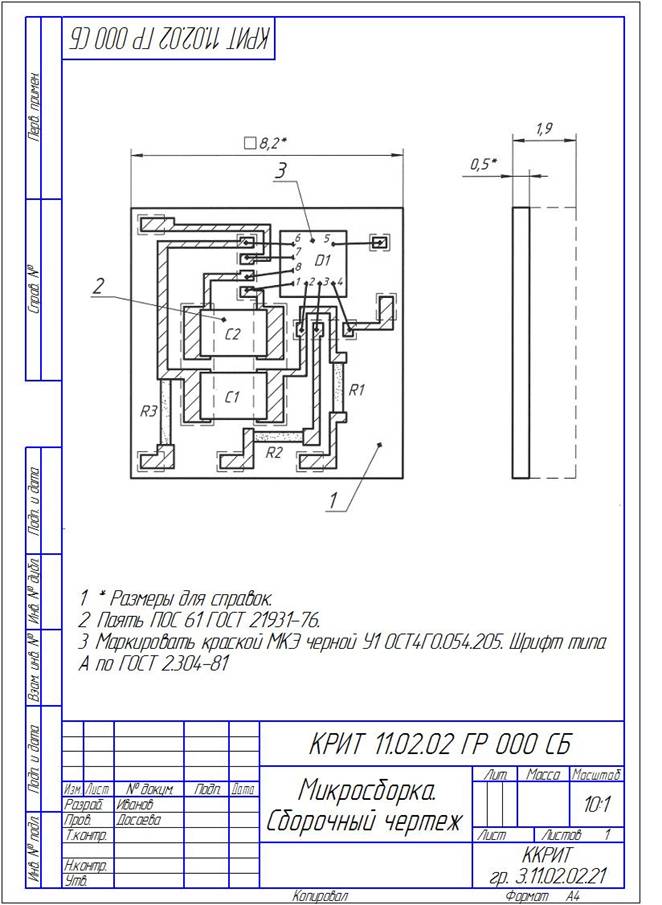

Рисунок В.2 – Сборочный чертеж ГИМС

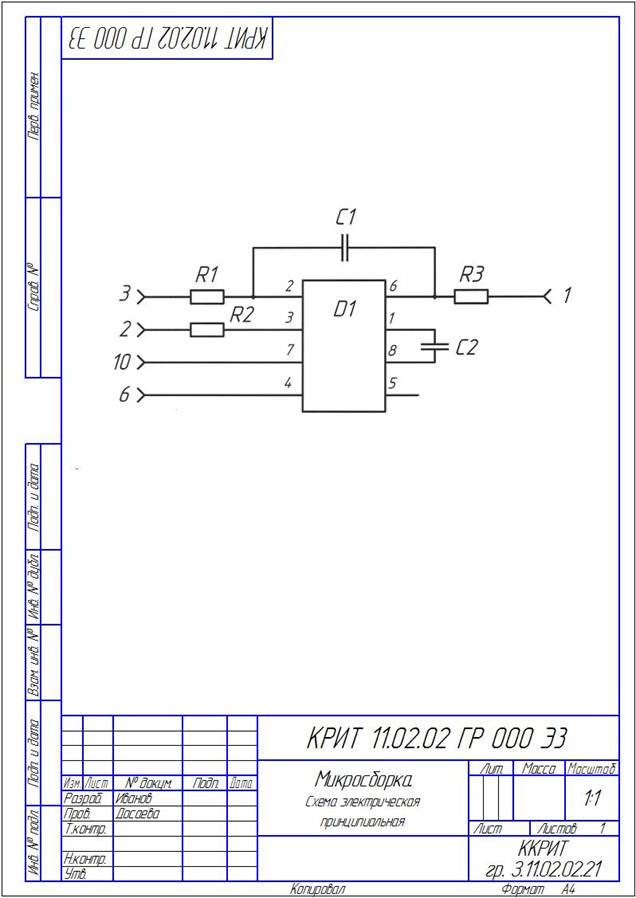

Рисунок В.3 – Чертеж электрической принципиальной схемы ГИМС

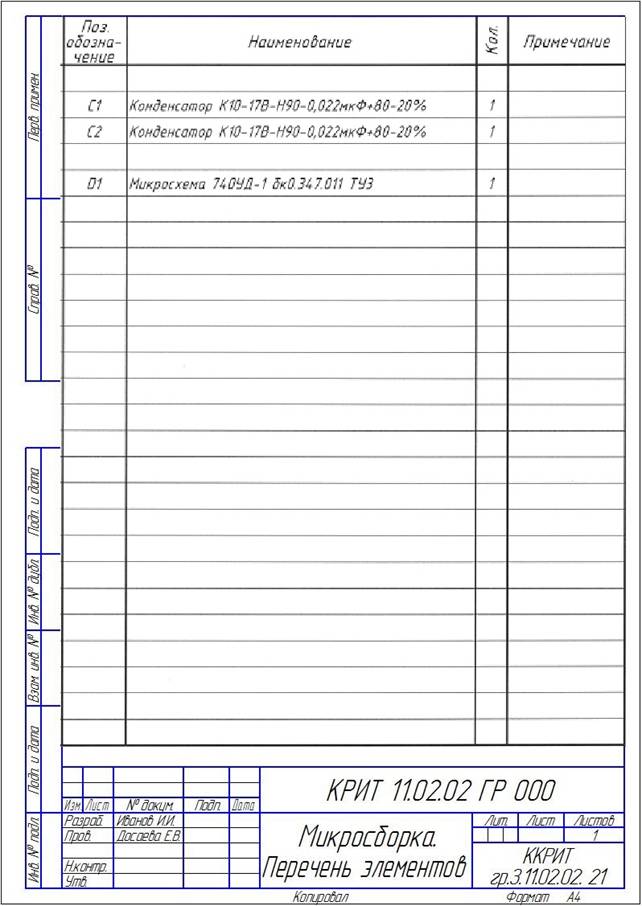

Рисунок В.4 – Лист перечня элементов к схеме ГИМС

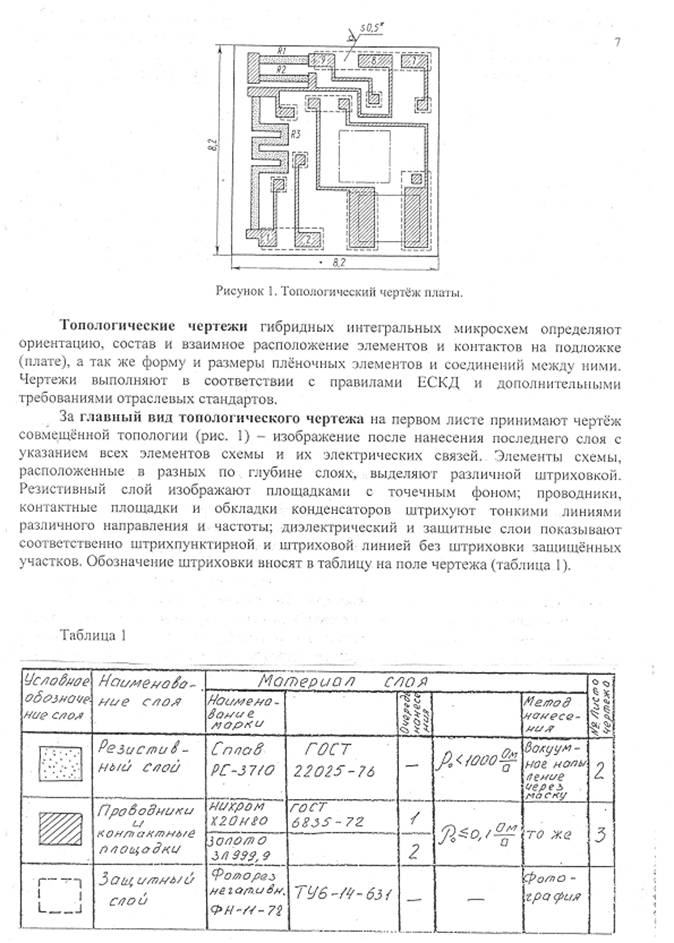

Рисунок В.5 – Чертеж топологии ГИМС

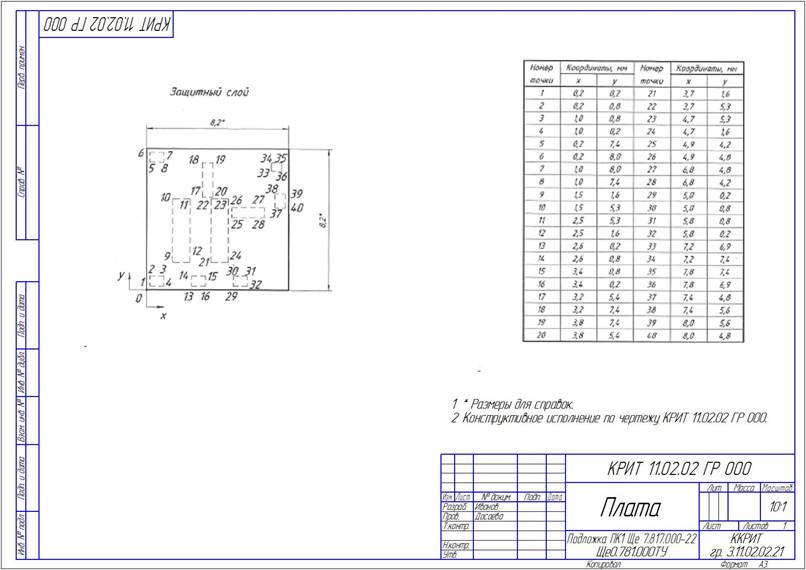

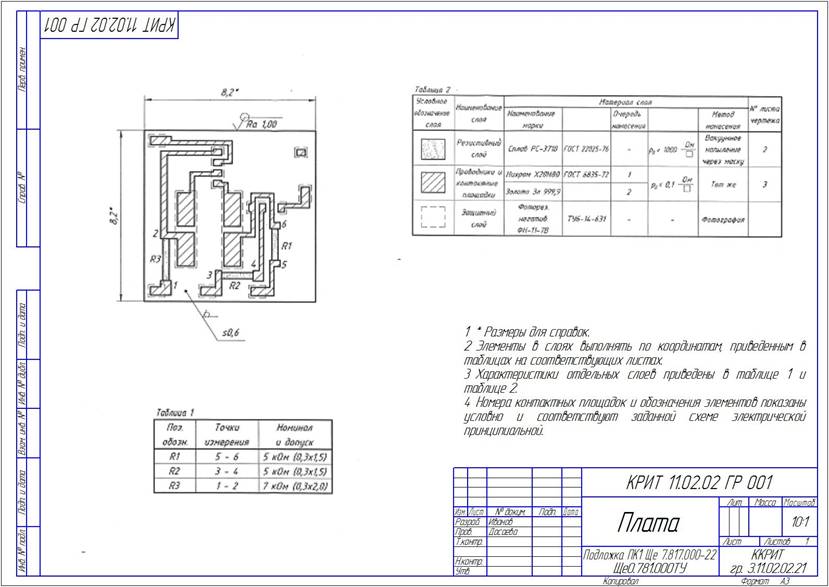

Рисунок В.6 – Чертеж защитного слоя ГИМС
