Основным рабочим органом водоподъемников этого типа является шнек, представляющий собой вал с навитой на него спиралью (рис. 24). Как правило, шнек выполняют с трехзаходной спиралью, что обеспечивает подачу воды и равнопроточность шнека при любом угле поворота. Шнек, установленный наклонно, вращается в лотке, выполняемом обычно из бетона. Линейная скорость кромок шнека 2-5 м/с соответствует частоте вращения 20-100 мин-1 в зависимости от диаметра шнека. Для получения такой частоты вращения приводной электродвигатель соединяют с валом шнека через редуктор или через клиноременную передачу.
Угол наклона шнека принимают 25-30°, что при обычной длине шнека
10-15 м обеспечивает высоту подъема 5—8 м. Чем больше подача подъемника, тем больше должно быть поперечное сечение шнека, а это увеличивает его жесткость. Поэтому при большей подаче можно принимать большую длину шнека, увеличивая тем самым высоту подъема.

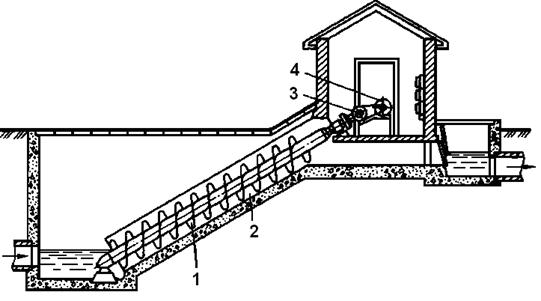

Рисунок 24 - Шнековый насос
1 - шнек; 2 - лоток; 3 – передача;4 - электродвигатель
Подача шнековых насосов колеблется от 15 до 5000 л/с при высоте подъема 6-8 м. Эти насосы весьма эффективны при перекачивании сточных вод и осадка на небольшую высоту (5-8 м).
Средний КПД шнекового насоса составляет около 0,7-0,75 и остается практически постоянным в большом диапазоне изменения подачи.
