5.1. Основная теорема и основной закон зацепления

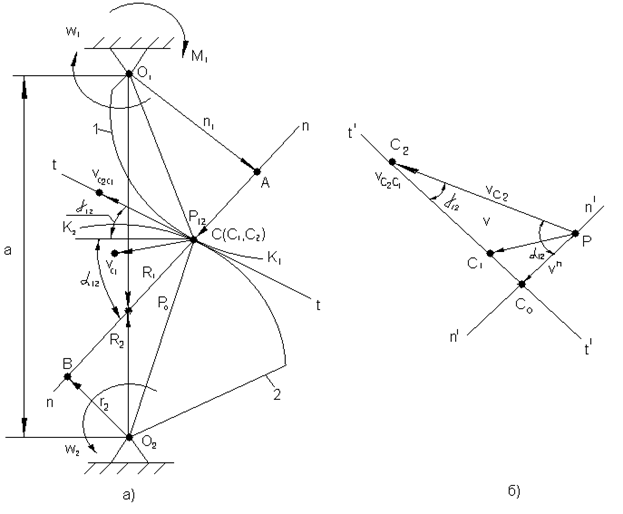

Рис. 5.1. К определению форм профиля двух взаимоогибаемых кривых: а - схема механизма с высшей парой; б – план скоростей.
Пусть передача вращения между двумя осями
и
(рис. 5.1,а) с угловыми скоростями
и
осуществляется посредством двух взаимоогибаемых кривых
и
, принадлежащих звеньям 1 и 2. Проведём в точке соприкосновения C кривых и нормаль n – n и касательную t – t к этим кривым.
Скорости
и
точек
и
принадлежащим звеньям 1 и 2, связаны условием
План скоростей механизма, построенный по этому уравнению, показан на рис. 5.1,б
Из точек и (рис.5.1,а) опускаем на нормаль n-n перпендикуляры
и
, а из полюса плана скоростей (рис. 5.1,б)- перпендикуляр
на направлении
.
Отрезок ( ) представляет собой нормальную составляющую
векторов скоростей и .
Из подобия
и
и
и
имеем
и
(5.1)
Отрезки (
),(
), (
) представляют собой соответственно скорости , и . Тогда соотношения (9.1) могут быть представлены так:
и
,
или
и
.
Заменяя и их значениями, равными
и
, откуда
(5.2)
Следовательно, передаточная функция
равна
(5.3)
Продолжим нормаль n-n до пересечения в точке
c отрезком
. Тогда из подобия
и
имеем
,
и формула (5.3) принимает окончательный вид:
(5.4)
