ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ
ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ «МИСиС»
|
ИНСТИТУТ ЭКОТЕХНОЛОГИЙ И ИНЖИНИРИНГА
КАФЕДРА ИНЖИНИРИНГА ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ
СПЕЦИАЛЬНОСТЬ_____151000_______ ГРУППА____ММО-13-4_________
ДОМАШНЕЕ ЗАДАНИЕ №2
по курсу: «Информационные технологии в инжиниринге технологических машин
и оборудования».
Тема : «Проектирование клиноременной передачи в Autodesk Inventor»______________
___________________________________________________________________________
___________________________________________________________________________
__________________________________________________________________________
Магистрант: Шерстнев В.В._________________________________________________
Руководитель проекта: Проф. Горбатюк С.М._________________________________
Оценка выполнения домашнего задания ___________________________
Москва 2014/2015 учебный год
Генератор компонентов клиновых ремней
Таблица 1 – Исходные данные
| Мощность, кВт | Скорость, об/мин | U1 |
| 4,0 | 2,0 |

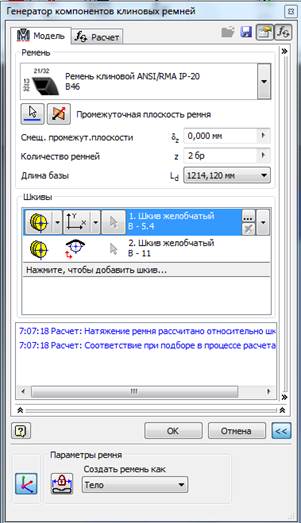

В графической среде программы Autodesk Inventor, после запуска генератора компонентов клиновых ремней, вводим исходные данные и производим расчет.
Расчет в автоматическом режиме предлагает применить минимум 5 ремней для ремня ANSI/RMA IP – 20 А 35, что недопустимо для нашего электродвигателя, т.к. ширина малого шкива при этом будет равна 82 мм., а длина вала нашего электродвигателя равна 60 мм.
Возьмем следующий ремень ANSI/RMA IP – 20 В 46. Программа предлагает использовать 2 ремня, при этом ширина малого шкива будет равна 45 мм., что удовлетворяет условиям нашего электродвигателя.
Параметры большого и малого шкива представлены на рисунке 1.
Результаты расчета представлены на рисунке 2 и в таблице 2.

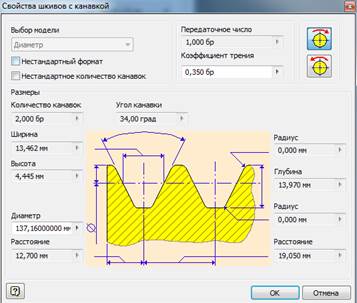

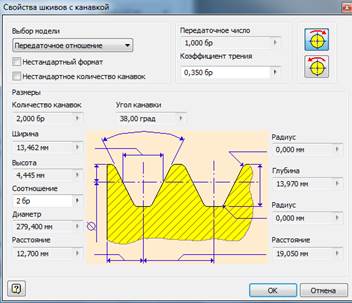

Рисунок 1 – Параметры большого (справа) и малого (слева) шкивов
Таблица 2 – Результаты расчета ременной передачи
| 1-й шкив | 2-й шкив | ||||||
| Мощность кВт | Скорость об/мин | Момент, Нм | Диаметр мм | Мощность кВт | Скорость об/мин | Момент Нм | Диаметр, мм |
| 4,0 | 25,5 | 2,14 | 48,4 |

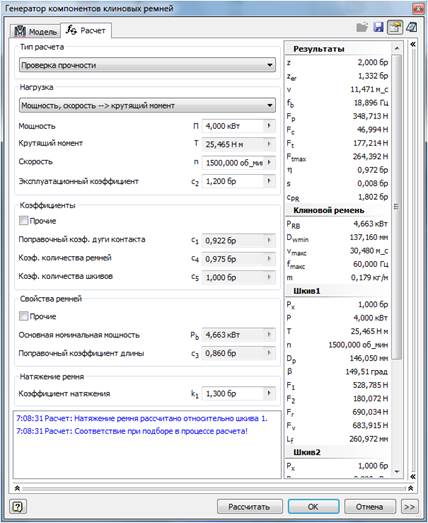

Рисунок 2 – Результаты расчета ременной передачи
