Вычисляем ординаты эпюр природного давления
и вспомогательной эпюры
, необходимой для определения глубины расположения нижней границы сжимаемой толщи грунта (рисунок 2.5):
- на поверхности земли (отметка DL):
- на уровне подошвы фундамента:
- на контакте 1 и 2 слоёв:
- на контакте 2 и 3 слоёв:
- на нижней границе разреза:
Полученные значения ординат эпюры природного давления
и вспомогательной эпюры вынесены на расчетной схеме (рисунок 2.5).
Определяем дополнительное давление под подошвой фундамента:
Разбиваем основание под подошвой фундамента на элементарные слои следующим образом:
- толщину элементарного слоя принимаем в пределах 0,2…0,4 ширины фундамента, но не более 1м;
- физико-механические свойства грунта в пределах элементарного слоя не должны изменяться, т.е. границы элементарных слоёв должны совпадать с границами инженерно-геологических элементов и уровнем подземных вод.
Ординаты эпюры дополнительного давления
определяем по формуле:
(2.19)
где
– коэффициент, принимаемый по таблице 5.10 [];
Результаты расчета приведены в таблице 2.1.
Таблица 2.1 - Расчёт ординат эпюры дополнительного давления
| N ИГЭ | z, м | z=2×z/b | a | szp, кПа | szp,i, кПа |
| 0,00 | 0,00 | 1,000 | 249,44 | 234,47 | |
| 0,635 | 0,71 | 0,880 | 219,51 | 186,21 | |
| 1,27 | 1,41 | 0,613 | 152,91 | 130,71 | |
| 1,77 | 1,97 | 0,435 | 108,51 | 93,79 | |
| 2,27 | 2,52 | 0,317 | 79,07 | 68,85 | |
| 2,77 | 3,08 | 0,235 | 58,62 | 51,76 | |
| 3,27 | 3,63 | 0,180 | 44,90 | 40,16 | |
| 3,77 | 4,19 | 0,142 | 35,42 | 31,93 | |
| 4,27 | 4,74 | 0,114 | 28,44 | 25,82 | |
| 4,77 | 5,30 | 0,093 | 23,20 | 21,33 | |
| 5,27 | 5,86 | 0,078 | 19,46 | 17,96 | |
| 5,77 | 6,41 | 0,066 | 16,46 | 15,09 | |
| 6,27 | 6,97 | 0,055 | 13,72 | 12,85 | |
| 6,77 | 7,52 | 0,048 | 11,97 | 11,22 | |
| 7,27 | 8,08 | 0,042 | 10,48 | - |
Полученные значения ординат эпюры наносим на расчётную схему.
В точке пересечения эпюры дополнительных давлений со вспомогательной эпюрой находим нижнюю границу сжимаемой толщи:
Определяем осадку каждого слоя грунта основания по формуле (2.20), что удобнее делать для каждого ИГЭ в отдельности:
(2.20)
где
– среднее значение дополнительного вертикального нормального напряжения в
том слое грунта, равное полусумме указанных напряжений на верхней (
) и нижней (
) границах слоя по вертикали, проходящей через центр подошвы фундамента. МПа;
- толщина i-го слоя грунта, м;
- модуль деформации i-го слоя грунта, МПа;
n - число слоев, на которое разбита сжимаемая толща основания.
Считаем осадку только в границах сжимаемой толщи.
Осадка ИГЭ №1:
Осадка ИГЭ №2:
Осадка ИГЭ №3 до границы сжимаемой толщи:
Полная осадка фундамента:
Следовательно, требования II группы предельных состояний считаются выполненными.

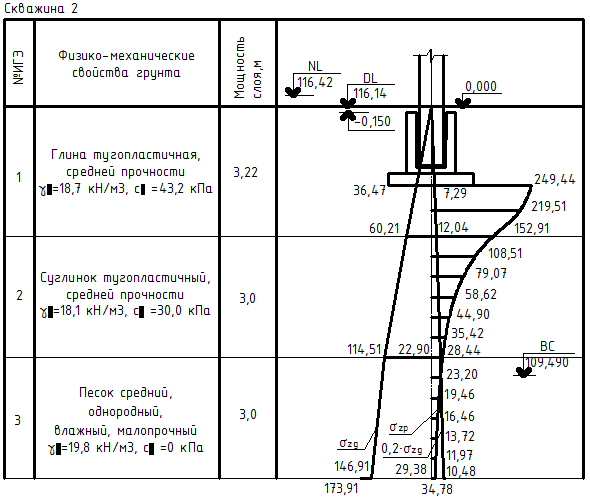

Рисунок 2.5 – Расчетная схема определения осадки основания
