Полей допусков валов и отверстий
Рис. 4.3. Основные отклонения для образования
В машиностроении существует понятие сборочная единица, которая определяется как изделие, собранное из отдельных деталей. Поверхности, по которым происходит соединение деталей, называют сопрягаемые. Остальные поверхности называют несопрягаемыми или свободными.
Посадка двух деталей определяется как частный случай соединения, в котором поверхность одной детали является наружной поверхностью, а поверхность другой – внутренней.

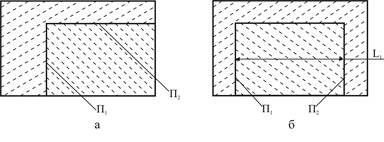

На рис 3.8.3 показаны соединения двух деталей, первое из которых не образует посадку, а второе образует. Кроме этого в соединении, образующем посадку номинальный размер L должен быть одинаков.
Форма сопрягаемых поверхностей П1 и П2 может быть различной. Например, плоской, как на рисунке, цилиндрической, резьбовой. Поэтому все наружные, охватываемые поверхности называют валом, а внутренние охватывающие – отверстием.
Вал – термин для обозначения наружных поверхностей деталей. Отверстие – термин для обозначения внутренних поверхностей деталей.
Таким образом, в соединении, образующем посадку, одна поверхность является валом, а другая отверстием.
Рис 4.4. Соединения двух деталей:
