Червячные редукторы применяют для передачи движения между валами, оси которых перекрещиваются.
По относительному положению червяка и червячного колеса различают три основные схемы червячных редукторов: с нижним, верхним и боковым расположением червяка (рис. 2.14 — 2.16).

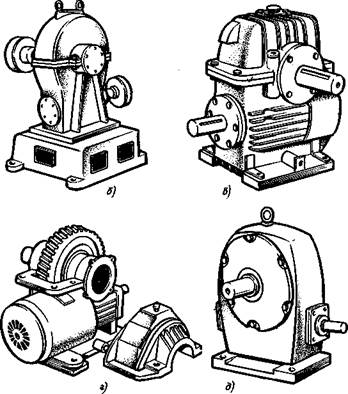

Искусственный обдув ребристых корпусов обеспечивает более благоприятный тепловой режим работы редуктора (рис. 2.14, в и г).
Выход вала колеса редуктора с боковым расположением червяка в зависимости от назначения и компоновки привода может быть сделан вверх (рис. 2.16, а) или вниз (рис. 2.16, б и в).
При нижнем расположении червяка условия смазывания зацепления лучше, при верхнем хуже, но меньше вероятность попадания в зацепление металлических частиц — продуктов износа.
Выбор схемы редуктора обычно обусловлен удобством компоновки привода в целом: при окружных скоростях червяка до 4 —6 м/с предпочтительно нижнее расположение червяка; при больших скоростях возрастают потери на перемешивание масла, и в этом случае следует располагать червяк над колесом. В редукторах с верхним расположением червяка при включении движение
|

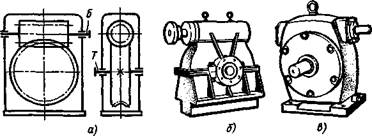

Рис. 2.15. Червячный редуктор с верхним расположением червяка:
а – кинематическая схема: б — общий вид редуктора с разьемным корпусом;
в — общий вид редуктора с неразъемным корпусом
обычно начинается при недостаточной смазке (за время остановки при редких включениях масло успевает стечь с зубьев колеса).
Передаточные числа червячных редукторов обычно колеблются в пределах и = 8 ¸ 80 (см. ГОСТ 2144-76).
Так как КПД червячных редукторов невысок, то для передачи больших
мощностей и в установках, работающих непрерывно, проектировать их нецелесообразно. Практически червячные редукторы применяют для передачи мощности, как правило, до 45 кВт и в виде исключения до 150 кВт.

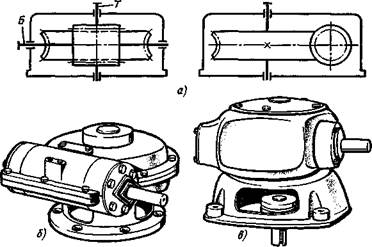

Рис. 2.16. Червячный редуктор с вертикальным валом червячного колеса:
а - кинематическая схема; б - общий вид редуктора с разъемным корпусом;
в -общий вид редуктора с неразъемным корпусом
