Заменить источник постоянного входного напряжения на источник синусоидального напряжения. Для этого нужно выделить источник входного постоянного напряжения один раз щелкнув на нем левой кнопкой мыши, нажать кнопку Delete на клавиатуре. Изображение источника исчезнет. На его месте разместить источник VSIN.
Установить параметры источника VSIN (для этого два раза щелкните по нему левой кнопкой мыши).
VOFF = 0 – постоянная составляющая
VAMPL – амплитуда. Должна быть такой, чтобы увидеть эффекты ограничения, т.е. больше чем максимальный по модулю порог ограничения (для данных схем в 3 раза больший).
FREQ – частота, несколько килогерц.

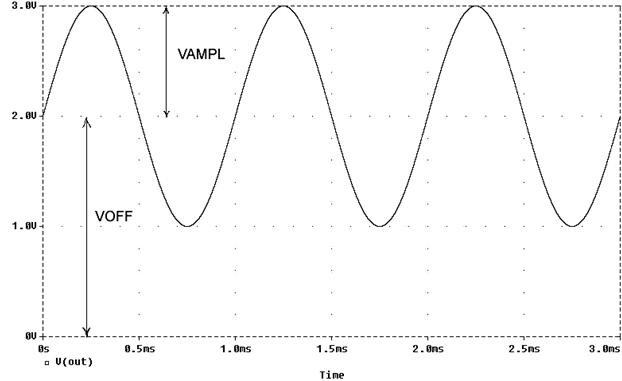

Рис.33. Сигнал источника VSIN
Отменить задание анализа по постоянному току. Для этого в окне установки анализов (Analysis → setup) снять галку Enabled около кнопки DC Sweep.
Установить анализ временных характеристик согласно параграфу 1.2.2. (стр.17 – 22) настоящего пособия. При этом необходимо только задать конечное время анализа (Final time). Конечное время установить таким, чтобы было видно несколько периодов сигнала (т.е. равное нескольким периодам входного синусоидального сигнала).
Запустить анализ и просмотреть сигнал на выходе схемы (out) и в средней точке (mid). В отчете нарисовать полученные графики и объяснить их вид.
Указания по оформлению отчета по работе
Отчет должен содержать:
1. Схему диодного ограничителя;
2. Результаты анализа по постоянному току. Графики и выводы по графикам.
3. Результаты временного анализа. Графики и выводы по графикам.
Варианты заданий

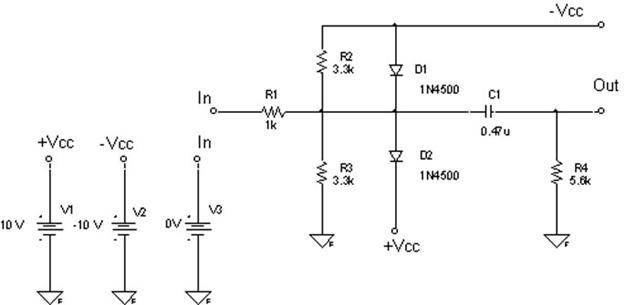

Вариант 1
|

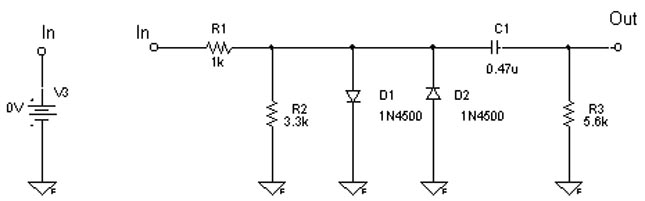

Вариант 2
|

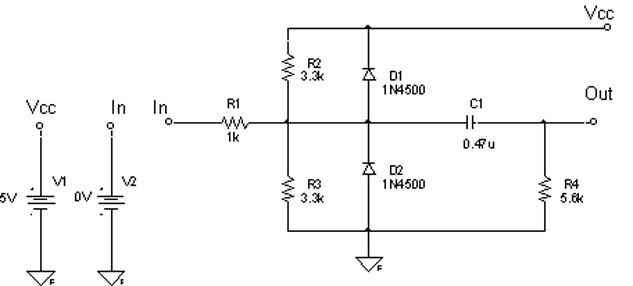

Вариант 3
|

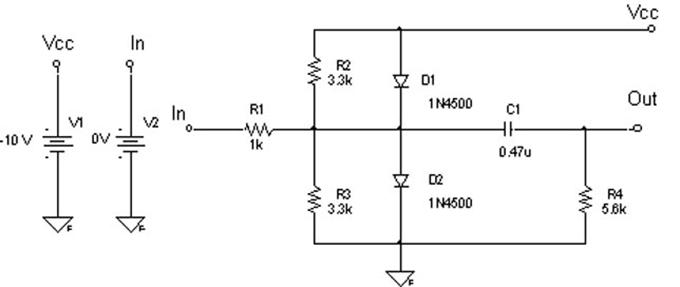

Вариант 4
|
Рис.34. Варианты схем диодных ограничителей
Контрольные вопросы
1. Какие программы входят в пакет программ PSpice? Каковы их функции?
2. Что позволяет рассчитать анализ по постоянному току?
3. Каковы основные требования для запуска анализа по постоянному току?
4. Как установить задание для анализа по постоянному току?
5. Что позволяет рассчитать временной анализ?
6. Каковы основные требования для запуска временного анализа?
7. Как установить задание для временного анализа?
8. Каковы основные этапы работы с программой Schematics?
9. Объясните принцип работы диодного ограничителя.
10. Поясните график зависимости постоянного напряжения диодного ограничителя от изменения постоянного напряжения на входе.
