Движение режущих кромок инструмента в общем случае состоит из трех независимых движений:
– движение резания, которое может быть прямолинейно-поступательным или вращательным относительно основания инструмента. Поверхность, образуемая режущими кромками инструмента при движении резания, называется производящей поверхностью;
– движение огибания, которое совершается относительно обрабатываемой заготовки. При этом движении боковая поверхность зуба получается как огибающая положений производящей поверхности;
– движение подачи, которое состоит в постепенном приближении инструмента к заготовке с целью уменьшения силы резания.
Различают два способа образования сопряженных поверхностей: способ копирования и способ огибания. При способе копирования движение огибания отсутствует и боковая поверхность зуба получается как копия производящей поверхности.
При способе огибания заготовке и режущему инструменту, имеющему зубчатую форму (червячная фреза, гребенка, долбяк), сообщают на станке движения относительно друг друга, воспроизводящие процесс зацепления. Такое движение называется станочным.
Если производящую поверхность рассечь плоскостью, перпендикулярной оси нарезаемого колеса, то в сечении получим исходный производящий контур (ИПК) в виде зубчатой рейки. Поэтому станочное зацепление представляет собой зацепление ИПК с профилем зуба нарезаемого колеса. Геометрия зубьев нарезаемого колеса определяется параметрами ИПК реечного инструмента и его расположением по отношению к колесу.

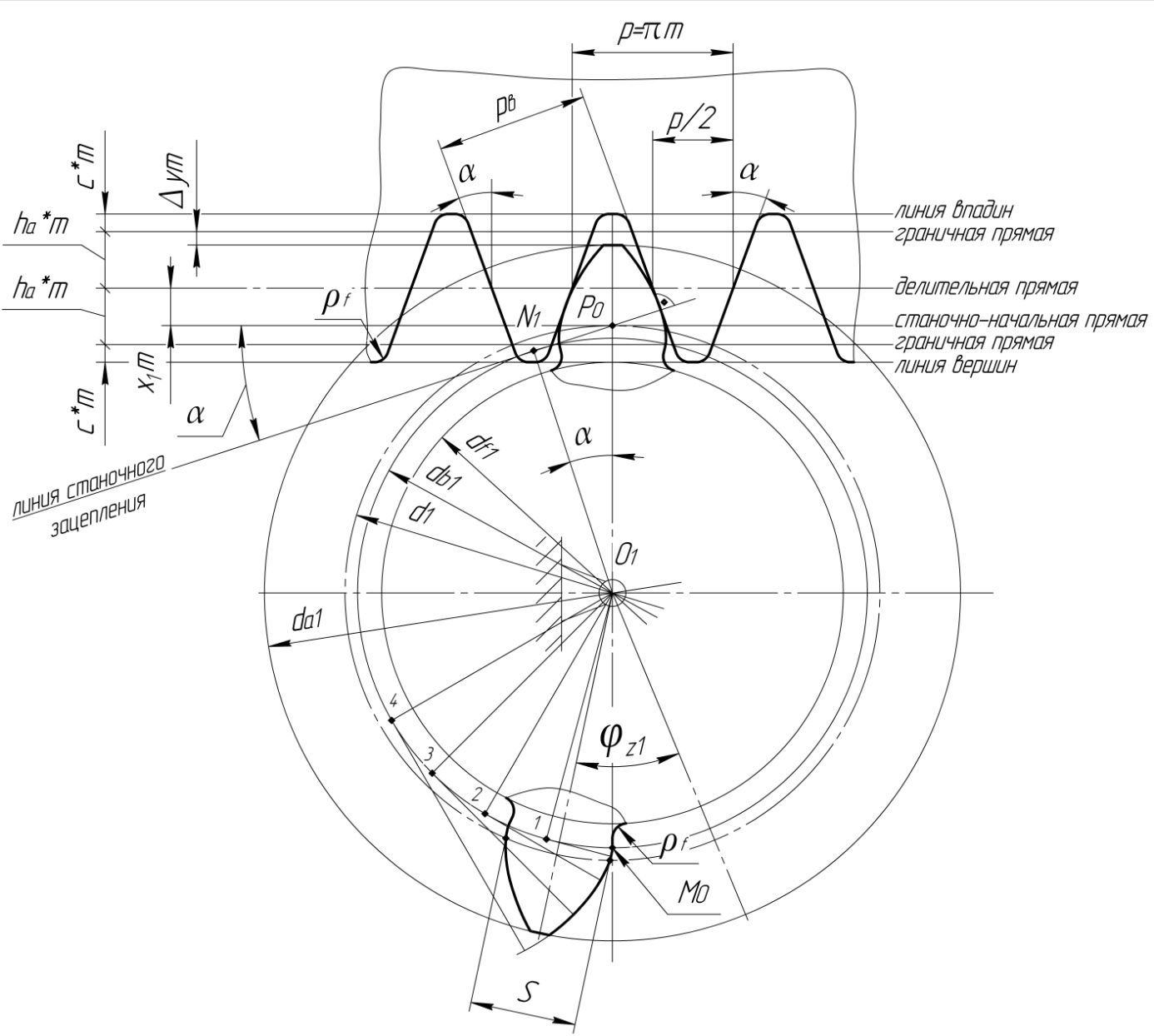

На рис. 1.2.4 показано станочное зацепление, у которого формы и размеры ИПК в долях модуля определяются по ГОСТ 9587.
Рис.1.2.4. Станочное зацепление
Планетарный механизм
Планетарный механизм отличается от обычного зубчатого механизма тем, что в этих механизмах имеются колеса с подвижными осями вращения, которые называются сателлитами (2 по рис. 1.2.5). Звено, в котором сателлиты установлены, - водило (Н). Зубчатое колесо, ось которого совпадают с осью вращения водила, называется центральным. Подвижное центральное зубчатое колесо с внешними зубьями называется солнечным (1). Неподвижное центральное зубчатое колесо называется опорным (3).
Рис. 1.2.5. Кинематическая схема планетарного механизма с одновенцовым сателлитом
Передаточное отношение планетарного механизма с одновенцовым сателлитом задано выражением
Передаточные числа между подвижным центральным колесом и водилом связаны соотношением
.
При выборе чисел зубьев колес планетарных зубчатых передач необходимо проверить выполнение следующих условий:
1. Условие соосности для планетарного механизма по рис. 1.2.5:
2. Условие соседства, обеспечивающее совместное размещение нескольких сателлитов по общей окружности в одной плоскости, без соприкосновения вершин зубьев соседних сателлитов:
,
где – максимальное число зубьев зубчатого венца сателлита; k – число сателлитов;
– коэффициент высоты головки зуба. Условие соседства получено для планетарных передач, у которых сателлиты располагаются равномерно по окружности водила.
3. Условие сборки зубчатых колес передачи, определяющее возможность сборки передачи при использовании нескольких сателлитов:
,
где П – число полных поворотов водила 0, 1, 2, 3, …;
Ц – целое число 1, 2, 3, …
