Штифтовые соединения применяют при небольших нагрузках преимущественно в приборостроении.
Основные типы штифтов стандартизованы. Их изготовляют из углеродистых сталей 30, 45, 50 и др.
Штифтовое соединение работает на срез и смятие. Для расчета соединения используют те же зависимости. Условие прочности при срезе радиального штифта;
(26.12)
а условие прочности по смятию:
(26.13)
где Ft – срезающая сила (осевая или окружная); i – число поверхностей среза;
– площадь штифта при срезе;
– площадь поверхности смятия (сжатия);
= 70-80 МПа – допускаемое напряжение при срезе;
= 200-300 МПа – допускаемое напряжение при смятии.
Срезающая сила при передаче вращающего момента

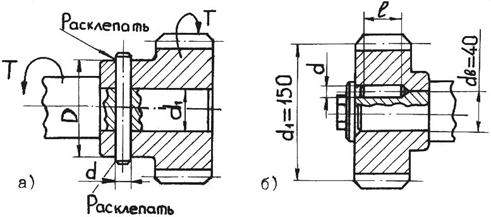

Рис. 26.16. Схемы к расчету соединений радиальным (а) и осевым
(б) штифтами: d – диаметр штифта; d1 – диаметр вала.
Осевые штифты (круглые шпонки) применяют в машиностроении для передачи вращающего момента в неразъемных соединениях. Штифты диаметром d = (0.1-0.15)dви длиной l = (3-4)dв (dв – диаметр вала) устанавливают по посадке с натягом Н7/r6 в отверстия, совместно просверленные и развернутые при оборке в валу и ступице по стыку посадочных поверхностей (рис. 26.16 б). Материалы детали и вала должны иметь примерно одинаковую твердость для исключения увода сверла в сторону менее твердого материала.
Число штифтов для передачи заданного вращающего момента
Многоштифтовые соединения этого типа по прочности близки к шлицевым.
26.5. Резьбовые соединения
Резьбовыми называют соединения деталей с помощью резьбы. Они являются наиболее распространенным видом разъемных соединений.
