Асинхронным двигателем называется машина, преобразующая электрическую энергию переменного тока в механическую, у которой скорость вращения ротора зависит от нагрузки. Асинхронные двигатели бывают трехфазные, двухфазные и однофазные и состоят из двух основных частей: статора и ротора.

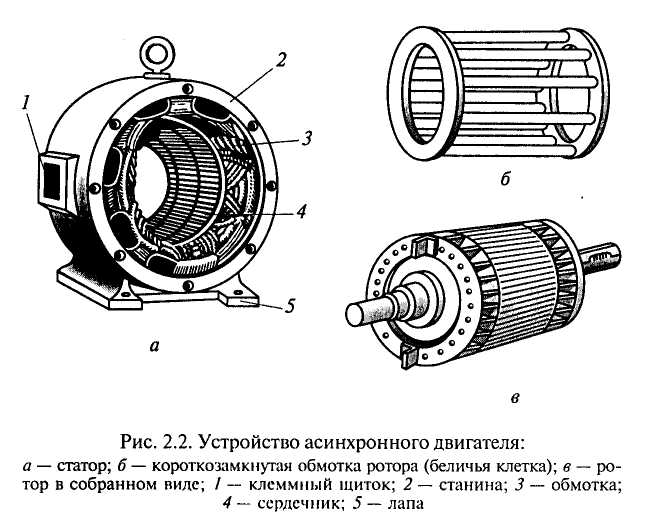

Статор — неподвижная часть двигателя (рис. 2.2, а). С внутренней его стороны сделаны пазы, в которые укладываются фазные обмотки.
У трехфазного асинхронного двигателя три обмотки. Они выполнены одинаково и размещаются под углом 120°. По обмоткам протекает трехфазный ток, который создает магнитное поле, вращающееся с частотой
где п — частота вращения, мин-1 ; f— частота переменного тока, Гц; p — число пар полюсов.
|
|
|
Ротор — вращающаяся часть двигателя. Он может быть короткозамкнутым и фазным. В двигателях с короткозамкнутым ротором обмотка выполнена в виде медных или литых алюминиевых стержней, замкнутых по торцам между собой (рис. 2.2, б, в).

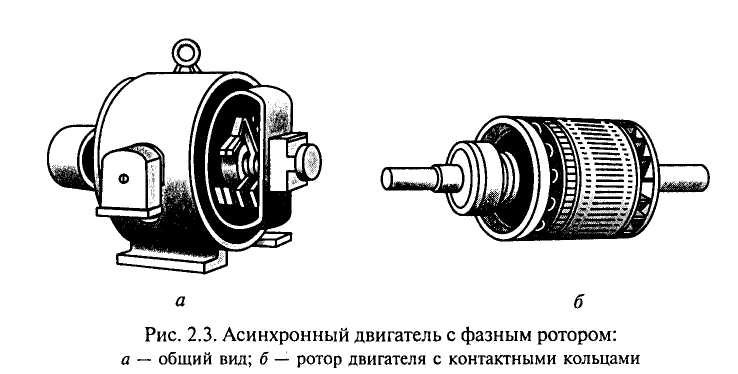

В двигателях с фазным ротором последний имеет фазные обмотки (рис.2.3, а, б). Они выполняются по типу обмоток статора и имеют такое же число фаз. Обмотки соединяются в «звезду», т. е. концы их соединены в одну точку, а начала подсоединяются к медным кольцам, закрепленным на валу. У таких двигателей есть приспособление, дающее возможность либо включать роторную обмотку последовательно с реостатом во время пуска, либо замыкать ее накоротко во время работы.
Для уменьшения потерь на вихревые токи статоры и роторы асинхронных двигателей набираются из отдельных, изолированных друг от друга, листов электротехнической стали толщиной 0,5 мм.
Если подключить статорные обмотки двигателя к сети трехфазного переменного тока, то внутри статора возникает вращающееся магнитное поле. Это поле пересекает одновременно обмотки статора и ротора. В статорных обмотках индуктируются противоэлектродвижущие силы, определяющие величину сил токов обмотки.
В роторных обмотках индуктируется ЭДС, под действием которой в обмотках протекают токи, которые, взаимодействуя с вращающимся магнитным полем статора, создают вращающий момент, в результате которого ротор начинает вращаться в сторону вращения поля статора.
Если предположить, что ротор вращается с такой же скоростью, с какой вращается магнитное поле, то токи в обмотках ротора исчезнут. Исчезновение токов приведет к тому, что ротор начнет вращаться медленнее, чем поле статора. При этом поле статора начнет пересекать обмотки ротора, и на него вновь будет воздействовать вращающий момент.
Следовательно, ротор при своем вращении всегда должен иметь частоту вращения меньшую, чем частота вращения поля статора. Отсюда двигатель получил название асинхронного (неодновременного). Разница между частотой вращения поля статора п и частотой вращения ротора и, характеризуется величиной s, называемой скольжением:
Для асинхронного двигателя скольжение изменяется от единицы до величины, близкой к нулю.
Во время пуска двигателя, когда ротор еще неподвижен (s = 1), частота пересечения обмоток ротора вращающимся магнитным полем наибольшая. В обмотках ротора индуктируются наибольшие ЭДС, которые вызывают большую сила тока. Токи обмоток ротора создают свое вращающееся магнитное поле, направленное навстречу вращающемуся магнитному полю статора, и уменьшают его. В результате уменьшается противоэлектродвижущая сила, а токи в обмотках статора растут. Пусковой ток превышает номинальный в 4—7 раз.
Частота вращения ротора двигателей с короткозамкнутым ротором, рассчитанная по формуле (2.5), регулируется либо переключением числа пар полюсов, либо изменением величины подводимого напряжения.
Частота вращения ротора двигателя с фазным ротором регулируется реостатом, включенным в обмотки ротора. Изменяя сопротивление реостата, изменяют силу тока в роторе, при этом изменяется поле ротора, соответственно изменяется сила взаимодействия полей ротора и статора. Таким образом, изменяется величина скольжения.Для изменения направления вращения асинхронных двигателей (реверсирования) необходимо изменить чередование фаз питающего напряжения (поменять местами любые две фазы).

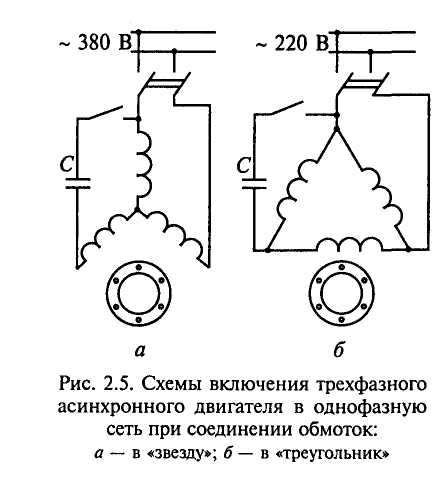

Широко применяются однофазные асинхронные двигатели (рис. 2.4). Они отличаются от трехфазных (рис. 2.5) тем, что на статоре имеются две обмотки, сдвинутые в пространстве на угол 90°. По обмоткам протекают токи со сдвигом по фазе, равным 90 °. Такая система сдвига токов в пространстве и по фазе создает вращающееся магнитное поле. Ротор двухфазных двигателей короткозамкнутый.
Иногда в качестве однофазного используют трехфазный асинхронный двигатель, у которого в цепь одной из обмоток включен конденсатор.
Применение асинхронных двигателей в строительстве будет подробно рассмотрено в последующих главах.
Синхронные машины
Синхронные электрические машины чаще всего применяют в качестве генераторов. Синхронные электродвигатели применяют значительно реже, чем асинхронные, и только в тех случаях, если при данной мощности и режиме работы они оказываются экономичнее.
Машину называют синхронной потому, что ее ротор вращается с той же скоростью, что и вращающийся магнитный поток, созданный током в обмотке статора, т. е. ротор и магнитный поток вращаются синхронно.
Устройство синхронной машины. Синхронная машина, так же как и асинхронный двигатель, состоит из неподвижного статора и вращающегося ротора. Статор ничем не отличается от статора трехфазного асинхронного электродвигателя. Ротор представляет собой вращающийся электромагнит, катушки которого питаются постоянным током.
В условиях строительства синхронные генераторы с приводом от двигателей внутреннего сгорания применяются для передвижных электрических станций.
Синхронные двигатели имеют абсолютно жесткую механическую характеристику, т. е. скорость вращения постоянна. В промышленности и на строительстве эти двигатели применяются для привода компрессорных и насосных установок, а также для привода камнедробилок и экскаваторов.
