В соответствии с требованиями правил безопасности в нефтяной и газовой промышленности предусматриваются следующие интервалы цементирования:
1. Направление: интервал цементирования 0-50м;
2. Кондуктор: интервал цементирования 0-1000м;
3. Эксплуатационная колонна: интервал цементирования 850-2860м. (Цементируются с учетом перекрытия башмака предыдущей колонны на высоту 150 м для нефтяной скважины).
Расчет диаметров скважины и обсадных колонн
Расчет диаметров обсадных колонн и скважины осуществляется снизу вверх.
1. Диаметр эксплуатационной колонны Dэк н, принимаем с учетом ожидаемого притока Q=130м3/сутки:
Dэк н = 146.1мм;
Диаметр скважины под каждую колонну рассчитывается с учетом габаритного размера колонны (по муфтам) и рекомендуемого зазора между муфтой и стенками скважины.
Расчетный диаметр долота Dэк драсч для бурения под эксплуатационную колонну рассчитывается по формуле:
Dэк д расч ≥ Dэк м+ Δ (1)
где, Dэк м = 166мм, наружный диаметр муфты обсадной трубы;
Δ = 20мм, разность диаметров ствола скважины и муфты колонны.
Dэк д расч = 186мм,
Выбираем долото PDC, диаметр долота Dэк д = 188.9мм.
2. Диаметр кондуктора выбирается из условия проходимости долота для бурения под эксплуатационную колонну внутри него с рекомендуемыми зазорами.
Диапазон варьирования внутреннего диаметра кондуктора Dk вн определяется по формуле:
Dk вн = Dэк д + 14мм, (2)
Dk вн = 202.9мм;
Dkн = 219.1мм;
Расчетный диаметр долота Dк драсч = Dк м + Δ = 244.5+25=269.5мм,
Выбираем долото PDC, диаметр долота Dк д = 269.9мм.
3. Диаметр направления выбирается из условия проходимости долота для бурения под кондуктор внутри него с рекомендуемыми зазорами.
Диапазон варьирования внутреннего диаметра направления Dk вн определяется по формуле:
Dн вн = Dк д + 10мм, (3)
Dн вн = 279.9мм;
Dн н = 298.5мм;
Расчетный диаметр долота Dн драсч = Dн м + Δ = 323.9+39=362.9мм,
Выбираем долото RC, диаметр долота Dн д = 393.7мм.

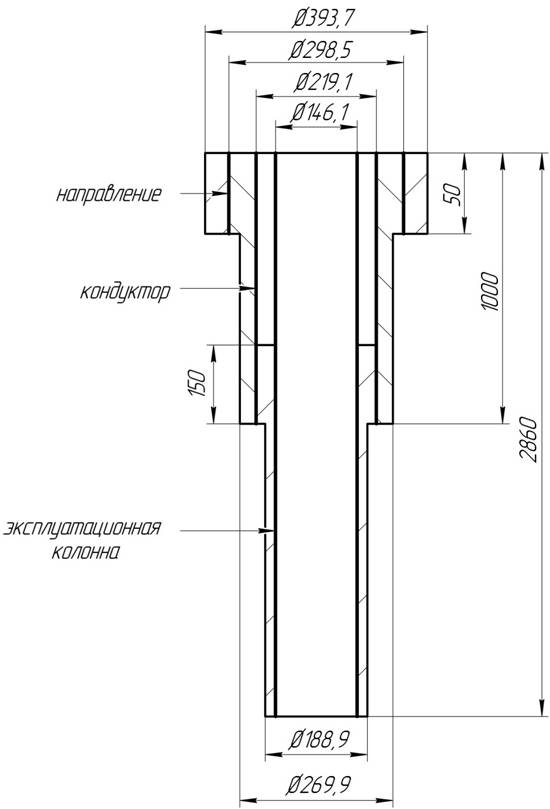

Рисунок 2 - Конструкция скважины
