Тормозными элементами в колодочных тормозах являются стальной шкив и чугун
ные тормозные колодки с приклепанными к ним фрикционными накладками. Торможение возникает при прижимании тормозных колодок к шкиву с помощью тормозной пружины.
Привод растормаживания бывает двух видов:
1.электромагнитный;
2. электрогидравлический.
Рассмотрим поочередно оба вида тормозов.
Колодочный тормоз с электромагнитным приводом
Устройство колодочного тормоза с электромагнитным приводом показано на рис.
13.10.

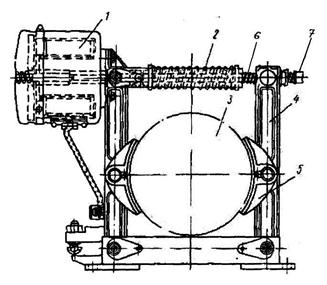

Рис. 13.10. Колодочный тормоз с электромагнитным приводом:
1 – тормозной электромагнит; 2 – пружина; 3 – тормозной шкив; 4 – рычаги; 5 – тормозные колодки; 6 – винт; 7 – регулировочная гайка
Этот тормозсостоит из основания, на котором закреплены на осях два рычага 4. К средней части к рычагам прикреплены на осях чугунные тормозные колодки 5 с приклё-
панными к ним изнутри фрикционными накладками Эти колодки прижаты к поверхности стального тормозного шкива 3. Шкив 3 закреплен на шпонке на валу электродвигателя.
Рычаги 4 в верхней части имеют сквозные отверстия с прямоугольной резьбой, че-
рез которые проходит горизонтальный шток тормозного электромагнита в виде винта 6. Внутри отверстий нарезана резьба с разным шагом – в одном отверстии с левым, в другом – с правым.
На винт надета мощная цилиндрическая пружина 2, концы которой соединены с каждым рычагом при помощи двух полуосей.
В исходном состоянии ток в катушке электромагнита отсутствует и пружина сжата
с определенным усилием. Это усилие через рычаги передается на тормозные колодки, ко-
торые плотно прижимаются к поверхности тормозного шкива, вал двигателя заторможен.
При подаче напряжения на катушку электромагнита якорь электромагнита втягивается и заставляет винт 6 повернуться на несколько оборотов. При этом верхние концы рычагов 4 раздвигаются ( т.к. отверстия в них имеют разную резьбу – левую и правую ) и освобождают тормозные колодки 5. Пружина растягивается и усилие в ней возрастает. Тормозные колодки освобождаются, вал двигателя оттормаживается.
При снятии напряжения, винт под действием пружины поворачивается в обратном направлении, рычаги 4 возвращаются в исходное состояние и прижимают тормозные колодки к поверхности стального шкива.
Для регулирования тормозного момента служит гайка 7 на правом конце винта 6.
Колодочные тормозные устройства выпускаются с электромагнитами постоянного и переменного тока. В зависимости от типа устройства, диаметр тормозного шкива состав-
ляет d = 100…700 мм, максимальный ход тормозных колодок h = 3…4,5 мм, тормозной момент Mт = 11…8000 Нм.
Область применения на судах: электроприводы якорно-швартовных устройств и
грузоподъемных механизмов. В последних дисковые тормоза применяют в механизмах
подъема груза и изменения вылета стрелы крана, которые требуют резкой остановки этих механизмов.
В то же время для механизма поворота башни крана применяют колодочные тормоза с электрогидравлическим приводом, которые обеспечивают плавное растормажи-
вание и затормаживание башни крана, что позвояет избежать раскачки груза при трогании башни крана или ее остановке ( см. ниже ).
