Главным движением в вертикально-сверлильных станках (мод. 2Н125/2Н135) (рис. 5) является вращение шпинделя с закрепленным в нем инструментом. Движение подачи в станках этого типа осуществляется вертикальным перемещением шпинделя. Заготовку обычно устанавливают на столе станка.
Соосность отверстия заготовки и шпинделя получают перемещением заготовки.
Станина 1 (см. рис. 5) имеет вертикальные направляющие, по которым перемещается стол 9 и сверлильная головка 3, несущая шпиндель 7 и двигатель 2. Управление коробками скоростей и подач осуществляют рукоятками 4, ручную подачу — штурвалом 5. Контроль глубины обработки осуществляют по лимбу 6. В нише станины размещен противовес. Электрооборудование станка вынесено в отдельный шкаф 12. Фундаментная плита 11 служит опорой станка. В средних и тяжелых станках на ее верхнюю плоскость можно устанавливать заготовку. Стол станка бывает подвижным (от рукоятки 10 через коническую пару зубчатых колес и ходовой винт), неподвижным (съемным) или поворотным (откидным). Его монтируют на направляющих станины или выполняют в виде тумбы, установленной на фундаментной плите.

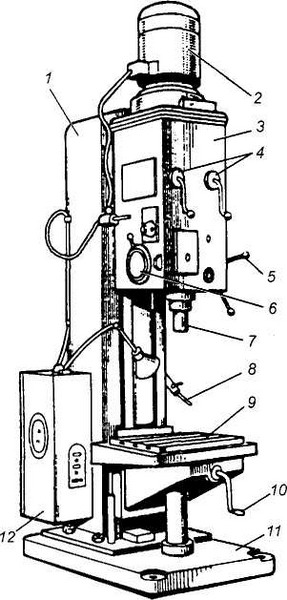

Рис. 5. Вертикально-сверлильный станок мод. 2Н125 (2Н135): 1 — станина; 2— электродвигатель; 3— сверлильная головка; 4, 10— рукоятки; 5— штурвал; 6 — лимб; 7 — шпиндель; 8 — шланг подачи СОЖ; 9 — стол;11 — плита; 12 — шкаф электроаппаратуры
Охлаждающую жидкость подают электронасосом по шлангу 8. Узлы сверлильной головки смазывают с помощью насоса, остальные узлы станка — вручную.
Сверлильная головка 4 (рис. 6) состоит из чугунной отливки, на которой смонтированы коробки скоростей и подач 1, а внутри — шпиндель 8 и механизмы 6, 7, 9, 13 управления. Коробка скоростей содержит двух- и трехвенцовый блоки зубчатых колес, при переключении которых рукояткой 14 шпиндель получает различные угловые скорости. Исполнительным звеном служит кулачково-зубчатый механизм, передающий движение штангам, на которых укреплены вилки, связанные с переключаемыми блоками. Так шпиндель станка мод. 2Н135 имеет 72 ступеней частот вращения от 0,52 до 23,3 с-1, обеспечиваемых коробкой скоростей и двухскоростным электродвигателем 16.
Шпиндель смонтирован на двух шарикоподшипниках в гильзе. Осевое усилие подачи воспринимает нижний упорный подшипник, а вес шпинделя — верхний. Подшипники регулируют гайкой.
Для автоматического выключения механической подачи при достижении заданной глубины обработки станки снабжают соответствующими устройствами. Глубину обработки устанавливают с помощью лимба 12 механизма, смонтированного на левой стороне головки. Механизм приводится в действие зубчатой парой и имеет диск с кулачками для установки глубины сверления и автоматического выключения с реверсом, а также лимб для визуального отсчета. Для сокращения времени на вспомогательные ходы используют механизм 13 ускоренного перемещения шпинделя со своим электроприводом 75. Управление станком осуществляют кнопочной станцией 11 — для универсального станка и более сложной 10 — для автоматизированного.
