Две прямые в пространстве могут пересекаться, скрещиваться и быть параллельными. Однако отсутствие второй проекции не дает возможности определить взаимное расположение прямых непосредственно по чертежу, не проведя предварительно вспомогательных построений. Так взаимное расположение прямых можно определить, если проградуировать прямые и сравнить интервалы, уклоны и отметки точек пересечения проекций прямых. Отметим признаки характерные для различных случаев расположения прямых.
Параллельные прямые – проекции прямых параллельны, уклоны (или интервалы) равны, и числовые отметки возрастают (или убывают) в одном направлении (рис. 14.10). При этом прямые, соединяющие точки с одинаковыми отметками, параллельны. Они являются горизонталями плоскости, проходящей через заданные прямые.

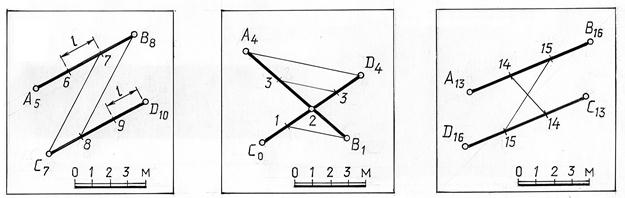

Рис.14.10 Рис.14.11 Рис.14.12
Пересекающиеся прямые– проекции прямых пересекаются в точке, которая, будучи отнесена к каждой из пересекающихся прямых, имеет одинаковую отметку (рис. 14.11). Это легко проверить, если прямые проградуированы. Отметим, что прямые, соединяющие точки с одинаковыми отметками, параллельны. Они являются горизонталями плоскости, проходящей через заданные пересекающиеся прямые.
Скрещивающиеся прямые – прямые, у которых признаки пересечения и параллельности отсутствуют (рис. 14.12). В этом случае прямые, соединяющие точки с одинаковыми отметками, не параллельны.
Пример. Через точку А(А3) провести горизонтальную прямую, пересекающую заданную прямую СД(С1Д7) (рис. 14.13).

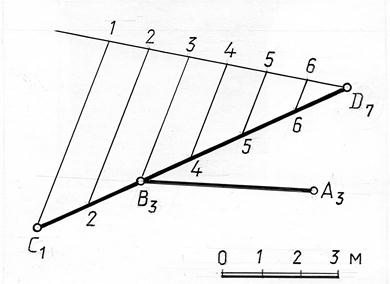

Рис. 14.13
Решение. Искомая горизонтальная прямая определяется точкой А(А3) и точкой В(В3) на прямой СD, имеющей такую же отметку.
Проградуируем прямую СD, применяя пропорциональное деление отрезка. Построенную проекцию В3 соединим с проекцией А3. Прямая АВ(А3В3) – искомая.
