2.4.1. Кабельная шина приборной панели для моделей G-i и GL-i.

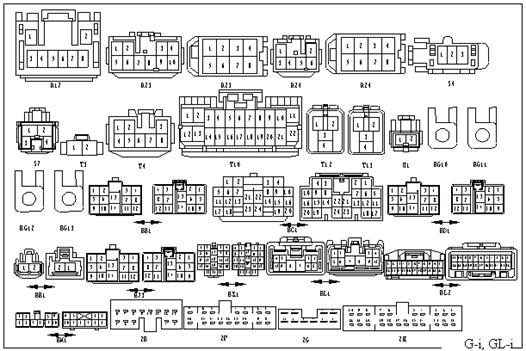

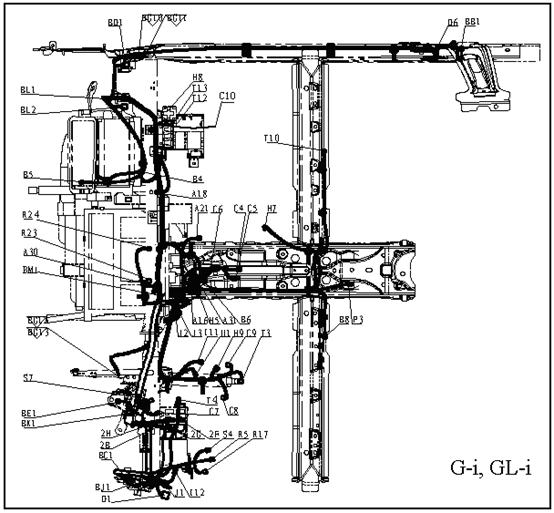

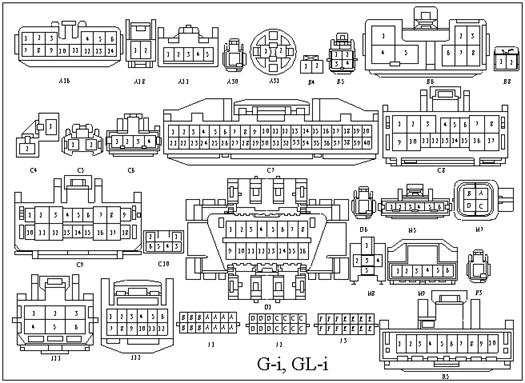

Рисунок 2-4.
| Контакт | № контакта | Подключение | Контакт | № контакта | Подключение | ||||||
| A16 | MG651110 | Контроллер кондиционера | R23 | DJ7103-2.3-21 | Проигрыватель компакт-дисков | ||||||
| A18 | 7283-5845 | Датчик температуры, испаритель кондиционера | DJ7082-3.5-20 | Радиоприемник | |||||||
| A21 | DJ7051-2.3-21 | Выключатель кондиционера | R24 | Проигрыватель компакт-дисков | |||||||
| Контакт | № контакта | Подключение | Контакт | № контакта | Подключение |
| A30 | 6520-0564 | Антенна | DJ7082A-3.5-21 | Радиоприемник | |
| A31 | 7141-2320 | Подсветка пепельницы | S4 | 6098-0964 | Аварийный индикатор противоугонной системы |
| B4 | MG610281 | Электропривод нагнетателя | S7 | Выключатель тормозного сигнала | |
| B5 | 6098-0514 | Регулировочное сопротивление, нагнетатель | T3 | DJ7021A-2.8-21 | Индикационная подсветка ключа в замке зажигания |
| B6 | DJ7081-4.8/2.3-21 | Регулировочный переключатель, нагнетатель кондиционера | T4 | DJ7081-2.3-21 | Проблесковое реле. |
| B8 | 282365-1 | Выключатель ремней безопасности | T10 | DJ7221-1.3/1.8-21 | Контроллер противоугонной системы |
| C4 | DJ7021-7.8/5-21 | Пепельница | T12 | Реле стартера | |
| C5 | 7283-8123 | Подсветка пепельницы | T13 | Реле габаритных огней | |
| C6 | Электронные часы | U1 | 7283-1027 | Выключатель индикатора разблокировки | |
| C7 | 1318389-1 | Комбинированный блок приборов | BG10 | DJ4355-1Sn | Линия заземления |
| C8 | 6098-1998 | Комбинированный блок переключателей, левый | BG11 | DJ4355-2Sn | Линия заземления |
| C9 | 6098-1164 | Комбинированный блок переключателей, правый | BG12 | DJ4355-1Sn | Линия заземления |
| C10 | 6240-1120 | Тахометр | BG13 | DJ4355-2Sn | Линия заземления |
| D1 | 7183-7665-30 | Разъем подключения диагностического оборудования | BB1 | DJ7141-4.8/2.3-11 | Кабельная шина правой задней двери |
| D6 | 6520-0564 | Выключатель освещения левой передней двери | BC1 | DJ7241-4.8/2.3-11 | Кабельная шина левой передней двери |
| H5 | DJ7061-2.2-21 | Выключатель аварийного освещения | BD1 | DJ7141-4.8/2.3-11 | Кабельная шина правой передней двери |
| H7 | Задний датчик кислорода | BE1 | DJ7021L-4.8-11 | Кабельная шина, крыша кузова | |
| H8 | DJJ7053-6.3-2110 | Реле обогревателя | BJ3 | DJ7141-4.8/2.3-21 | Кабельная шина, пол кузова |
| Контакт | № контакта | Подключение | Контакт | № контакта | Подключение |
| H9 | 6098-2303 | Кнопка звукового сигнала | BK1 | DJ7221-2/6.3-11 | Кабельная шина, крыло |
| I11 | 6098-1716 | Переключатель управления передачами | BL1 | 7282-1405-40 | Кабельная шина, двигатель. |
| I12 | 1318774-1 | Кузовной управляющий модуль | BL2 | 7282-5834 | Кабельная шина, двигатель |
| J1 | DJ7141-2.3-2122 | Разъем 1 # | BM1 | 174465-1 | Кабельная шина системы вспомогательных средств безопасности |
| J2 | DJ7141-2.3-2122 | Разъем 2 # | 2B | Блок разъемов | |
| J3 | DJ7141-2.3-2122 | Разъем 3 # | 2F | 7283-1163 | Блок разъемов |
| P3 | 6520-0564 | Выключатель стояночного тормоза | 2H | MG651086 | Блок разъемов |
| R5 | 7283-7602 | Контроллер зеркал с электроприводом | 2G | DJ7103-4.8-21 | Блок разъемов |
| R17 | 7283-7682-30 | Выключатель задних противотуманных фар |
2.4.2. Кабельная шина приборной панели для моделей GLX-i и GLX-i NAVI.

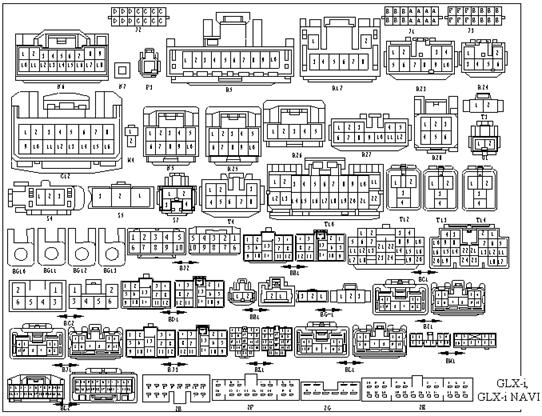

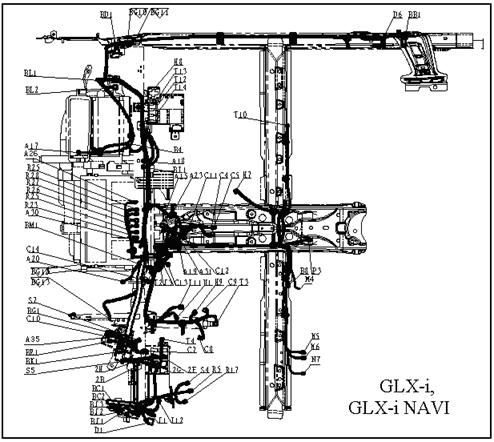

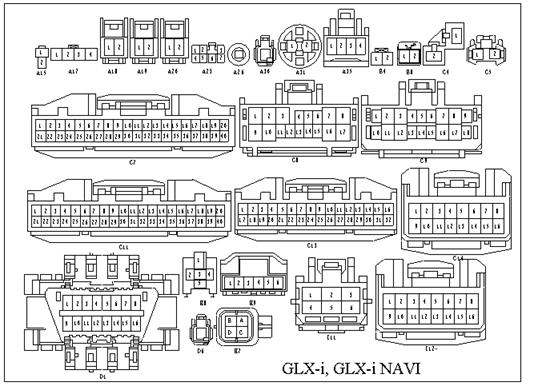

Рисунок 2-5.
| Контакт | № контакта | Подключение | Контакт | № контакта | Подключение |
| A15 | DJ7022-6.3-21 | Датчик температуры хладагента в системе кондиционирования | H7 | Задний датчик кислорода |
| Контакт | № контакта | Подключение | Контакт | № контакта | Подключение |
| A17 | DJ70415-6.3-2.1 | Сервопривод нагнетателя | H8 | DJJ7053-6.3-2110 | Реле обогревателя |
| A18 | 7283-5845 | Датчик температуры конденсатора системы кондиционирования | H9 | 6098-2303 | Кнопка звукового сигнала |
| A19 | 7283-5845 | Датчик температуры воздуха внутри салона | I11 | 6098-1716 | Переключатель управления передачами |
| A20 | 7283-5845 | Датчик дневного света | I12 | 1318386-1 | Кузовной управляющий модуль |
| A23 | DJ7072-3-21 | Контроллер управления топливно-воздушной смесью | J1 | DJ7141-2.3-2122 | Разъем 1# |
| A26 | Антенна системы GPS | J2 | DJ7141-2.3-2122 | Разъем 2 # | |
| A30 | 6520-0564 | Антенна радиоприемника | J3 | DJ7141-2.3-2122 | Разъем 3 # |
| A31 | 7141-2320 | Подсветка пепельницы | M4 | DJ7022-6.3-21 | Электропривод регулировки положения кресел |
| A35 | M23394 | Датчик освещенности | N5 | 7283-5831 | Система GPS |
| B4 | MG610281 | Электропривод нагнетателя | N6 | 7283-5846 | Система GPS |
| B8 | 282365-1 | Выключатель ремней безопасности | N7 | G15-IS/ M32458 | Система GPS |
| C4 | DJ7021-7.8/5-21 | Пепельница | P3 | 6520-0564 | Выключатель стояночного тормоза |
| C5 | 7283-8123 | Задняя подсветка пепельницы | R5 | 7283-7602 | Переключатель управления зеркалами с электроприводом |
| C7 | 1318389-1 | Комбинированный блок приборов | R17 | 7283-7682-30 | Выключатель задних противотуманных фар |
| C8 | 6098-1998 | Комбинированный блок переключателей, левый | R23 | DJ7103-2.3-21 | VCD+GPS+RADIO |
| C9 | 6098-1164 | Комбинированный блок переключателей, правый | R24 | DJ70611-2.3-21 | VCD+GPS+RADIO |
| C11 | 1318389-1 | Модуль управления системой кондиционирования | R25 | 7283-5831 | VCD+GPS+RADIO |
| C12 | 1318386-1 | Модуль управления системой кондиционирования | R26 | 7283-5830 | VCD+GPS+RADIO |
| Контакт | № контакта | Подключение | Контакт | № контакта | Подключение |
| C13 | M23360(1318747-1) | Радар заднего хода | R27 | M23370 | VCD+GPS+RADIO |
| C14 | 1318386-1 | Комбинированный блок приборов | R28 | M23359 | VCD+GPS+RADIO |
| D1 | 7183-7665-30 | Разъем подключения диагностического оборудования | S4 | 6098-0964 | Аварийный индикатор противоугонной системы |
| D6 | 6520-0564 | Выключатель освещения правой передней двери | S5 | DJ7031A-2.2-11 | Приборная панель на ветровом стекле |
| S7 | Выключатель тормозного сигнала | BD1 | DJ7141-4.8/2.3-11 | Кабельная шина, правая передняя дверь | |
| T3 | DJ7021A-2.8-21 | Индикационная подсветка ключа в замке зажигания | BE1 | DJ7021L-4.8-11 | Кабельная шина, крыша кузова |
| T4 | DJ7081-2.3-21 | Проблесковое реле | BG-1 | DJ7031A-2.8-21 | Кабельная шина, датчик освещенности |
| T10 | DJ7221-1.3/1.8-21 | Контроллер противоугонной системы | BI1 | 7283-1405-40 | Кабельная шина, кондиционер |
| T12 | Реле стартера | BJ1 | 7283-1405-40 | Кабельная шина, пол кузова | |
| T13 | Реле габаритных огней | BJ2 | Кабельная шина, пол кузова | ||
| T14 | Реле передних противотуманных фар. | BJ3 | DJ7141-4.8/2.3-21 | Кабельная шина, пол кузова | |
| U1 | 7283-1027 | Выключатель индикатора разблокировки дверных замков | BK1 | DJ7221-2/6.3-11 | Кабельная шина, крыло |
| BG10 | DJ4355-1Sn | Линия заземления | BL1 | 7282-1405-40 | Кабельная шина, двигатель |
| BG11 | DJ4355-2Sn | Линия заземления | BL2 | 7282-5834 | Кабельная шина, двигатель |
| BG12 | DJ4355-1Sn | Линия заземления | BM1 | 174465-1 | Линия системы вспомогательных средств безопасности |
| BG13 | DJ4355-2Sn | Линия заземления | 2B | Блок разъемов | |
| BB1 | DJ7141-4.8/2.3-11 | Кабельная шина, правая передняя дверь | 2F | 7283-1163 | Блок разъемов |
| BC1 | DJ7241-4.8/2.3-11 | Кабельная шина, левая передняя дверь | 2H | MG651086 | Блок разъемов |
| BC2 | 6240-1120 | Кабельная шина, левая передняя дверь | 2G | DJ7103-4.8-21 | Блок разъемов |
