Содержание

  Стр.
1. Структура пакетов прикладных программы PSpice 8.0 3
1.1. Основные этапы работы с пакетом PSpice 3
1.2. Виды анализа электрических схем в PSpice 4
1.2.1. Анализ по постоянному току DC Sweep 5
1.2.2. Временной анализ Transient 17
1.2.3. Построение переходной характеристики 22
1.2.4. Анализ частотных характеристик AC Sweep 26
1.2.5. Анализ шума Noise Analysis 30
1.2.6. Параметрический анализ Parametric 35
1.2.7. Использование глобального параметра Global Parameter 39
1.2.8. Анализ Монте-Карло Monte Carlo 42
1.3. Описание моделей радиоэлементов в PSpice 47
1.4. Моделирование при помощи функциональных блоков 50
1.5. Основные ошибки при моделировании электрических схем в PSpice 56
Лабораторная работа № 1.  Моделирование диодного ограничителя   59
Лабораторная работа № 2. Моделирование усилителей на транзисторах 70
Лабораторная работа № 3. Моделирование автогенераторов 76
Лабораторная работа № 4. Исследование фильтров на операционных усилителях 85
Лабораторная работа № 5. Исследование влияния разброса номиналов элементов на характеристики фильтра методом Монте Карло 91
Лабораторная работа № 6. Моделирование вакуумного триода при помощи функциональных блоков PSpice 96
Лабораторная работа № 7. МОДЕЛИРОВАНИЕ КВАРЦЕВОГО РЕЗОНАТОРА 101
Список литературы 107
Приложение. Пример моделирования электрической цепи   108

СТРУКТУРА ПАКЕТОВ ПРИКЛАДНЫХ ПРОГРАММЫ PSPICE



В состав пакета прикладных программ PSpice входят программы Schematics, Stimulus Editor, PSpice, Probe, Parts.



Работа с пакетом программ начинается со Schematics. Schematics это программа ввода схемы в электронный вид для подготовки к моделированию. Так же в Schematics производится установка задания для моделирования, редактирование моделей радиоэлементов, установка источников входного сигнала и задание его параметров. Schematics позволяет запускать другие программы, участвующие в моделировании.

Для запуска Schematics (для PSPice 8.0) необходимо нажать на кнопку ПУСК в окне Windows далее выбрать ПРОГРАММЫ, далее или MSIM EVAL 8 или DesignLav EVAL 8 (для версии PSpice 8.0), далее SCHEMATICS.

Stimulus Editor – редактор формы входного сигнала.

Parts позволяет задавать параметры моделей радиоэлементов. Параметры моделей вводятся из обычных справочников на радиоэлектронные компоненты. После введения данных Parts показывает графики характеристик радиоэлементов, по которым вы можете проверить модель радиоэлемента. После этого программа автоматически создает условное обозначение радиоэлемента.




Probe является основной программой просмотра результатов моделирования в виде графиков.



ОСНОВНЫЕ ЭТАПЫ РАБОТЫ С ПАКЕТОМ PSpice



Перечислим основные этапы работы при моделировании электронной схемы в PSpice.

1. Ввод схемы в электронный вид.

На этом этапе рисуется схема в программе Schematics. Для того, чтобы схема «работала» необходимо установить источник входного сигнала в  Schematics или в Stimulus Editor и установить источник питания схемы.

2. Установка задания на моделирование.

В Schematics задается один или несколько основных видов анализа, при необходимости задаются дополнительные виды анализа.

3. Запуск моделирования.

Моделирование запускается из программы Schematics: из меню Analysis выбирается команда Simulate. После этого автоматически открывается программа PSpice, проводящая математические расчеты, далее открывается программа Probe.

4. Просмотр результатов моделирования.

В программе Probe можно просмотреть результаты моделирования в виде графиков, указав в Schematics или в Probe точку на схеме, где необходимо просмотреть сигнал.

Результаты моделирования в виде отдельных значений и таблиц выводятся в выходной файл (Output file). Для его просмотра в Schematics надо выбрать меню Analysis и далее Examine Output.



Более подробное описание основных приемов работы с пакетом программ PSpice Вы найдете далее при описании различных видов анализа и при рассмотрении заданий.



ВИДЫ АНАЛИЗА ЭЛЕКТРИЧЕСКИХ СХЕМ В PSpice



PSpice позволяет проводить различные виды анализа электронной схемы. Эти виды анализа делятся на основные и дополнительные.

Основные виды анализа могут работать независимо от других видов анализа, т.е. не требуют для правильной работы установки еще каких либо видов анализа.

Дополнительные виды анализа могут работать, только если задан один или несколько основных видов анализа. Дополнительные виды анализа не работают по отдельности.

  • Основные виды анализа

анализ по постоянному току (DC sweep),

анализ частотных характеристик (AC sweep),

анализ временных (переходных) характеристик (Transient).

  • Дополнительные виды анализа

Температурный анализ (Temperature),

параметрический анализ (Parametric),

анализ по методу Монте-Карло и анализ чувствительности схемы, нахождение наихудшего случая (Monte Carlo/Worst Case).



АНАЛИЗ ПО ПОСТОЯННОМУ ТОКУ         DC SWEEP

Анализ по постоянному току позволяет исследовать поведение схемы в ответ на воздействие источников постоянного тока. При этом PSpice производит расчет постоянных установившихся напряжений и токов при изменении параметров источников тока и напряжений, параметров моделей элементов, температуры в заданных вами диапазонах.



Требования к электрической схеме

Прежде чем дать задание на моделирование необходимо убедиться, что на схеме установлено одно из:

  • источник постоянного напряжения, например, VDCили VSRCи задать его параметр DC(постоянное напряжение) в вольтах;
  • источник тока ISRC, задать его параметр DC (постоянный ток) в амперах;
  • задать параметры модели радиоэлемента;
  • определить изменяющийся глобальный параметр радиоэлемента.

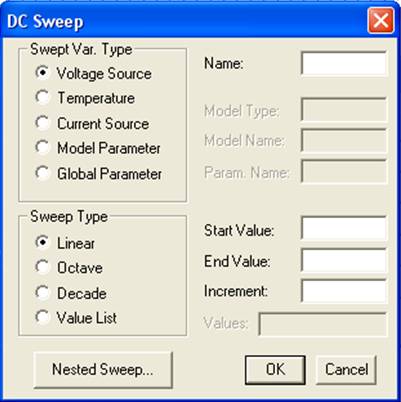

Для установки параметров моделирования анализа по постоянному току необходимо: в меню Analysis ® Setup выбрать DC sweep. Перед Вами появится окно установки задания (рис.1).

Рис.1. Окно параметров анализа по постоянному току DC Sweep

В появившемся окне необходимо выбрать:
