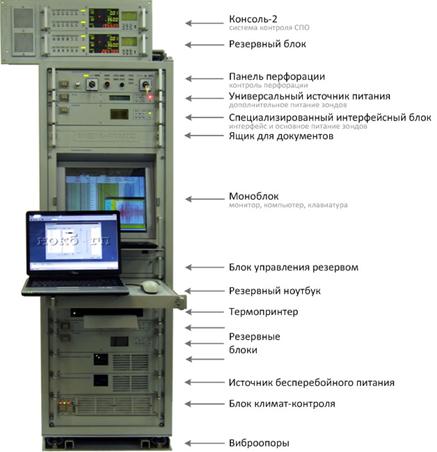

Каротажная станция МЕГА-МАКС (см.рис.2) это современный компьютеризированный аппаратно-программный комплекс, предназначенный для проведения геофизических исследований в нефтяных и газовых скважинах, который обладает высокой универсальностью и удобством в работе. Применение при конструировании и сборки станции обеспечивает высокую надежность в работе.
Высокая эффективность использования станции МЕГА-МАКС заложена в ее архитектуре, особенностью которой является применение двухуровневой компоновки системы.
Функции контроля и управления аппаратурой, регистрацией данных ГИС и служебной информации в реальном времени вынесены в отдельный блок МЕГА-МАКС, работающий под управлением операционной системы реального времени QNX и обеспечивающий контроль и синхронизацию всех процессов.
Программное обеспечение станции работает под управлением операционной системы MS Windows 2000/XP, поступающие с панели МЕГА-МАКС предварительно обработанные данные проходят окончательную обработку с выводом на экран необходимых геофизических параметров в виде стандартных каротажных кривых.
Программное и аппаратное обеспечение станции МЕГА-МАКС предоставляет возможность быстрого подключения к измерительному комплексу любых новых скважинных приборов и средств измерения.
Станция обеспечивает работу со следующими скважинными приборами:
• группа QAM-16 (приборы с "быстрой телеметрией"): ИНГК-С, ГК-С;
• группа Манчестер-2: МЕГА-Э, МЕГА-Р и прочие;
• группа РК: СРК-1, РКС, СГДТ, СГП-2 и прочие;
• группа ЭК: ЭК-1, МК-УЦ, ПТС-8;
• группа АККИС: АККИС-36, АККИС-42, МЕГА-П, СЦМ-8/10;
• группа АИК: АИК-5, АИК-5М;
• группа Акустика: СПАК-6, АКЦ-М, АКВ-1 и прочие;
• группа АМЧМ: АБКТ, Э1 и прочие;
• а также АИНК-43, Гранит, МЕГА-К, PLT-ММ и ИЭМ.
• 6/9, ИМММ и ИЭМ.
Блок МЕГА-МАКС. Основной блок станции, обеспечивающий работу со всеми скважинными приборами. Блок МЕГА-МАКС содержит в себе:
• блок коммутации для всех типов скважинной аппаратуры;
• CPU в формате PC104 (со встроенным Ethernet адаптером);
• плату мастера шины BitBus для взаимодействия с внешними блоками;
• сигнальный процессор обработки телеметрии скважинной аппаратуры;
• встроенный программно-управляемый источник питания постоянного тока (0-250 В, 0-0,5А).
МЕГА МАКС обеспечивает:
• подключение прибора;
• непрерывный сбор телеметрической информации от скважинной и наземной аппаратуры;
• Буферизацию телеметрических данных перед отправкой на операторскую вычислительную машину.
Передача данных осуществляется на компьютер по стандартному протоколу TCP/IP, что обеспечивает высокую скорость и надежность работы, а также независимость от типа компьютера применяемого для окончательной обработки и типа программного обеспечения, установленного на нем.
Блок ИСТОК -Программно-управляемый источник питания переменного тока предназначен для электропитания переменным током скважинных приборов в процессе выполнения геофизических исследований. Управление блоком выполняется по шине BITBUS.
Блок МЕГА-КОНСОЛЬ - является пультом лебедчика каротажного подъемника. МЕГА-КОНСОЛЬ осуществляет сбор аналоговой и цифровой информации с устьевых датчиков (датчика глубины, натяжения и магнитных меток), а также с датчиков силовой установки автомобиля (напряжения бортовой сети, давления масла, температуры охлаждающей жидкости). Обработанная информация выдается на вычислительный комплекс станции и индикаторы МЕГА-КОНСОЛЬ. Управление блоком может быть как ручное так по шине BitBus (в том числе и регулировка уровня магнитной метки). Кроме того, МЕГА-КОНСОЛЬ выдает предупредительные сигналы при достижении предельных значений параметров, которые в свою очередь устанавливаются программно. Блок устанавливается в штатное место пульта машиниста каротажной станции МЕГА. Кроме того, блок МЕГА-КОНСОЛЬ выдает предупредительные сигналы при привышении предельных значений параметров, которые в свою очередь задаются оператором. Блок устанавливается в штатное место пульта машиниста каротажной станции.
Перфораторная панель осуществляет коммутацию жил кабеля при проведении взрывных работ, а также обеспечивает подачу требуемого напряжения на детонатор прострелочно-взрывную аппаратуру и регистрацию срабатывания взрывных устройств.
Рисунок 2
