(Пример выполнения)
Выполнил: студент III курса,
факультет АСФ,
группа С04-2
Петров В. В.
Проверил: профессор В.Н. Бакшеев
Тюмень 2011
Пример расчета (вариант 4)
Исходные данные [1, табл. 7, С. 14]
| Q | V | H | Режим работы |
| 6,3 т | 25 м/мин | 19 м | Т |
|
Рис. 1. Схема лебедки:
1 – барабан, 2 – колодочный тормоз, 3 – муфта с тормозным шкивом на быстроходном валу, 4 – электродвигатель, 5 – редуктор, 6 – предохранительная муфта, 7 – выносная опора с подшипниками, Б – быстроходный вал редуктора, Т – тихоходный вал редуктора.

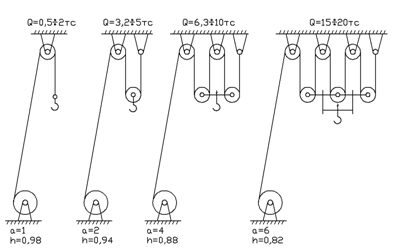

Рис. 2. Схемы одинарных полиспастов
Расчетная часть
Расчет разрывного усилия в канате
, (3.1)
где Smax – максимальное натяжение каната, кг;
nk – коэффициент запаса прочности каната в зависимости от режима работы механизма [1,табл.1, С.9].
, (3.2)
где Q – грузоподъемность крана, кг;
q = 0,01Q – вес крюковой подвески, кг;
= 4 - кратность полиспаста в зависимости от грузоподъемности крана [1, рис.2, С.4];
= 0,88 – КПД полиспаста в зависимости от его кратности.
Smax=1,81 т ;
nk=6;
Sp=10860 кг
По разрывному усилию выбирается марка и диаметр каната dк, мм.
ЛК-Р-6х19+1ас. dк=14,5мм [1,табл. 2, С.10]
Расчет диаметров блоков и барабана
, (3.3)
где
=14,5 мм -диаметр каната;
к=30 – коэффициент жесткости каната в зависимости
от режима работы механизма; [1, табл. 2, С.10]
σр=200 кг/мм2;
Dб=440 мм
3. Расчет длины барабана
, (3.4)
где Z – количество витков каната на барабане, шт;
t = 1,1∙dк – шаг витков каната, мм;
t = 15,95 мм
, (3.5)
где Lk – длина каната в зависимости от кратности
полиспаста и высоты подъема груза, м.
, (3.6)
Lк = 76 м;
Z = 58 шт;
Lб = 925,1 мм
Расчет частоты вращения вала барабана
, (3.7)
где Vk = Vг∙ - скорость навивки каната на барабан, м/мин.;
Vг – скорость подъема груза, м/мин.;
- кратность полиспаста;
Dб – диаметр барабана, м;
nб=72,34 об/мин
