Министерство образования и Науки Российской федерации
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
«РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ ГЕОЛОГОРАЗВЕДОЧНЫЙ УНИВЕРСИТЕТ имени Серго Орджоникидзе»
Мгри - рггру
Институт современных технологий геологической разведки,
Горного и нефтегазового дела
__________________________________________________________________
Кафедра современных технологий бурения скважин
Курсовой проект
по дисциплине:
«Проектирование профилей горизонтальных скважин»
| Выполнил: магистрант Скороход Н.И. | |
| Направление 210401 «Строительство глубоких нефтяных и газовых скважин в сложных горно-геологических условиях » | |
| Шифр № ЗМНД-15-1 | |
| Руководитель: Назаров А.П. |
Москва 2016 г
Основные понятия, термины и определения
Проектный профиль скважины ‑ запланированная траектория бурения, состоящая из сопряженных прямолинейных и искривленных участков.
Направляющая часть профиля – участки профиля от устья до точки с заданными координатами, расположена в кровле или непосредственно в продуктивном пласте.
Эксплуатационная часть профиля – завершающая часть профиля, вскрывающая продуктивный пласт.
Зенитный угол ствола скважины - угол между касательной к оси скважины в данной точке и вертикалью
Азимут ствола скважины - азимут горизонтальной проекции касательной к её оси в данной точке
Горизонтальная скважина – наклонно направленная скважина, завершающая часть профиля которой вскрывает продуктивный пласт в продольном направлении с зенитным углом более 70°.
Плоский профиль ‑ профиль наклонной, горизонтальной скважины или бокового ствола с постоянным азимутом.
Пространственный профиль ‑ профиль наклонной, горизонтальной скважины или бокового ствола с изменяемым азимутом.
Задание на курсовое проектирование
Задание на курсовое проектирование предусматривает расчет параметров направляющей части следующих типов профилей горизонтальных скважин:
- Четырехинтервальный с вертикальным начальным интервалом (рис. 1), который состоит из вертикального прямолинейного участка, криволинейного участка набора зенитного угла, наклонного прямолинейного участка и криволинейного участка донабора зенитного угла до 90о.
- Трехинтервальный с вертикальным начальным интервалом (рис. 2), который состоит из вертикального прямолинейного участка, криволинейного участка набора зенитного угла и криволинейного участка донабора зенитного угла до 90о
- двухинтервальный с наклонным начальным интервалом (рис. 3), который состоит из наклонного прямолинейного участка и криволинейного участка с конечным зенитным углом 90о.

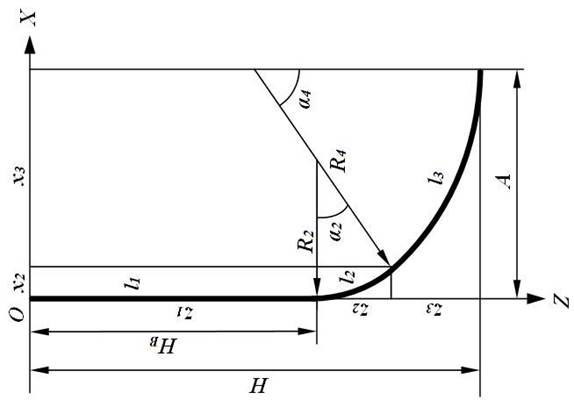

| Рис. 2. Трехинтервальный с вертикальным направлением |

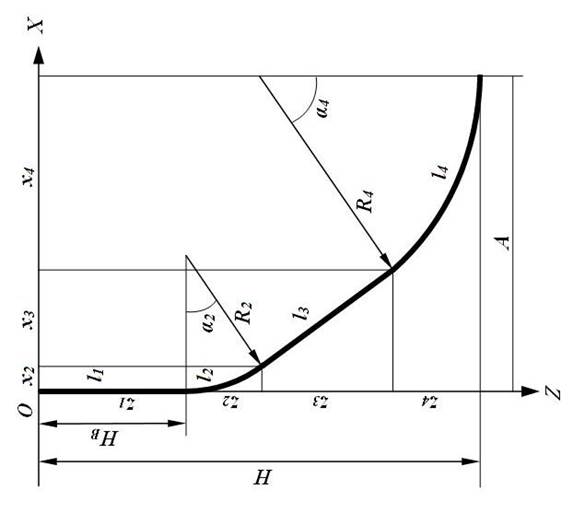

| Рис. 1. Четырехинтервальный с вертикальным направлением |

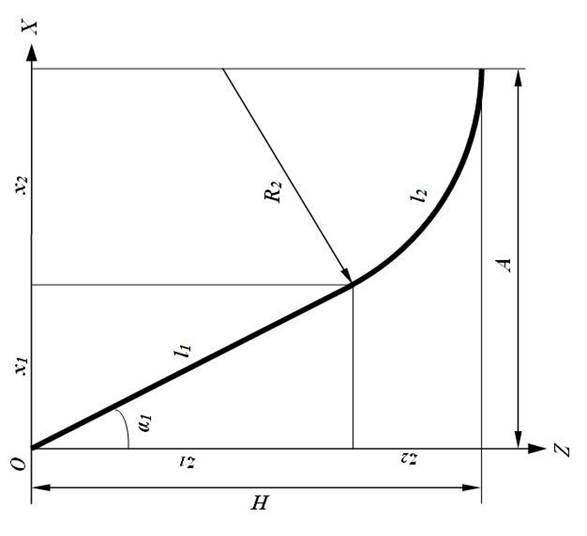

| 3. Двухинтервальный с наклонным направлением |
