Для установки параметров моделирования анализа Монте-Карло необходимо: в меню Analysis ® Setup выбрать Monte Carlo/Worst Case. Перед Вами появится окно установки задания (рис.28).

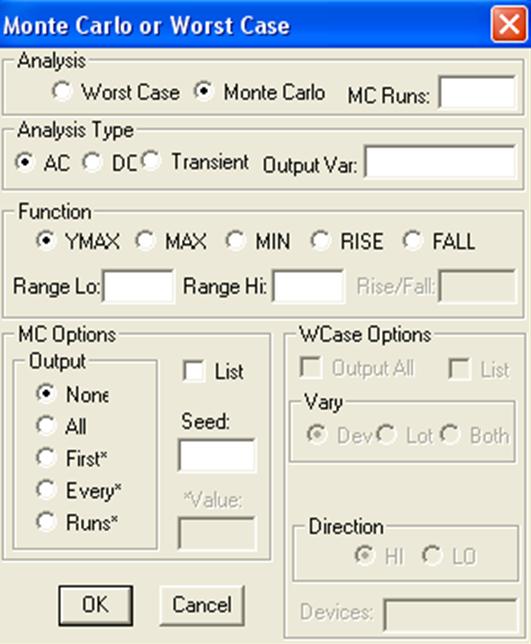

Рис.28. Окно установки анализа Монте-Карло и наихудшего случая.
В появившемся окне необходимо выбрать вид проводимого анализа под заголовком Analysis: Монте-Карло – Monte Carlo или Анализ наихудшего случая - Worst Case.
В поле MC Runs указывается количество циклов вычислений при анализе Монте-Карло. Большее количество циклов анализа обеспечивают лучший результат и дает лучшую статистику, однако увеличивает время вычислений. Количество циклов ставят обычно от нескольких десятков до сотни.
Под заголовком Analysis Type выбирается необходимый вид основного анализа: частотных характеристик АС, по постоянному току DC или временной Transient.
В поле Output Var. указывается узел выхода схемы, для которого необходимо произвести расчеты.
Имя выходной переменной может быть нескольких форматов:
1 – V(имя узла) – обозначает напряжение на узле "имя узла" относительно земли;
2 – V(имя узла1, имя узла2) – обозначает напряжение между узлами "имя узла1", "имя узла2";
3 – I(V1) – обозначает ток через какой либо элемент схемы, в данном случае через источник напряжения V1.
Функции сравнения
При необходимости сравнить результаты статистического анализа каждого цикла используются функции сравнения, находящиеся в диалоговом окне под заголовком Function. В выходном текстовом файле output будет построена таблица изменения параметров при каждом цикле.
Можно выбрать одну из 5 функций сравнения.
YMAX – находит наибольшую разницу между графиками для каждого цикла от графика при номинальных значениях элементов;
MAX – находит максимальное значение каждого графика;
MIN – находит минимальное значение каждого графика;
RISE_EDGE находит первую точку пересечения снизу вверх графиком заданного порога;
FALL_EDGE находит первую точку пересечения сверху вниз графиком заданного порога.
Поля Range Lo & Range Hi устанавливают диапазон значений по оси Х, в пределах которых определяются параметры функций Ymax, Max и т.д. Если в этих полях ничего не задано, то результаты функций сравнения будут вычисляться в диапазоне от минимального до максимального значения по оси Х, заданные в основном виде анализа.
В поле Rise/Fall указывается порог для функций RISE_EDGE, FALL_EDGE.
Приведем пример расчета функции сравнения.

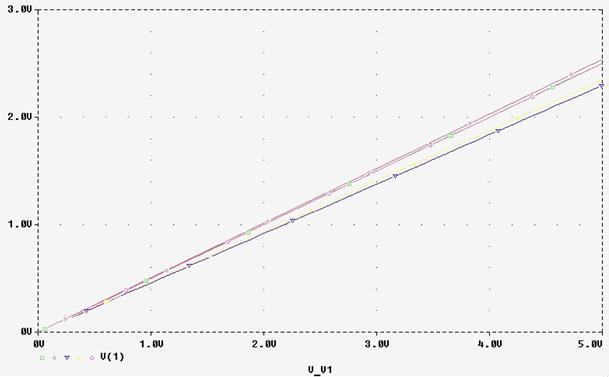

Рис.29. Результаты анализа Монте-Карло для резистивного делителя.
На рис.29 показаны результаты анализа Монте-Карло для резистивного делителя. При этом был установлен анализ по постоянному току и число циклов Монте-Карло – 5. Результаты вычисления функции сравнения MAX, которые заносятся в выходной файл, показаны ниже. Значения этой функции печатаются по порядку возрастания.
RUN (№ цикла) MAXIMUM VALUE (максимальное значение)
Pass 2 (цикл 2) 2.5343 at V_V1 = 5 (2.5343 при напряжении источника V1 = 5 В)
( 101.37% of Nominal) (101.37% от номинального режима)
Pass 5 2.5025 at V_V1 = 5 ( 100.1 % of Nominal)
NOMINAL 2.5 at V_V1 = 5
Pass 4 2.3447 at V_V1 = 5 ( 93.787% of Nominal)
Pass 3 2.2964 at V_V1 = 5 ( 91.857% of Nominal)
Поле List – указывает, что в выходной файл нужно печатать значения номиналов для каждого цикла анализа.
Поле Seed – задает параметры генератора случайных чисел при анализе Монте-Карло.
Построение графиков
Для анализа Монте-Карло существует 4 разновидности построения графиков, которые можно задать в диалоговом окне этого вида анализа в секции Output.
All в отчете отображаются все циклы анализа (включая цикл при номинальных значениях элементов)
First* в отчете только первые n циклов
Every* в отчете содержатся каждый n-ый цикл
Runs* устанавливает проведение анализа и производит отчет только для указанных в списке циклов (в списке может быть до 25 значений)
Знак * показывает, что нужно задать номера циклов в поле Value.
Величины выходных напряжений или токов, имена которых заданы в диалоговом окне анализа, передаются в выходной файл Output и файл данных для Probe. Заметьте, что даже небольшое количество циклов анализа может привести к появлению очень большого выходного файла.
