Глобальный параметр используется для варьирования номиналов радиоэлементов схемы. Таким образом, при помощи параметрического анализа и глобального параметра можно исследовать влияние элемента на поведение схемы.
Установку глобального параметра покажем на конкретном примере.
Для этого примера, мы исследуем влияние на переходную характеристику RLC фильтра резистора потерь R1 (рис.25).

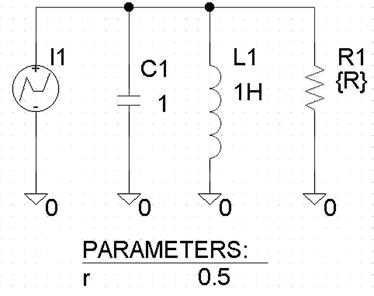

Рис.25. Установка глобального параметра. RLC фильтр
Установка задания на моделирование делится на несколько этапов.
1) Величина резистора R1 задается как глобальный параметр:
вместо номинала резистора ставится имя глобального параметра в фигурных скобках, например {R} (см.рис.25). Не путайте НОМИНАЛ элемента (1k, 1u и т.д.) с ОБОЗНАЧЕНИЕM элемента (R1, С2 и т.д.).Имя глобального параметра может быть произвольным, состоящим из латинских букв. Во избежание ошибок расчетов и путаницы не желательно устанавливать это имя одинаковым с обозначением самого элемента.
2)На схему поместить элемент блока параметров под названием PARAM. Для этого из меню Draw выбрать Get New Part, в открывшемся окне в поле Part Name набрать Param, нажать кнопку PLACE&CLOSE. Блок параметров разместить в свободном месте окна схемы (см рис.25).
3)Далее устанавливаются параметры блока PARAM. Для этого необходимо дважды щелкнуть мышью на изображении блока PARAM. В открывшемся окне в поле Name1 занести имя глобального параметра без фигурных скобок (в данном случае R). В поле Value 1 занести номинальное значение элемента (который был стерт со схемы), для которого был установлен глобальный параметр. В этом примере номинал резистора 0.5 .
Поскольку в окне установки параметров блока Param всего 3 поля с заголовком Name, то для схемы можно устанавливать от 1 до 3 глобальных параметров.
4) Установить один из видов основного анализа. В настоящем примере устанавливается временной анализ.
