Курсовая работа по дисциплине
Инженерная гидравлика
Гидравлический расчет открытых русел и сооружений
Вариант 88
Студента группы ВВ-201
Факультета ВРиЭ
Преподаватель
Руднев В.П.
Симферополь 2010
СОДЕРЖАНИЕ :
1. Гидравлический расчёт открытых русел
- 1.1 Равномерное движение в открытых руслах
- 1.1.1 Расчет магистрального канала при равномерном движении
- 1.1.2.Расчёт сбросного канала при равномерном движении
-1.2 Неравномерное движение в открытых руслах
-1.2.1 Построение кривых свободной поверхности по методу Чарномского.
-1.2.2Расчёт магистрального канала при неравномерном движении (по методу Чарномского)
2. Гидравлический расчёт сооружений
-2.1. Расчёт шлюза-регулятора на магистральном канале
-2.1.1 Расчёт пропускной способности шлюза
-2.1.2 Определение рабочей ширины шлюза
-2.1.3Расчёт сопряжения бьефов шлюза-регулятора
-2.2 Методы гашения энергии
-2.2.1 Расчёт прорезной водобойной стенки
-2.2.2 Расчёт длины крепления за гасителем
-2.3 Гидравлический расчёт сопрягающих сооружений
-2.3.1 Быстротоки
-2.3.2 Перепады
Инженерная гидравлика
Расчет открытых русел и сооружений

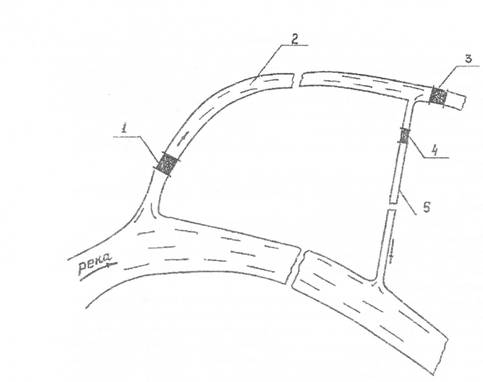

Рис.1. Схема гидроузла:
1-водозаборный шлюз-регулятор; 2-магистральный канал; 3- подпорное сооружение;
4- сопрягающее сооружение; 5- сбросной канал.
Исходные данные
| Номер Вари - анта | Расход Q,м | Уклон дна I0 | Грунт | Мутность потока p,кг/м | Удельный вес грунтового скелета | Р, состав взвешенных наносов по фракциям, % | ||||
| 0,5- 0,25 | 0,25- 0,1 | 0,1- 0,05 | 0,05- 0,01 | Менее 0,01 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 14 | 86 | 0,00038 | Суглинок Тяжелый | 0,9 | 2,1 | 1 | 7 | 14 | 42 | 36 |
Задане 1
1.1.Выполнить гидравлический расчет магистрального канала трапециидального поперечного сечения при равномерном движении воды. Определить: глубину наполнения и ширину канала по дну, проверить канал на размыв и заиление.
1.2.Выполнить гидравлический расчет сбросного канала трапециидального поперечного сечения при равномерном движении воды. Определить: уклон дна русла из условия неразмываемости.
1.3. Выполнить гидравлический расчет магистрального канала при неравномерном движении воды. Построить продольный профиль канала с участком неравномерного движения.
Гидравлический расчет открытых русел
