Для уплотнения бетонной массы при возведении колонн применяем вибратор с гибким валом - глубинный ИВ-66. В силу густого армирования подвижность бетонной массы 12 см осадки стандартного конуса.
Таблица 4.1 - Технические характеристики вибраторов с гибким валом
| Показатель | ИВ-47 | ИВ-66 | ИВ-67 | ИВ-75 |
| Система вибрационного механизма | Планетарная с внутренней обкаткой бегунка | |||
| Частота тока электродвигателя, Гц | 50 | |||
| Показатель | ИВ-47 | ИВ-66 | ИВ-67 | ИВ-75 |
| Напряжение, В | 36 | |||
| Частота вращения гибкого вала, мин-1 | 2800 | |||
| Ресурс работы вибратора, ч | 500 | |||
| Нужный диаметр вибронаконечника, мм | 76 | 38 | 51 | 28 |
| Частота колебаний, мин-1 | 10000 | 20000 | 16000 | 20000 |
| Длина рабочей части наконечника, мм | 440 | 360 | 410 | 400 |
| Номинальная мощность, кВт | 1,2 | 0,8 | 0,8 | 0,8 |
| Масса вибронаконечника, кг | 8,7 | 2,2 | 4,5 | 1,3 |
| Общая масса вибратора, кг | 39 | 26 | 29 | 20 |
Для уплотнения бетонной массы укладываемый в монолитный ростверк и фундаменты под колонны применяем ручной глубинный вибратор со встроенным электродвигателем, он легче других, что видно из таблицы 4.2 - ИВ-102.
Таблица 4.2 - Характеристики вибраторов
| Показатель | ИВ-56 | ИВ-59 | ИВ-60 | ИВ-80 | ИВ-103 | ИВ-102 | ИВ-95 |
| Частота тока, Гц | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Наружный диаметр корпуса, мм | 76 | 114 | 133 | 100 | 114 | 76 | 75 |
| Частота колебаний, мин-1 | 11000 | 5700 | 5700 | 11000 | 6000 | 12000 | 12000 |
| Длина рабочей части, мм | 450 | 420 | 430 | 500 | 500 | 500 | 500 |
| Масса, кг | 19 | 22 | 30 | 22 | 25 | 14 | 19,5 |
| Напряжение, В | 36 | 127/220 | |||||
| Мощность, кВт | 0,8 | 0,6 | 1,1 | 1,5 | 0,8 | 0,75 | 0,8 |
| Ресурс работы вибратора, ч | 500 | 1000 | |||||
Для уплотнения бетонной смеси на монолитной части плит перекрытий применяем тарельчатый плоскостной вибратор.
Выбор монтажных кранов
Разрабатываемый проект представляет собой каркасное здание из монолитного железобетона. Наиболее тяжёлым элементом, поднимаемым краном, будет являться связка арматурных стержней.
Подбираем кран по следующим параметрическим данным:
- массы монтируемых элементов, монтажной оснастки и грузозахватных устройств.
- габаритов и проектных положений элементов в монтируемом здании. На основании этих данных выбираем группу элементов характеризующуюся максимальными монтажными параметрами, для которых определяем минимальные требуемые параметры крана.
Требуемая грузоподъемность крана:
Qк =mэ + mос + mгр,
где mэ - масса монтируемого самого удаленного от оси поворота стрелы крана,
самого тяжелого элемента(бетон), т;
mос - масса монтажной оснастки, т;
mгр - масса грузозахватных устройств;
mэ = 4,8т, mос = 0,5, mгр = 0,5.
Q = 3,8 + 0,5 + 0,5 = 4,8 т
Второе условие: максимальное расстояние (вылет стрелы), на которое необходимо подать опалубку и арматурные сетки, равно: L = 34 м.
Третье условие: кран должен быть способным поднять необходимые грузы на высоту 25 м. Этим требованиям удовлетворяет кран КБ 403Б.4.
Технические характеристики:
- грузоподъемность - 8 т;
- грузовой момент - 105 тм;
- вылет стрелы - 35 м;
- мощность электродвигателя - 120 кВт;
- база, колея - 6 м;
- высота подъема крюка - 35,4 м;
- масса крана - 49,8 т;
- масса противовеса - 30 т.

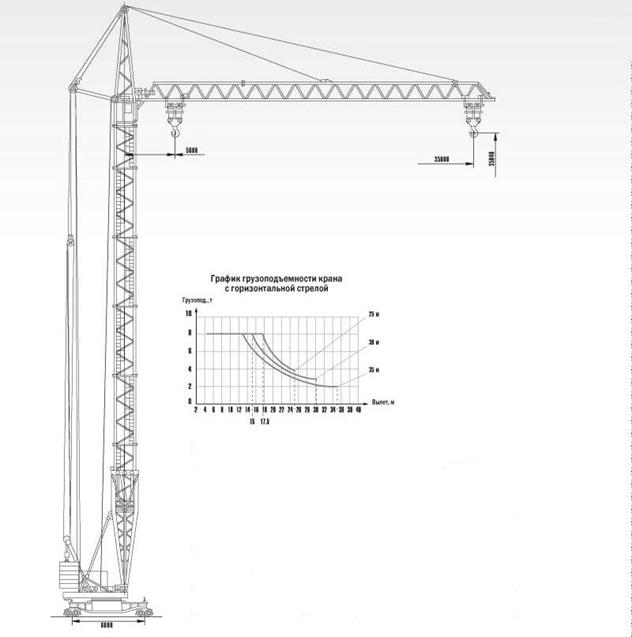

Рис.4.4 - КБ-403Б.4 монтируется собственными механизмами и с помощью автомобильного крана
Организация работ
До начала строительных работ на основном здании проводится полный комплекс подготовительных работ:
- расчищается территория и разбирается существующие остатки градирни, асфальта, бордюров, мощения;
- подводятся линии электропередачи с установкой трансформатора, мощность которого рассчитывается. Временный водопровод с установкой пожарных гидрантов. Устраивается временная мощенная сборными ж/б дорожными плитами подъездная дорога с двумя выездами на улицу;
- устраивается сборно-разборное инвентарное ограждение площадки с навесным козырьком по периметру строительной площадки на ширину 1,2 м;
- устанавливаются и обустраиваются вагончики для рабочих с обязательным наличием: комнаты для приема пищи, сушилки для рабочей одежды, душевой, комнаты отдыха, питьевых фонтанчиков, санитарной комнаты. Все бытовые помещения располагаются компактно на стройплощадке за опасной зоной работы кранов и рассчитываются на максимальное количество рабочих в смене (47чел) с коэффициентом 0,5, так как стройка расположена в городской черте в непосредственной близости от кафе и магазинов.
Работа каменщиков начинается после монтажа перекрытия на отметке +10,000. Заполнение оконными и дверными блоками ведется одновременно с кладкой. Все кровельные, отделочные материалы поднимаются мачтовым подъёмником ПМГ - 1Б.
Основным видом работ является устройство фундаментов и сборки монолитного каркаса здания. Технологическое время для устройства колонн и монолитных ригелей и замоноличивание околоколонного пояса перекрытия складывается из:
- устройства опалубки;
- установки арматуры;
- непосредственного бетонирования;
- 12 часов электропрогрева;
- распалубки;
Электропрогрев необходим для сокращения сроков набора 75% прочности.
Исходя из расчетов проведенных при составлении ППР формируем комплексную бригаду бетонщиков в составе 24 человека и разбиваем их на 2 совершенно одинаковых по составу и разрядам смены. Все работы ведем в 2 смены. Круглосуточное бетонирование не требуется, так как в третьей ночной смене идет промывка системы бетоноводов, бетононасоса и манипулятора.
В состав смены входят:
- 4 плотника;
- 2 арматурщика;
- 4 бетонщика;
- 1 сварщик;
- 1 мониторщик.
Рабочий монитора является членом бригады и не входит в число рабочих обслуживающих механизмы. При прочих условиях он не будет заинтересован в ритмичной отлаженной работе мехруки. Комплексная бригада бетонщиков бетонирует все монолитные конструкции.
Организация работ комплексными бригадами бетонщиков, каменщиков, монтажников, отделочников, обеспечение комплекса работ правильно подобранными машинами, механизмами, средствами транспорта товарного бетона, а так же использование на стройке современных опалубочных систем (Пери), высокоэффективных каркасных конструкций с облицовкой гипсокартонном, приводит к сокращению сроков строительства.
Экономическая часть
В разделе приведена сводная сметная стоимость строительства, объектная и локальная сметы. Сметы выполнены в программном комплексе Гранд Смета, в базе 2001 г. с переводом в цены 2008 г. переводной коэффициент ПЗ = 4,95.
Сводная сметная стоимость строительства = 61,787 млн. руб.
Себестоимость 1 кв. м. = 30,97 тыс. руб.
