Широкое применение получили схемы внешнего электроснабжения без выключателей на стороне высшего напряжения. Вместо выключателей применяют отделитель ОД и короткозамыкатель КЗ, что уменьшает стоимость установленного электрооборудования.

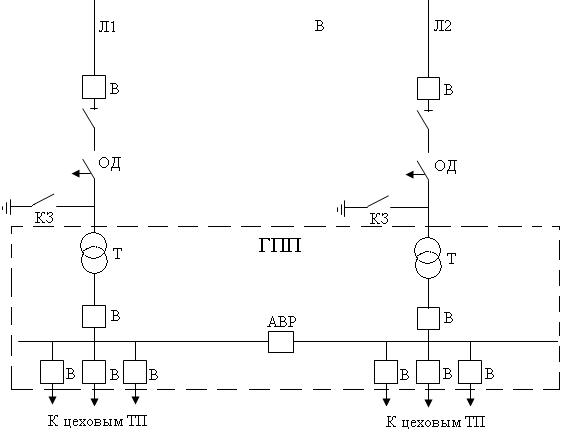

Рис.4.Схема внешнего электроснабжения завода.
При коротком замыкании на ЛЭП отключается выключатель головного участка. При повреждениях трансформатора, наиболее частыми из которых являются межвитковые замыкания, срабатывает газовая защита, которая дает импульс на короткозамыкатель. Последний, включаясь, создает искусственное короткое замыкание и отключается выключатель головного участка. В бестоковую паузу отключается отделитель и выключатель низкой стороны трансформатора ГПП. При этом секция шин низкого напряжения теряет питание, которое восстанавливается включением выключателя между секциями, что называется автоматическим включением резерва (АВР). Питание обеих секций шин низкого напряжения ГПП идет от одного трансформатора, который при этом, согласно [1], не должен перегружаться более, чем на 40% в течение 5 часов.
