Для измерения диаметров ствола применяют мерную вилку, а для измерения диаметров на торцах отрезков ствола ‑ мерную скобу или метр (иногда мерную вилку).
Мерная вилка (рис. 1) состоит из 3-х частей: мерной линейки 1 и двух ножек 2 и 3. На широких сторонах линейки сделаны выемки глубиной 1 мм, в которых нанесены соответствующие деления. На одном конце мерной линейки неподвижная ножка плотно под прямым углом скрепляется линейкой. В утолщенной части подвижной ножки 3 сделан прямоугольный прорез, при помощи которого ножку насаживают на мерную линейку. Перпендикулярность подвижной ножки линейки и свободное передвижение ее обеспечивается специальной фигурно пластинчатой пружиной 4, которая вставлена в прорез ножки, и стопором 5.
Рис.1. Стандартная мерная вилка:
1 ‑ мерная линейка;
2 ‑ неподвижная ножка;
3 - подвижная ножка;
4 ‑ фигурно-пластинчатая пружина;
5 ‑ стопор
Стандартная мерная линейка имеет 84 сантиметровых деления; длина ножек мерной вилки ‑ 50 см. Необходимо, чтобы их длина была не менее половины толщины измеряемого дерева, в противном случае будет измеряться не диаметр, а хорда (рис.2).
Рис. 2. Обмер ствола мерной вилкой:
а – правильный; б ‑ неправильный;
в ‑ измерение диаметра неисправной вилкой
К мерной вилке предъявляют следующие требования:
1) ножки ее должны быть параллельны между собой и перпендикулярны мерной линейке;
2) подвижная ножка должна плавно передвигаться по мерной линейке;
3) деления на линейке должны быть верными и четкими;
4) прорез подвижной ножки должен быть неразработанным, а стопор и пружина ‑ исправными.
Для измерения диаметров бревен иногда применяют мерную скобу, которая представляет собой линейку прямоугольного сечения 30 ´ 10 мм и длиной 0.6 ‑ 1 м. На обеих сторонах линейки нанесены деления в сантиметрах и полусантиметрах (рис. 3).
Один конец скобы для удобства сделан в виде ручки, а в другой с обеих сторон по толщине линейки врезаны металлические пластинки. Одна из них загнута под прямым углом, огибает торец линейки и выступает на 1 см за узкую сторону линейки. Этим выступом (крючком) захватывают торец бревна при измерении. При обмере диаметра неокоренных бревен крючок вгоняют под кору так, чтобы он не захватывал луб. При нечистой окорке и неокоренных бревнах для измерения диаметра лучше пользоваться метром или линейкой.

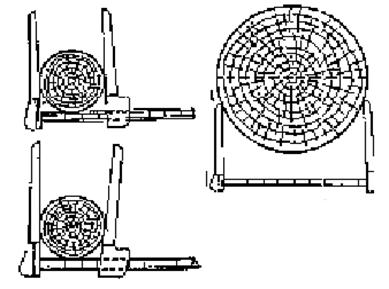

Рис. 3. Мерная скоба и измерение диаметра бревна
