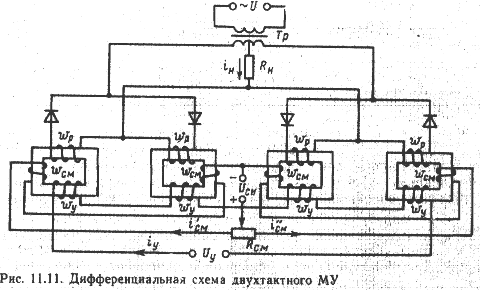

Двухтактным магнитным усилителем называется усилитель, обладающий статической характеристикой, при которой изменение полярности управляющего сигнала вызывает изменение полярности выходного напряжения или изменение фазы выходного напряжения на 180° (рис. 11.10). Двухтактные МУ выполняются путем соединения двух однотактных усилителей по дифференциальной схеме (рис. 11.11). Оба усилителя питаются от одного трансформатора Тр с двумя одинаковыми вторичными обмотками. Токи смещения
, поступающие в обмотки
, создают начальное подмагничивающее поле. Переменное сопротивление Rсм служит для установки нуля усилителя при отсутствии сигнала на его входе. Ток iy поступает в обмотки
и создает магнитное поле, совпадающее по направлению с полем смещения в одной паре сердечников и имеющее противоположное направление в другой паре. Поэтому ток
на входе одного усилителя растет, а ток навыходе другого усилителя уменьшается. Благодаря тому что внагрузке эти токи вычитаются, на выходе усилителя появляется ток нагрузки
При отсутствии сигнала на выходе ток
нагрузки равен нулю. При изменении полярности управляющего сигнала ток на выходе первого усилителя начинает уменьшаться, а у второго
— возрастать. При этом результирующий ток изменяет свою фазу на 180°.
Современные магнитные усилители имеют целый ряд положительных качеств: высокую надежность работы и значительный ресурс; возможность питания от сети переменного тока; усиление сигналов постоянного тока; постоянную готовность к работе, возможность
суммирования на входе нескольких управляющих сигналов; пожаро- и взрывобезопасность. К недостаткам МУ относятся значительная инерционность и низкая полоса пропускания верхних частот.
Магнитные усилители нашли широкое применение в схемах управления электроприводов от нескольких до сотен киловатт.
