Вихревые насосы обладают хорошей способностью самовсасывания, т. е. возможностью начинать действие без предварительного заполнения всасывающей трубы подаваемой средой, если она имеется в корпусе насоса. Благодаря этому они применяются для подачи легкоиспаряющихся или насыщенных газами капельных жидкостей и в комбинации с центробежными насосами.
Существуют 2 разновидности вихревых насосов: закрытого и открытого типа. В вихревом насосе закрытого типа частицы жидкости из ячеек, расположенных по периферии рабочего колеса, под влиянием центробежных сил будут переходить в канал корпуса насоса и затем, передав часть своей кинетической энергии находящейся там среде, возвратятся в другие ячейки. Совершая винтообразное вихревое перемещение, каждая частица за время ее нахождения в насосе несколько раз побывает в ячейках ротора и получит от него определенную энергию. В результате такого многоступенчатого действия вихревые насосы по сравнению с такими же (по размерам и скорости вращения) центробежными насосами развивают в 3-7 раз больший напор, но работают с более низким (в 2-3 раза) КПД.
В вихревых насосах открытого типа жидкость подводится вблизи вала насоса, проходит между лопатками рабочего колеса и отводится к выходному отверстию в корпусе из открытого (без перемычки) периферийного канала. В зарубежной литературе вихревые насосы называются фрикционными, регенеративными, турбулентными, самовсасывающими и др. Рабочее колесо вихревого насоса (рис. 22) представляет собой плоский диск с короткими радиальными прямолинейными лопатками, расположенными на периферии колеса. В корпусе имеется кольцевая полость, в которую и входят лопатки колеса. Внутренний уплотняющий выступ, плотно примыкая к наружным торцам и боковым поверхностям лопаток, разделяет всасывающий и напорный патрубки, соединенные с кольцевой полостью.
При вращении колеса жидкость увлекается лопатками и одновременно под воздействием центробежной силы закручивается. Таким образом, в кольцевой полости работающего насоса образуется своеобразное парное кольцевое вихревое движение, почему насос и называется вихревым. Отличительная особенность вихревого насоса заключается в том, что один и тот же объем жидкости, движущейся по винтовой траектории, на участке от входа в кольцевую полость до выхода из нее многократно попадает в межлопастное пространство колеса, где каждый раз получает дополнительное приращение энергии, а следовательно, и напора. Благодаря этому напор вихревых насосов в 2-4 раза больше, чем у центробежных, при одном и том же диаметре колеса,
т. е. при одной и той же угловой скорости. Это, в свою очередь, позволяет
исполнять вихревые насосы значительно меньших размеров и массы по

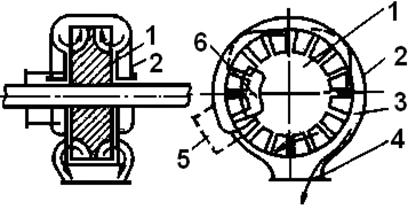

Рисунок 22 - Вихревой насос
1 - колесо; 2 - корпус; 3 - полость; 4 - напорный патрубок;
5 - всасывающий патрубок; 6 - уплотняющий выступ.
сравнению с центробежными.
Достоинствомвихревых насосов является то, что они обладают самовсасывающей способностью, исключающей необходимость заливки корпуса и всасывающей линии насоса перекачиваемой жидкостью перед каждым пуском.
Недостатком вихревых насосов является сравнительно невысокий КПД (0,25-0,5) и быстрый износ их деталей при работе с жидкостями, содержащими взвешенные твердые частицы. Серийно выпускаемые вихревые насосы имеют подачу 1 - 40 м3/ч и напор 15 - 90 м.
