Установим изменение величины резистора от 0,5 до 1,5 Ом с шагом 0,5 Ом.

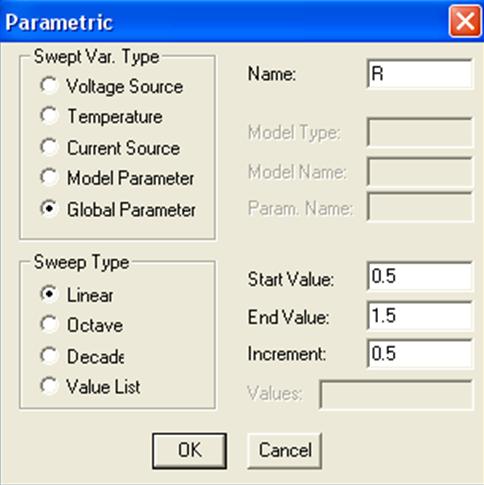

В окне параметрического анализа (рис.26) зададим следующие параметры:
swept var. type: global parameter
sweep type: linear
name: R
start value: 0.5
end value: 1.5
increment: 0.5
Рис.26. Установка задания на моделирование Параметрического анализа для схемы на рис.25
После запуска программы Probe перед вами появится окно со списком значений варьируемого резистора R. В этом окне отмечаются необходимые Вам значения или все значения сразу кнопкой All. При построении графиков под осью Х будет ряд цветных обозначений (точек, крестиков и т.д.), при этом 1-ый цвет будет соответствовать 1-му значению резистора (R = 0.5 Ом), второй цвет – второму значению (R = 1 Ом), третье – третьему (R = 1.5 Ом) (см.рис.27).
Рис. 27. Результаты исследования влияния резистора на ПХ RLC цепи
АНАЛИЗ МОНТЕ-КАРЛО
Анализ Монте-Карло исследует влияние разброса номиналов радиоэлементов схемы на основные характеристики. Параметры, для которых заданы разбросы, изменяются случайно.
При анализе Монте-Карло в каждом цикле анализа варьируются номиналы множества элементов схемы в пределах их установленных разбросов.
При этом анализе выбирается только один тип основного анализа цепи: по постоянному току, частотных характеристик или временной анализ. Выбранный тип анализа цепи повторяется несколько раз.
При анализе Монте-Карло создаются следующие виды отчетов:
При анализе Монте-Карло в программе Probe можно построить гистограмму распределения различных параметров по количеству циклов анализа.
Температурный анализ во время статистического анализа
Как при статистическом, так и при температурном анализе производится несколько циклов вычисления. Статистический анализ находится внутри цикла температурного анализа. Рекомендуется не запускать многоцикловый температурный анализ одновременно со статистическим.
Так же не будет работать изменение температуры при анализе по постоянному току DC Sweep, если вы еще зададите статистический анализ.
Требования к электрической схеме:
Для радиоэлементов схемы, для которых исследуется влияние на поведение схемы, должен быть задан разброс параметров (см. модели радиоэлементов в PSpice).
Необходимо задать параметры одного из основных видов анализа.
Остальные требования к схеме зависят от того, какой основной вид анализа был установлен.
